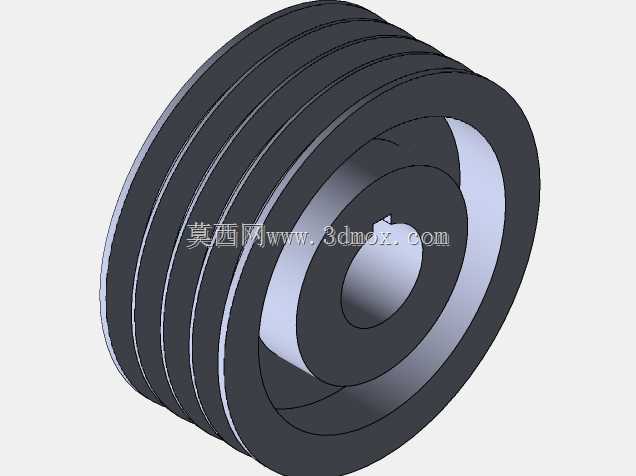

四槽B型V带传动带轮结构设计

　　这款四槽B型V带轮是工业传动系统里的核心配套部件，适配17mm顶宽的B型三角带，单根带轮可同时容纳四根V带并行传动，相比单槽或双槽带轮，能在不改变带轮径向安装尺寸的前提下，大幅提升传动系统的功率传递上限，有效降低单根皮带的负载应力，延长皮带的疲劳使用寿命，在中小型机床主轴传动、农用机械动力输出、风机水泵驱动、输送线动力端等场景中应用广泛。从结构设计来看，带轮轮槽采用了标准B型V带的楔角参数，槽面粗糙度控制在合理区间，既可以保证皮带与轮槽的有效接触摩擦力，避免传动过程中出现打滑丢转的问题，也能减少皮带侧面的异常磨损。轮毂部分采用了带键槽的通孔设计，键槽尺寸匹配对应直径的传动轴公差要求，安装时可通过平键实现周向固定，传递额定扭矩，

　　同时轮毂与轮缘之间设置了合理厚度的辐板结构，在保证整体结构强度、满足高速旋转下动平衡要求的前提下，尽可能降低带轮自身的转动惯量，减少电机启动阶段的惯性负载，降低启动电流冲击。在安装边界上，这款带轮的轴向总宽度对应四根B型带的排布间距预留了足够的安装余量，相邻轮槽的中心距严格遵循带传动设计规范，避免多根皮带运行时出现相互摩擦、跑偏的问题；轮缘的外径尺寸匹配1900mm周长的B75型V带的传动比设计要求，选型时可直接搭配对应中心距的传动副使用，无需额外调整轮槽参数。设计过程中重点考虑了铸造工艺的可行性，轮槽与轮毂的过渡位置均设置了标准铸造圆角，避免应力集中导致带轮在高速重载工况下出现辐板开裂的问题，同时带轮的静平衡等级满足一般工业传动的使用要求，运行时的振动量控制在允许范围内，不会对配套轴承造成额外的径向载荷。
