地毯编织机配套真空吸尘装置结构设计

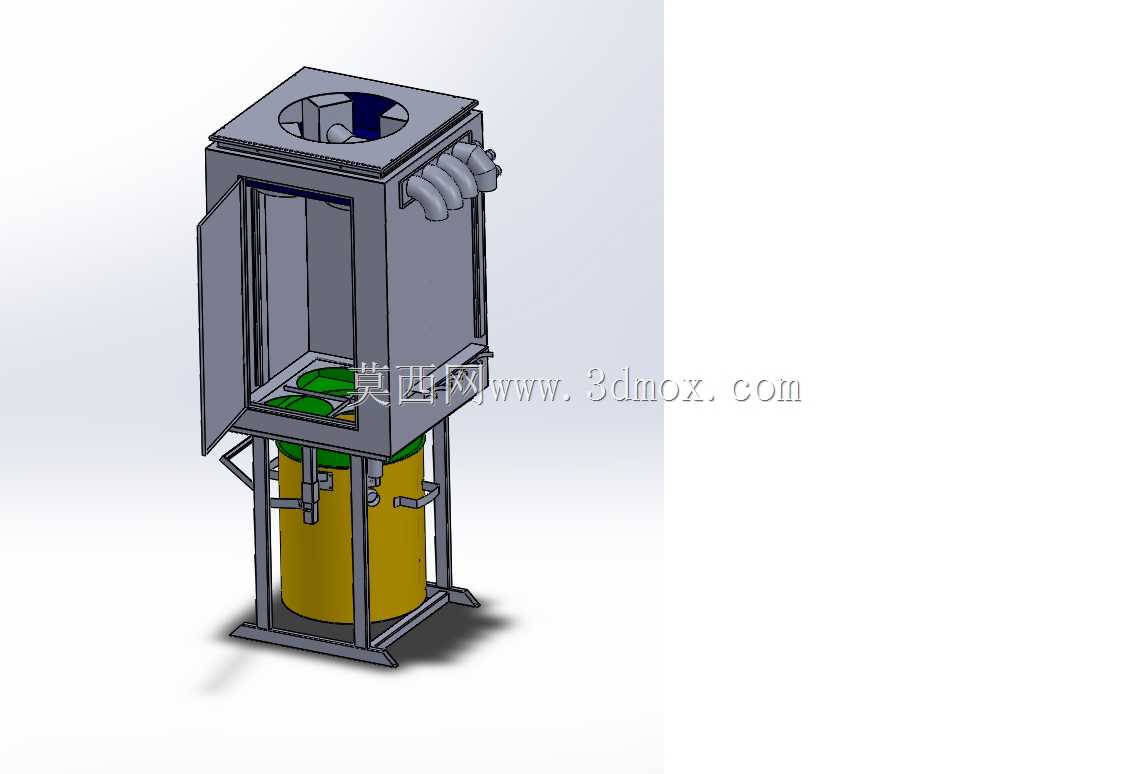

　　这款吸尘装置是专为地毯编织生产场景开发的配套除尘设备，主要适配车间内连续运转的地毯编织机工位，解决编织过程中产生的纤维碎屑、浮毛、粉尘四散污染的问题。从结构设计来看，整体采用框架式立式布局，底部预留了标准工业集尘桶的安装空间，桶体通过快拆抱箍与上部吸尘腔连接，日常清理积尘时无需拆解上部主体结构，单人即可完成集尘桶的拆卸与复位，适配车间两班倒生产的快速维护需求。上部的吸尘腔体采用多面围板拼接设计，进风口位置直接对准编织机的落尘区域，可在碎屑产生的第一时间形成负压捕集气流，避免纤维碎屑飘散到车间空气中或是卡入编织机的运动导轨、针排缝隙中，减少设备因异物卡滞导致的非计划停机。设计过程中充分考虑了车间的安装边界，整体机架采用方管焊接成型，

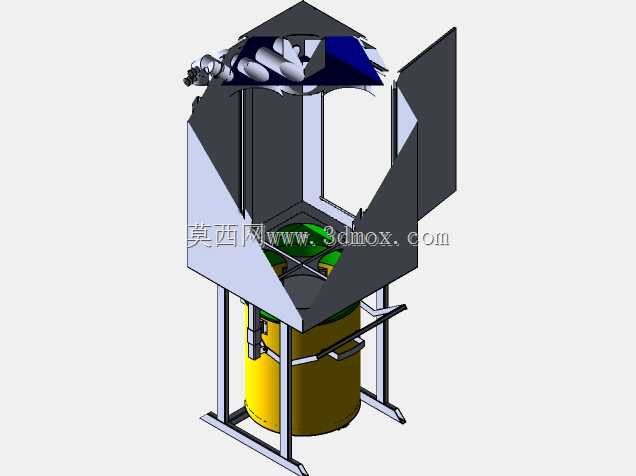

　　底部支脚预留了膨胀螺栓安装孔，可直接固定在编织机旁的水泥地面上，设备整体外轮廓尺寸控制在适配现有车间工位间距的范围内，不会占用过多的操作通道空间，也不会干扰编织工人的上下料、换线操作。设备侧面预留了吸尘管路的扩展接口，可根据不同型号编织机的幅宽，额外加装分支吸口，覆盖织针区域、收卷区域等多个产尘点，负压风道内部做了圆弧过渡处理，避免纤维碎屑在风道拐角处堆积堵塞，减少日常疏通维护的工作量。上部的检修门采用铰链翻转式设计，日常检查风道内部积尘情况、清理滤网时，无需拆解整个腔体外壳，打开侧门即可完成操作。考虑到地毯编织车间的纤维碎屑带有一定静电，腔体内部的过流面都做了光滑导静电处理，避免碎屑吸附在腔体内壁长期堆积，影响吸尘风压。

　　设备的安装高度经过匹配调整，上部出风口位置可直接对接车间的中央除尘支管，也可独立配置负压风机单独使用，适配不同规模生产车间的除尘系统配置需求，机架下部还预留了风机安装位，对于没有集中除尘系统的小型车间，可直接将配套风机安装在机架预留位，无需额外制作安装支架，缩短现场安装调试的周期。
