三联动直齿圆柱齿轮传动结构设计

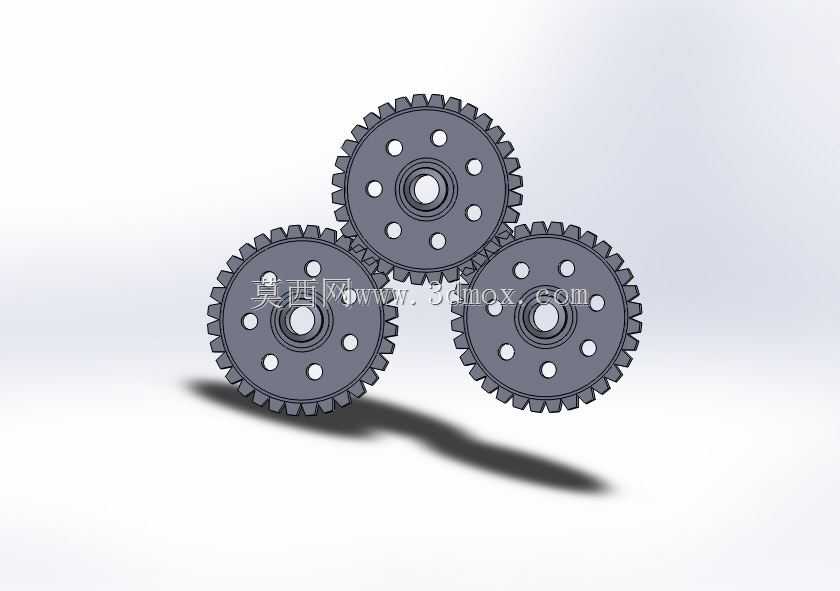

　　这套三齿轮联动结构采用标准直齿圆柱齿轮构型，三个齿轮呈三角排布实现动力的分流与同步传递，在中小功率传动场景中应用广泛，常见于小型切割机进给传动、轻工设备输送辊组驱动、小型工装夹具的动力分配单元中。从实际使用场景来看，这类三齿轮啮合结构可在紧凑安装空间内实现单输入双输出的动力传递，无需额外增加惰轮轴系即可改变传动方向，同时保证两个输出端的转速完全同步，避免了带传动、链传动在小空间布置时的张紧结构冗余问题。设计层面上，三个齿轮采用相同模数、齿数的等参数设计，齿部参数符合标准渐开线圆柱齿轮规范，齿顶圆、齿根圆尺寸统一，既降低了加工时的刀具更换成本，也方便后期维护时的备件替换；每个齿轮端面均布6个减重孔，在保证轮体结构强度、

　　满足齿根弯曲疲劳强度要求的前提下，尽可能降低轮体自重，减少高速转动时的转动惯量，降低轴系的动不平衡量。安装边界方面，三个齿轮的中心距严格按照标准齿轮啮合中心距计算确定，轴孔直径统一适配同规格的传动转轴，轴孔处预留有键槽安装位，可通过平键实现齿轮与转轴的周向固定，避免传动过程中出现打滑错位；轮体端面的减重孔同时可作为拆装时的工艺孔，方便使用拉马等工具完成齿轮的拆卸维护。从功能特性来看，三角排布的啮合形式让三个齿轮的轮齿受力更加均匀，相比单对齿轮传动，这套结构的单齿承载载荷降低约三分之一，可在相同模数、齿宽条件下传递更大的扭矩，同时啮合重合度更高，传动过程更加平稳，能有效降低齿轮传动时的冲击与噪音。在实际设备适配中，

　　这类结构可直接用于小型台式切割机的工件进给传动组，带动进料辊实现匀速送料，也可用于小型自动化设备的多工位同步驱动，保证多个执行端的动作同步性；建模过程中严格还原了齿廓渐开线曲面，轮齿啮合处无干涉，可直接用于运动仿真验证传动比，也可导入工程图模块生成加工图纸，直接对接生产加工环节。需要注意的是，这类三齿轮联动结构安装时需要保证三个齿轮的轴线平行度误差在允许范围内，否则会出现轮齿偏载、局部磨损加剧的问题，轴系两端需配置对应规格的滚动轴承，降低转动时的摩擦阻力，同时在啮合区域预留润滑脂加注空间，保证长期运行时的齿面润滑，减少齿面磨损，延长结构使用寿命。
