内花键外齿圆柱传动齿轮结构设计

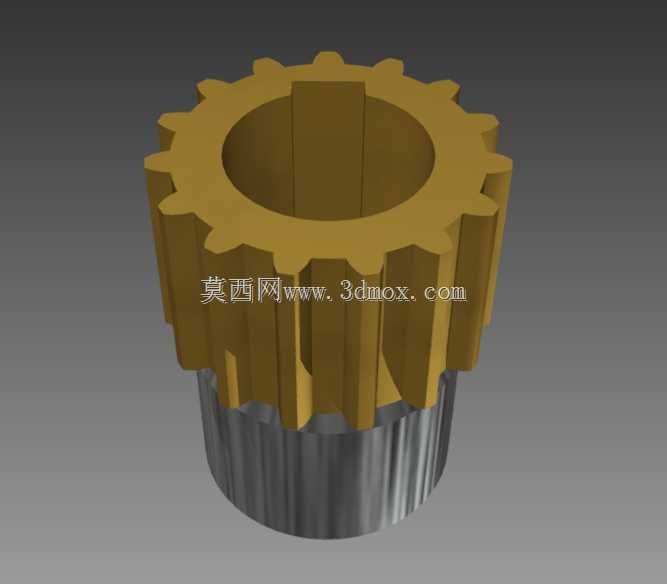

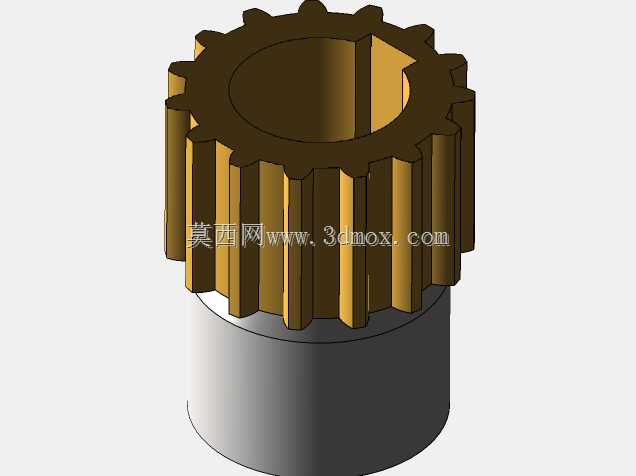

　　这类带内花键的圆柱齿轮，常应用在中小功率的传动箱、进给机构以及小型动力输出单元中，区别于普通平键连接的齿轮结构，内花键的设计可以让齿轮与轴的配合实现周向均匀受力，避免平键连接带来的键槽应力集中问题，在频繁正反转的传动场景下，能有效降低轴与轮毂连接位置的疲劳失效概率。从结构设计逻辑来看，外齿采用标准渐开线齿形，齿顶做了微小的倒角处理，既可以避免装配过程中齿部磕碰产生毛刺，也能在啮合初期减少齿端的刮擦磨损，齿宽方向的尺寸经过匹配计算，和配对啮合的齿轮齿宽保持合理的差值，避免安装错位导致的齿面局部偏载。下部的光滑圆柱段是装配定位基准，安装时该段与箱体上的支撑衬套或者轴承内圈配合，保证齿轮回转过程中的同轴度，内孔的花键采用矩形花键结构，

　　齿侧定心的方式让传动过程中对中性更好，花键的有效长度略大于配合轴的花键段长度，预留出少量的轴向窜动空间，避免热胀冷缩导致的卡滞。在实际选型应用中，这类齿轮的安装边界需要重点关注：外齿的齿顶圆直径决定了啮合中心距的调整范围，下部定位圆柱的外径与箱体安装孔的配合公差一般选取H7/g6的间隙配合，既保证装配顺畅，又能控制回转过程中的径向跳动量。齿部的加工通常采用滚齿工艺完成外齿加工，内花键根据批量大小选择拉削或者插齿加工，两种加工方式的精度都能满足常规传动场景的需求，热处理环节齿部做高频淬火处理，保证齿面硬度达到传动耐磨要求，而芯部保持较好的韧性，承受传动过程中的冲击载荷。在装配环节，需要先将下部定位圆柱段压入配套的轴承内圈，

　　再将内花键与传动轴的花键段对齐推入，装配后需要手动盘车检查齿面啮合的接触斑点，确保接触区域位于齿面中部，接触面积符合传动精度要求，避免出现齿顶接触或者齿根接触的不良啮合状态，这类结构的齿轮相比普通键连接齿轮，拆装维护也更便捷，不需要额外拆卸轴端的挡圈或者键连接部件，就能完成齿轮的更换作业，在模块化设计的传动单元中应用十分广泛。
