镀锌Y型三通及配套管件组合结构

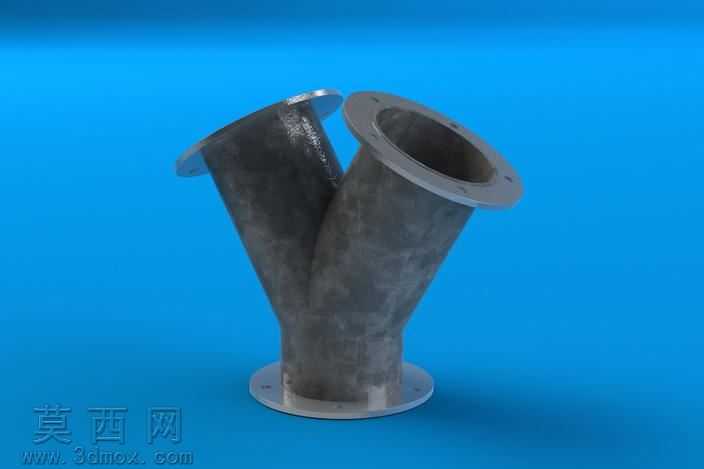

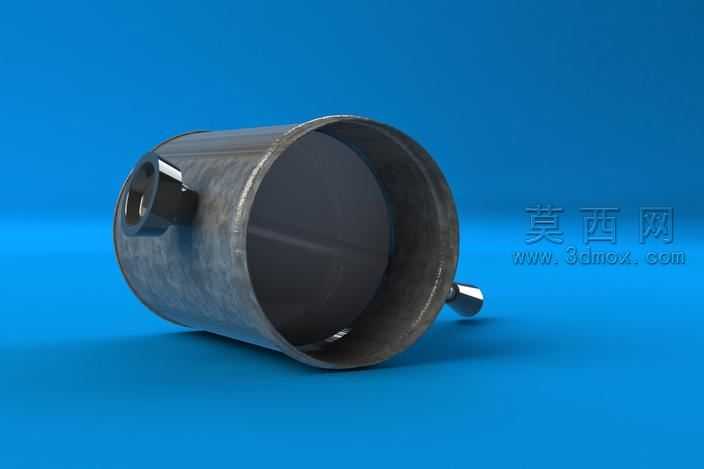

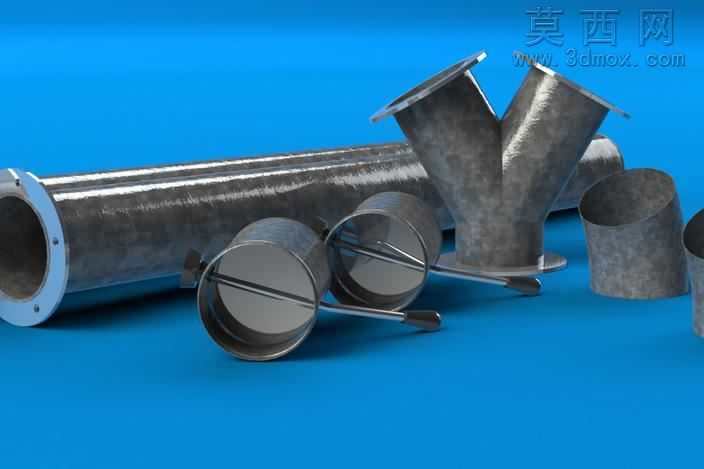

本套管件组合模型采用SolidWorks进行全参数化建模，建模过程中严格遵循五金管件的通用尺寸规范，对每一处结构的壁厚、法兰盘孔径、接口倒角都做了精准的参数约束，确保模型可直接用于后续的工程出图与生产参考。渲染阶段采用了蓝色纯色背景突出金属主体，通过三点布光方案模拟工业摄影的光照效果，主光源从左上方45度角投射，勾勒出管件的金属轮廓，辅光源弱化阴影区域的死黑问题，轮廓光强化镀锌材质的边缘反光，让整体画面更具层次感。材质方面针对镀锌钢板的特性做了专门调试，基础材质选用高反射度的金属基底，叠加细微的磨砂凹凸纹理模拟镀锌层的表面质感，同时调整了粗糙度参数，让金属反光不会过于刺眼，还原真实镀锌管件的哑光金属质感，法兰盘位置单独做了车削加工面的材质区分，呈现出机加工后的亮面金属效果。结构上包含了直通长管、Y型斜三通、带手柄的启闭管件、短接套管等多个部件，各部件的接口尺寸完全匹配，可实现自由拼接组装，Y型三通的分流角度经过优化，符合流体输送的阻力设计要求，带手柄的管件内部做了挡板结构，可实现管路的通断控制，所有部件的边缘都做了圆角处理，避免锐边结构，符合实际五金产品的生产工艺要求。设计思路围绕空气管路系统的应用场景展开，整套模型可直接用于通风除尘、低压空气输送等管路系统的方案演示，建模时保留了所有的参数化特征，使用者可根据实际需求调整管径、壁厚、分流角度等参数，快速适配不同的工程场景，各部件之间设置了标准的配合约束，导入装配环境后可直接完成组装，无需重新定义配合关系，大幅提升了二次使用的效率。
