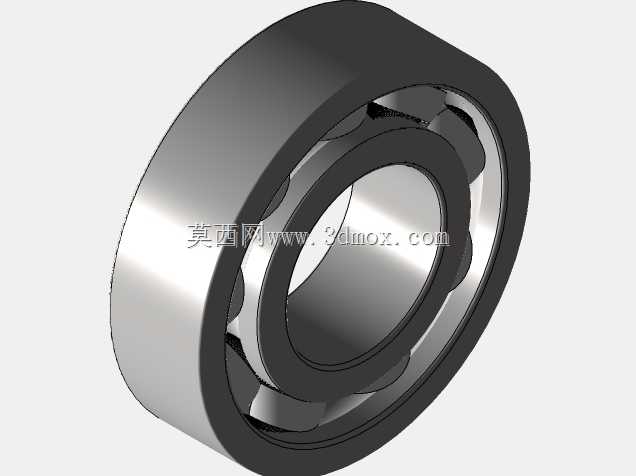

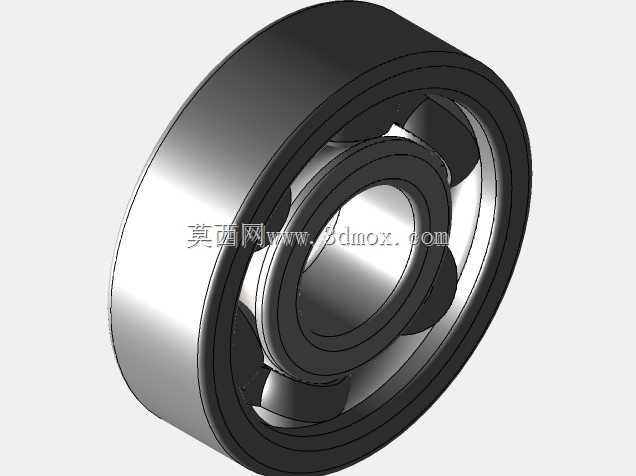

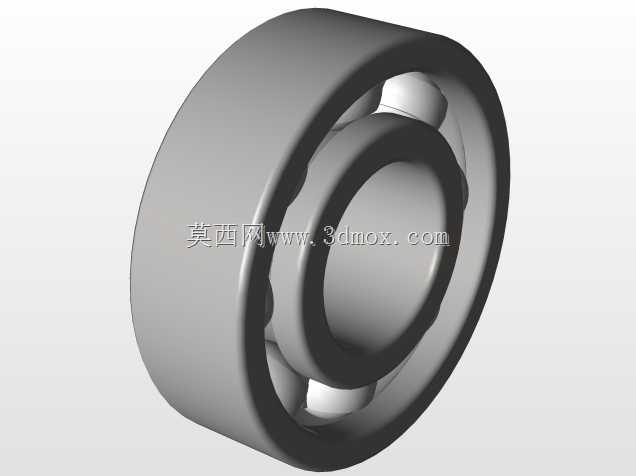

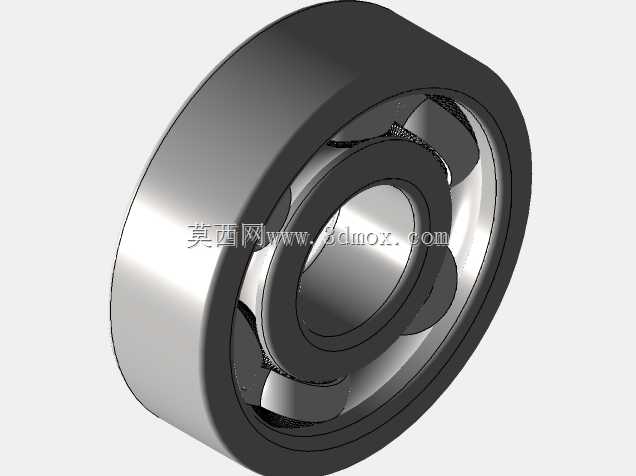

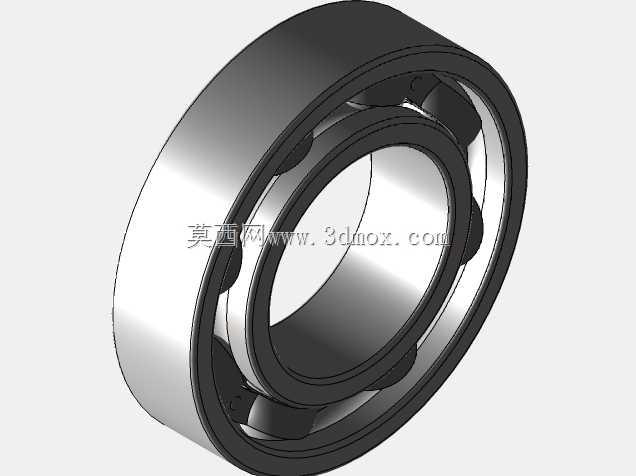

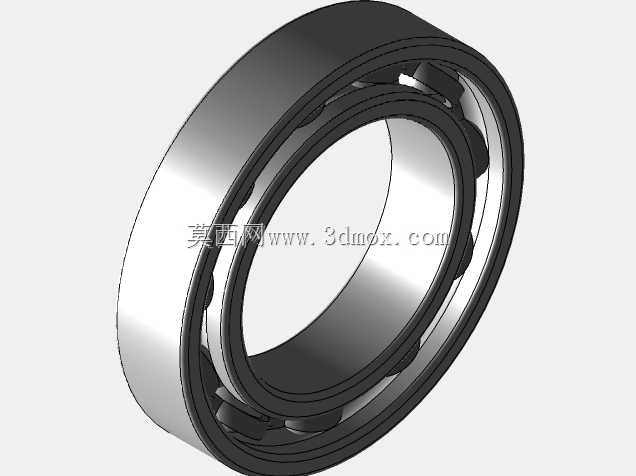

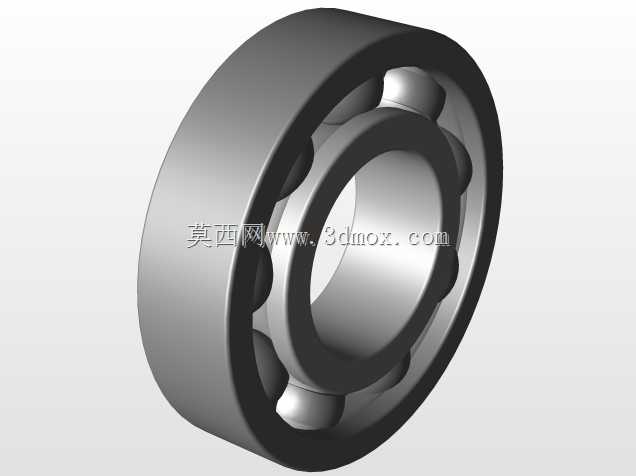

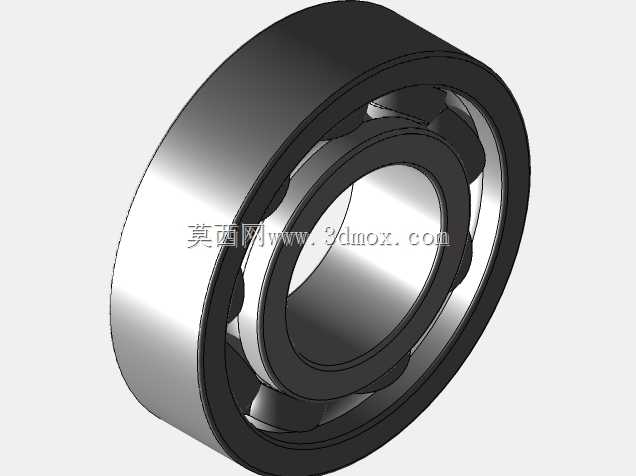

内径15mmSKF系列深沟滚动轴承结构

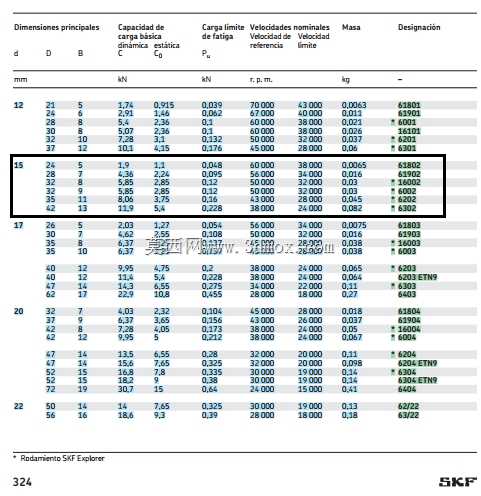

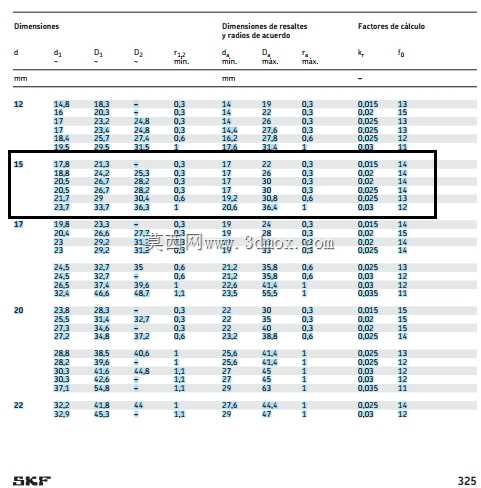

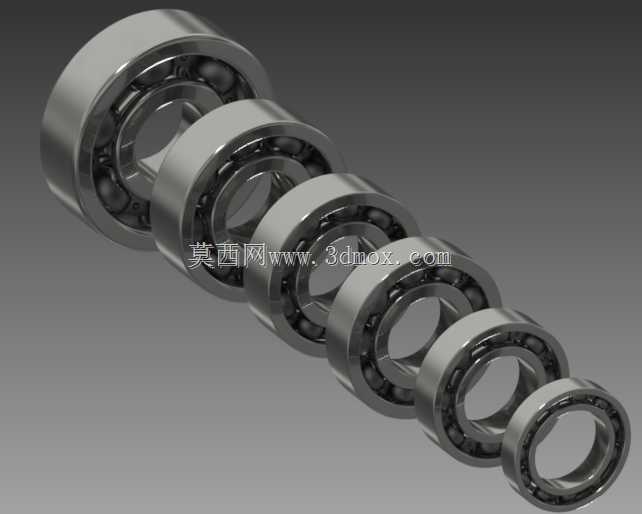

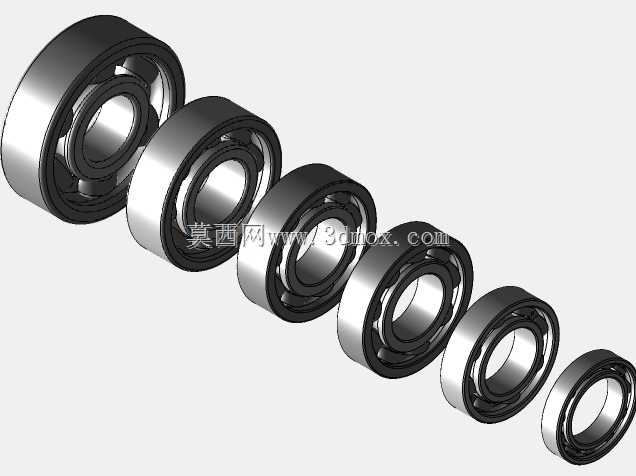

　　在常规旋转类机械结构的设计选型环节，滚动轴承是承担径向载荷、约束轴系径向窜动的核心支撑部件，本次呈现的内径15mm规格SKF系列滚动轴承，覆盖了同内径下多组宽度、外径梯度的型号，可适配不同载荷等级、转速要求的传动场景。从实际应用场景来看，这类小内径深沟球轴承常出现在小型电机输出端、精密输送辊筒支撑位、小型泵类轴系、家用机电产品旋转结构中，部分对径向跳动要求较高的工装夹具旋转轴、检测设备回转工位也会选用同系列高精度等级的型号，其核心作用是在轴与轴承座之间建立低摩擦的滚动摩擦副，减少轴系转动过程中的能量损耗，同时约束轴的径向位置，保证轴上齿轮、带轮、叶轮等传动件的啮合与运转精度。从设计思路上看，该系列轴承采用标准深沟滚道结构，

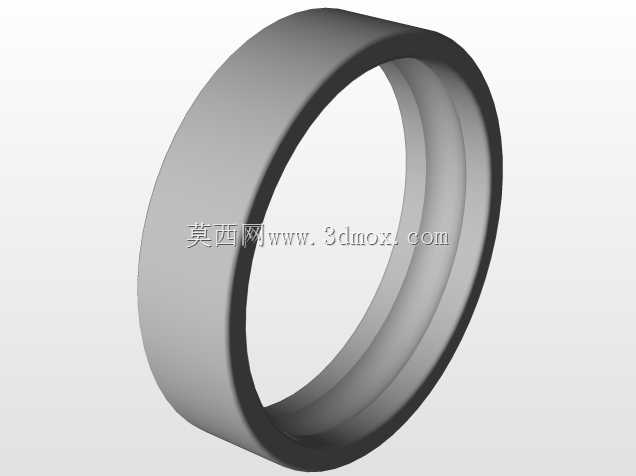

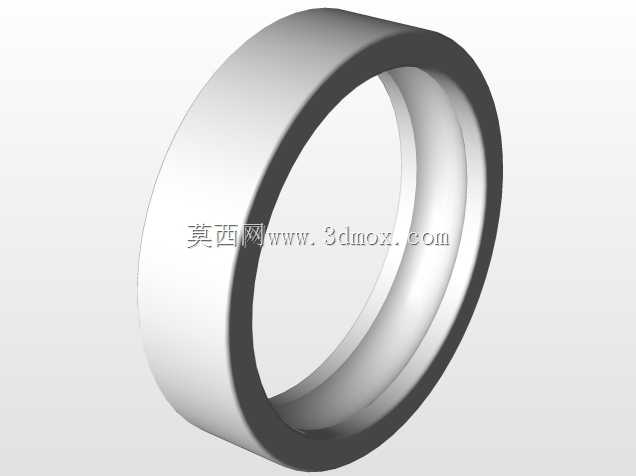

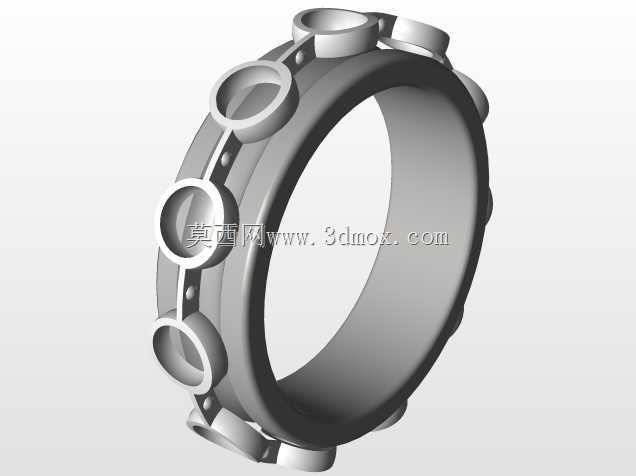

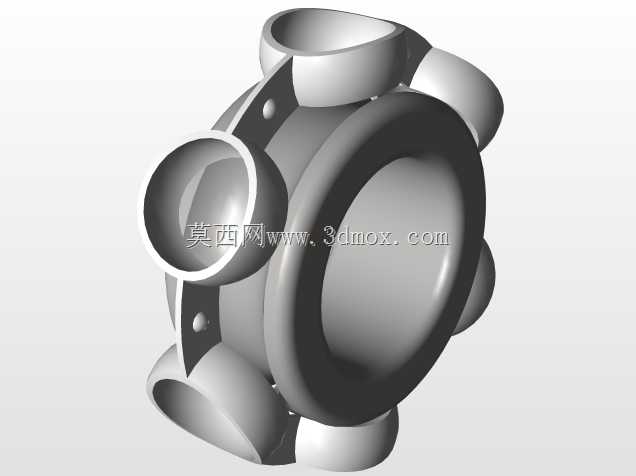

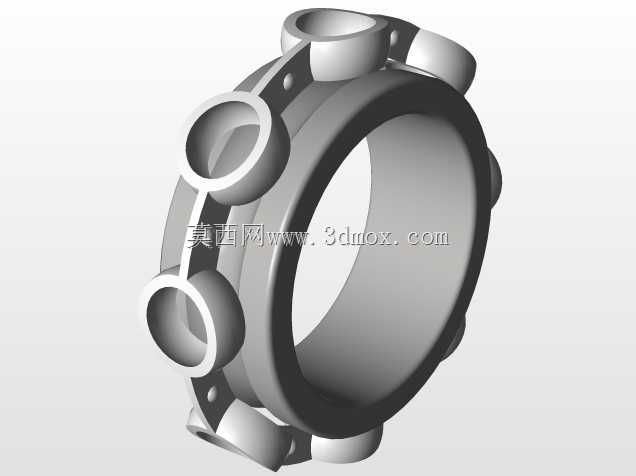

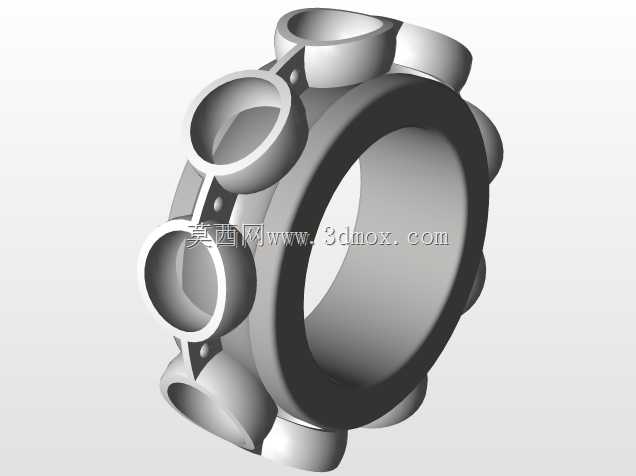

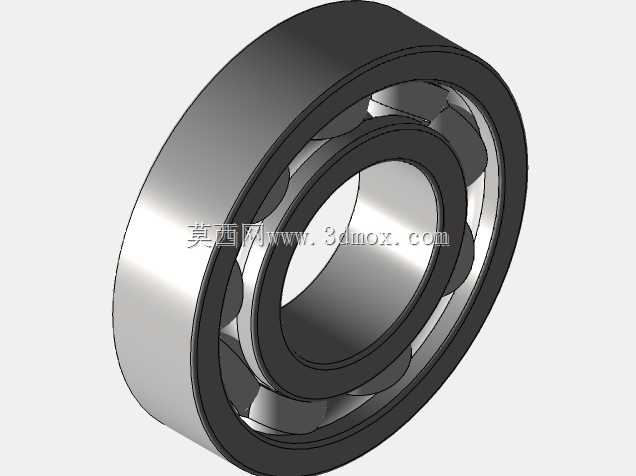

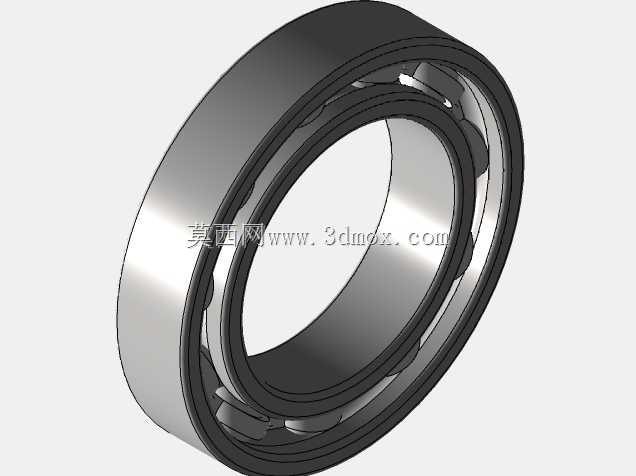

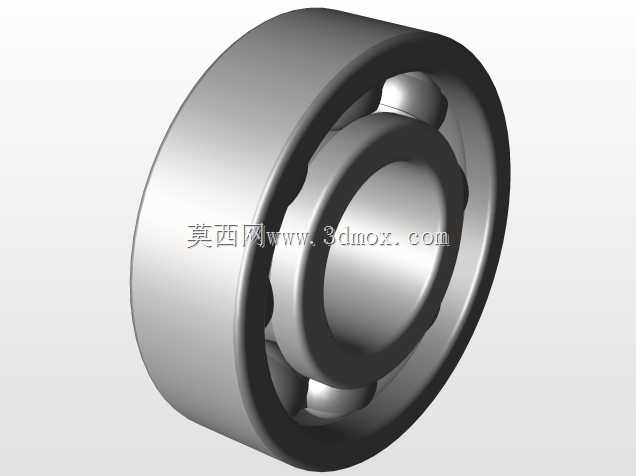

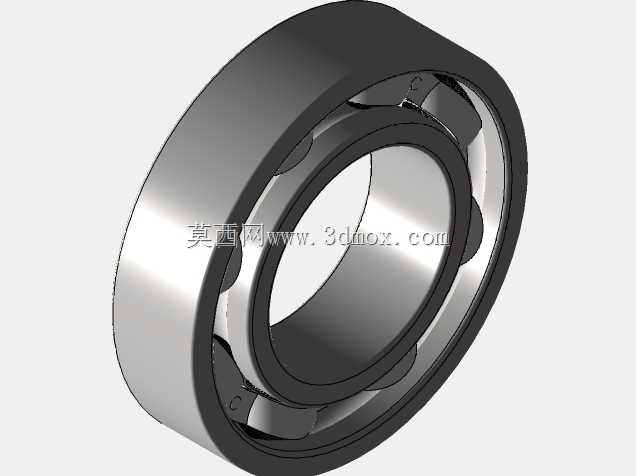

　　内圈与轴采用过盈配合安装，外圈与轴承座孔采用过渡或间隙配合，滚动体选用高精度轴承钢滚珠，配合冲压或机加工保持架将滚珠均匀分隔在滚道内，避免滚珠之间直接接触产生额外摩擦与磨损；同内径下的不同型号通过调整外圈外径、轴承宽度、滚珠数量与直径，来适配不同的静载荷、动载荷需求，比如窄宽度轻载型号适合安装空间紧凑、载荷较小的消费类机电产品，宽宽度重载型号则可用于小型工业传动设备中承受一定冲击载荷的工位。在安装边界层面，该系列轴承的安装需严格匹配轴的公差带与座孔公差带，轴肩与座孔挡肩的高度需符合轴承安装尺寸要求，避免挡肩过高接触轴承密封圈或保持架、过低无法提供足够轴向定位的问题；安装时优先采用热装或专用压装工具，

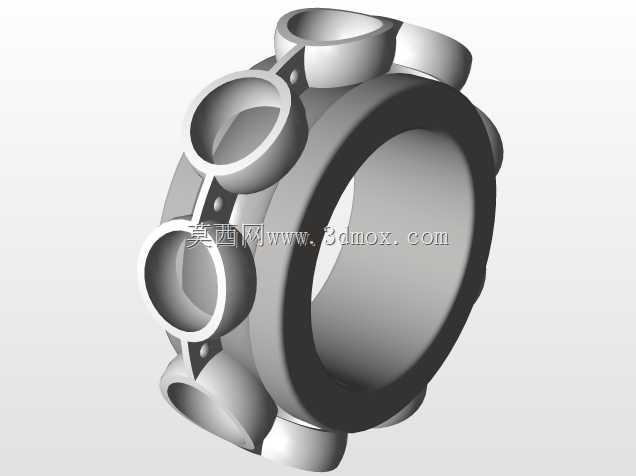

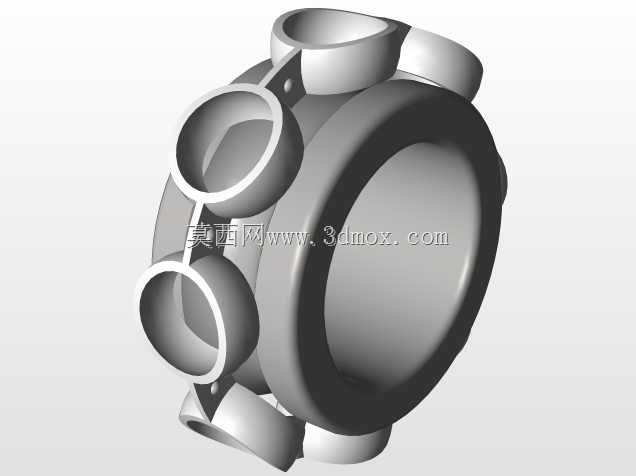

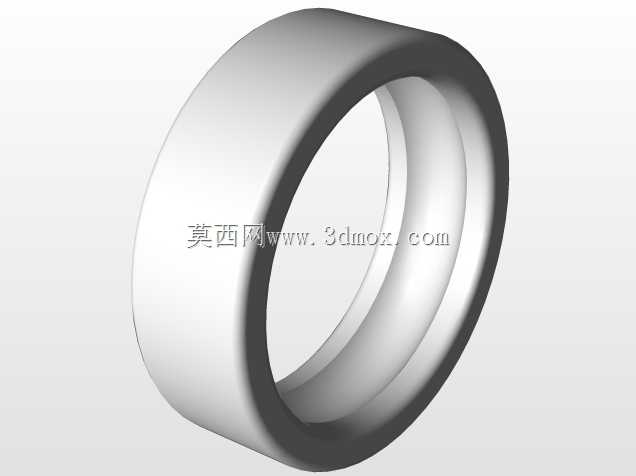

　　避免通过滚动体传递压装力造成滚道压痕损伤，轴承的轴向固定可根据使用场景选用轴用弹性挡圈、端盖压紧、锁紧螺母等方式，同时需预留合适的轴向游隙，补偿轴系运转过程中的热伸长量，避免轴承出现卡滞、过早疲劳失效的问题。从结构细节来看，轴承各零件的加工精度直接影响整体运转性能，滚道的表面粗糙度、圆度、波纹度，滚珠的球形公差、分组精度，保持架的动平衡精度，都会决定轴承运转时的振动值、噪声水平与使用寿命，在三维建模过程中，这类系列化轴承通常采用参数化设计方式，以内径尺寸为基础变量，关联外径、宽度、滚道曲率半径、滚珠直径与数量等参数，可快速生成同系列不同规格的模型，方便设计人员在整机装配时直接调用匹配，无需重复建模，大幅提升结构设计阶段的选型与装配效率。
