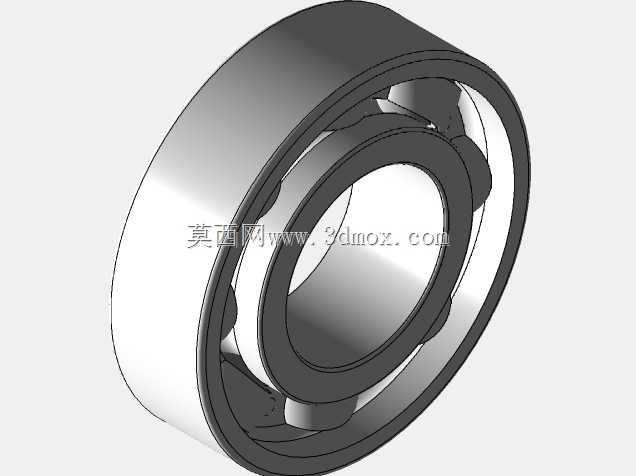

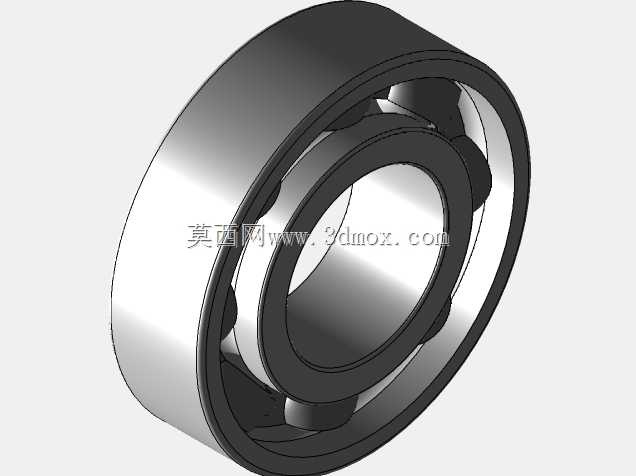

SKF系列内径20mm深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型中，内径20mm规格的深沟球滚动轴承是应用覆盖极广的支承部件，从中小型电机输出端、轻工输送线辊筒支承座，到小型减速机输入轴、家用机电产品的旋转关节，都能见到这类规格轴承的身影。这类轴承的核心功能是承接轴系运转过程中的径向载荷，同时可承受一定比例的双向轴向载荷，通过内圈、外圈与滚动体之间的滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转的阻力损耗，减少配合面的磨损速率，保障整套传动机构的运转精度与服役寿命。

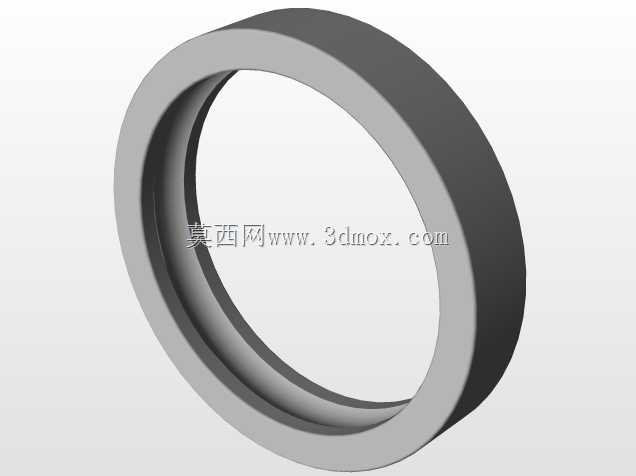

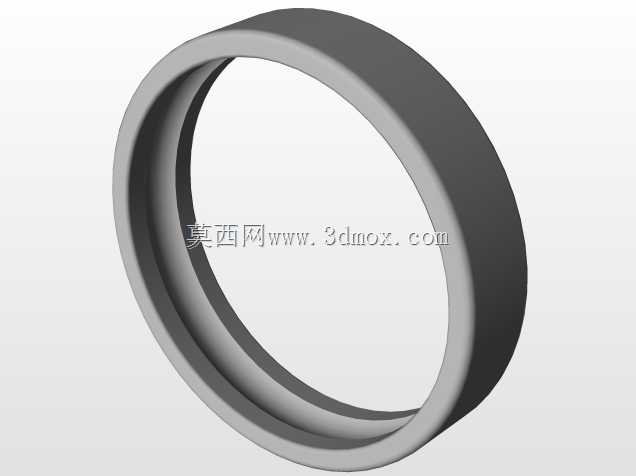

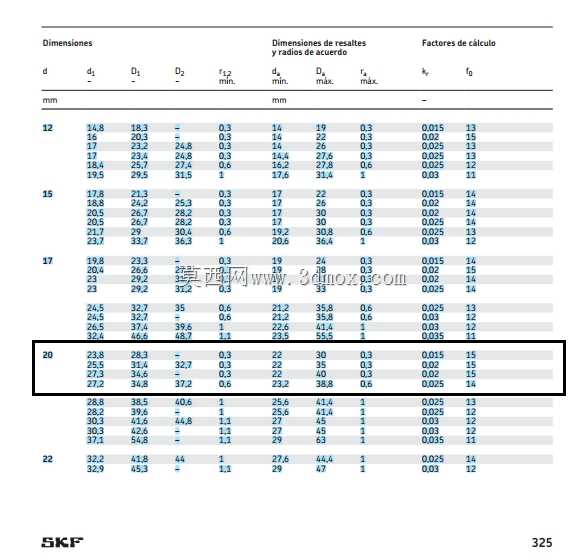

　　从结构设计逻辑来看，该系列轴承采用经典深沟滚道构型，内圈与轴采用过盈配合安装，内径20mm的尺寸边界适配同直径的阶梯轴轴段，安装时需预留对应轴肩的定位高度，避免轴肩超出内圈端面影响装配精度；外圈与轴承座孔采用过渡或间隙配合，外径尺寸匹配常规标准轴承座的安装腔尺寸，装配时可通过端盖或卡簧实现外圈的轴向定位，整套轴承的宽度尺寸符合通用系列标准，可直接替换同规格的其他品牌同类型轴承，无需额外修改安装位的结构尺寸。

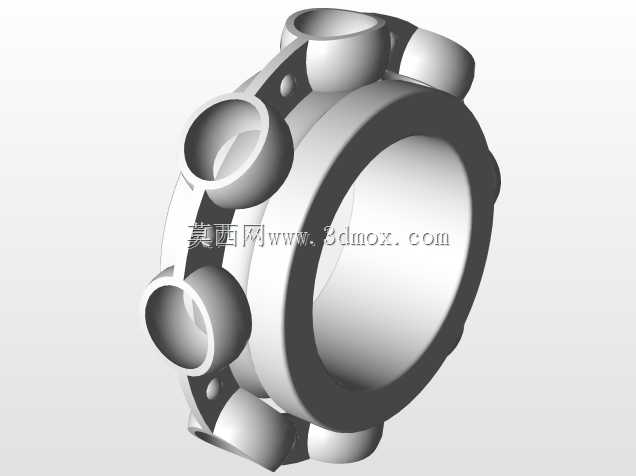

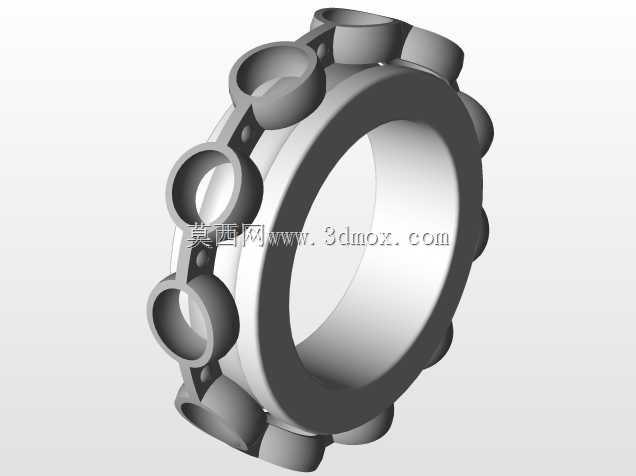

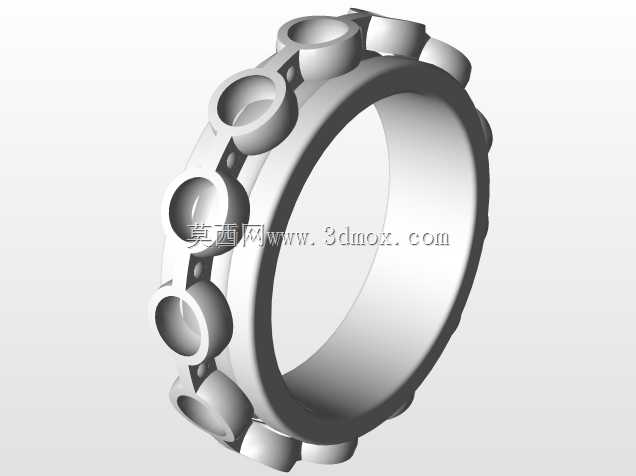

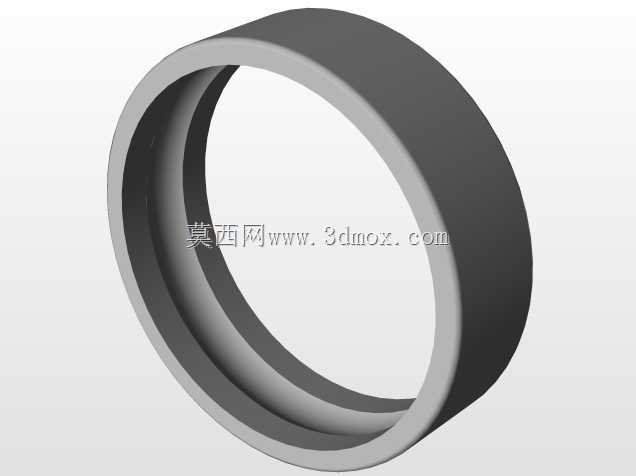

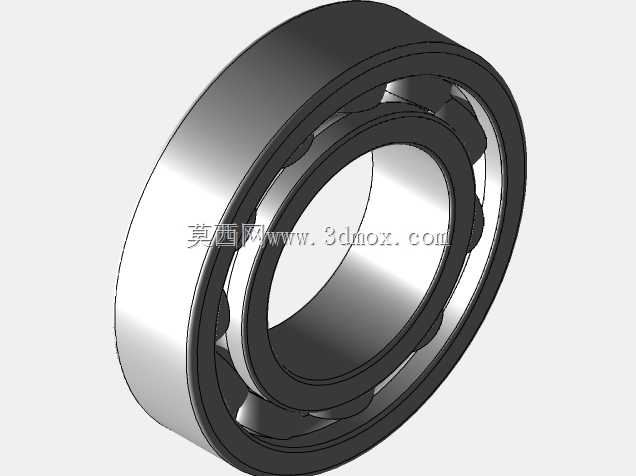

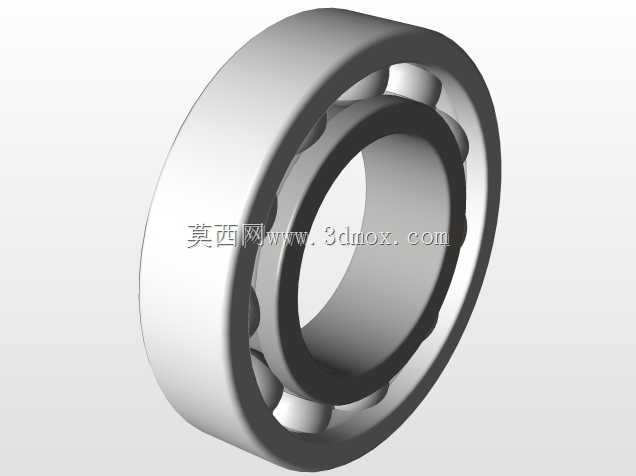

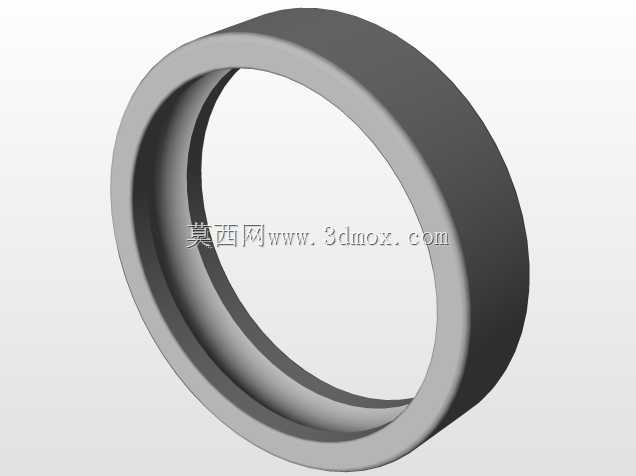

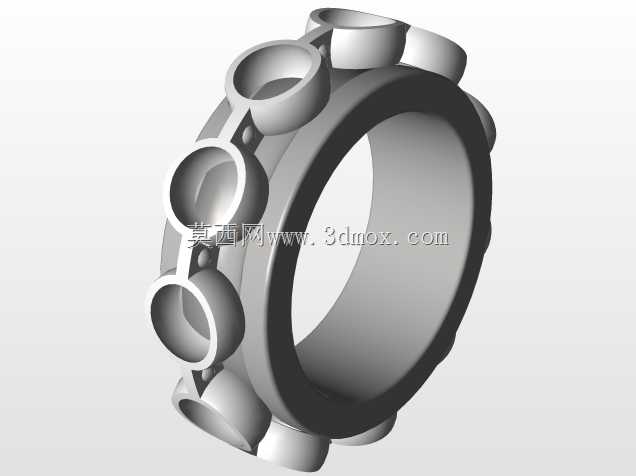

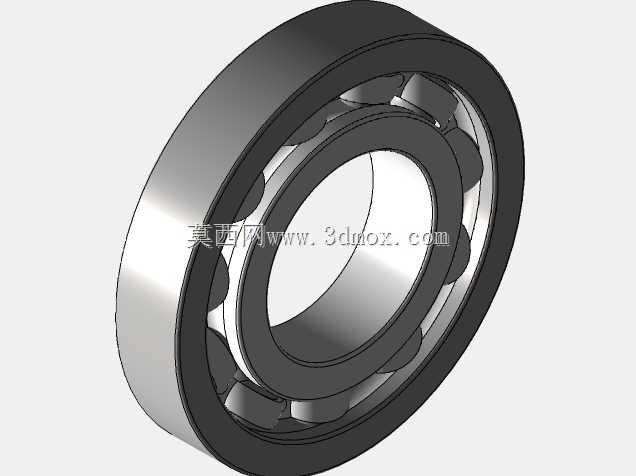

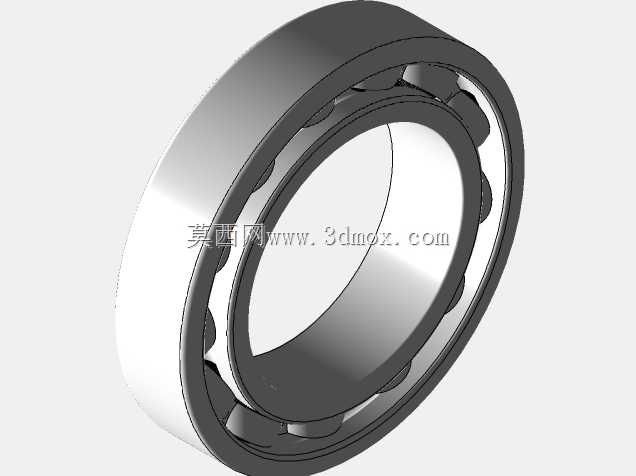

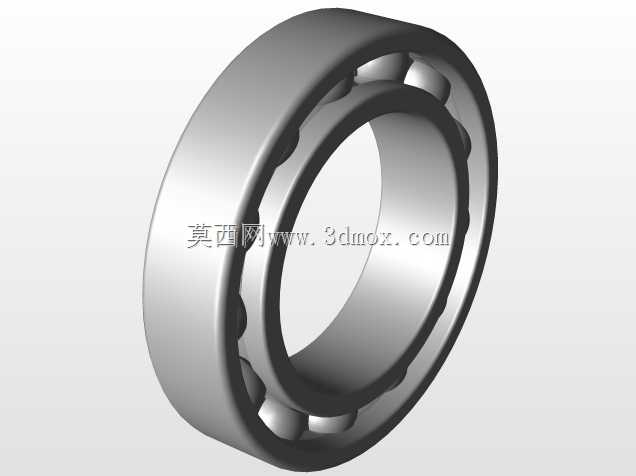

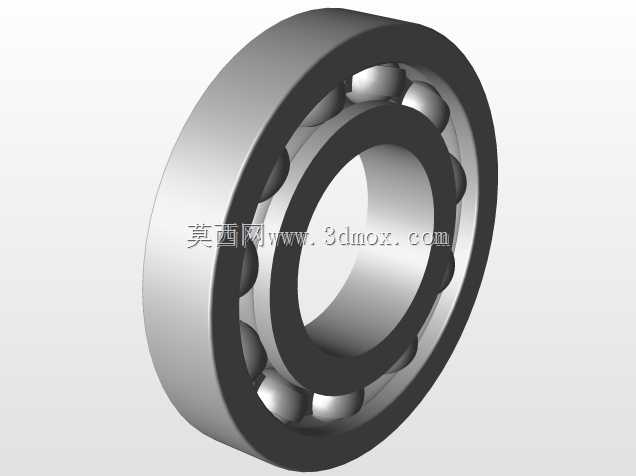

　　建模过程中严格还原了轴承的各部分细节：保持架采用浪形冲压结构，均匀分隔每一粒钢珠，避免滚动体在运转过程中发生相互碰撞摩擦；滚道的曲率半径经过匹配设计，保证钢珠与滚道的接触角处于合理区间，既保证载荷承接能力，又不会因为接触应力过大导致早期点蚀失效；密封结构的细节也做了还原，可适配不同工况下的防尘、防润滑脂泄漏需求，在粉尘较多的输送线工况或者有少量切削液的机床辅机工况下，带密封的款式可有效阻挡外界杂质进入滚道内部，延长润滑脂的更换周期。

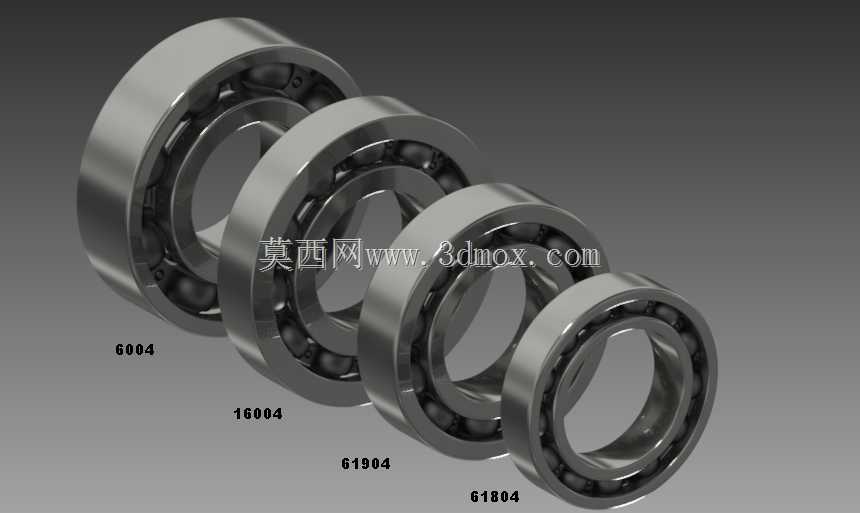

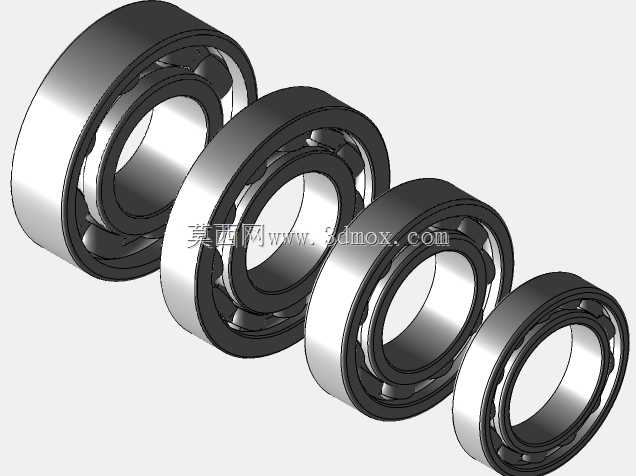

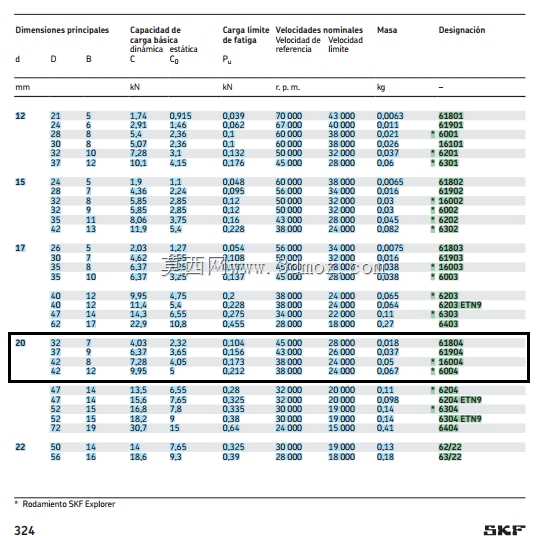

　　在实际设备维护场景中，这类规格的轴承属于易损常备件，建模时还原的真实尺寸可直接用于装配干涉检查，在设计阶段就能验证轴系与轴承座、密封端盖之间的配合间隙，避免生产装配阶段出现尺寸不匹配的问题；同时精准的滚道与钢珠模型可用于后续的运动仿真，模拟轴系在额定转速下的运转状态，校核不同载荷下的轴承变形量，为整套传动系统的刚度校核提供准确的模型支撑。不同宽度系列的同内径轴承可适配不同载荷等级的工况，轻窄系列适用于载荷较小、安装空间紧凑的家电类产品，中宽系列则适用于载荷波动较大的工业传动场景，选型时可根据实际轴系的受力情况、转速区间匹配对应款式，而精准的三维模型可帮助设计人员快速完成不同方案的对比验证，缩短整机的研发迭代周期。
