15马力卧式离心泵配套驱动电机结构

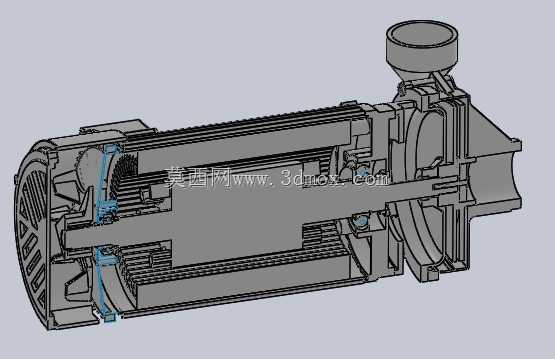

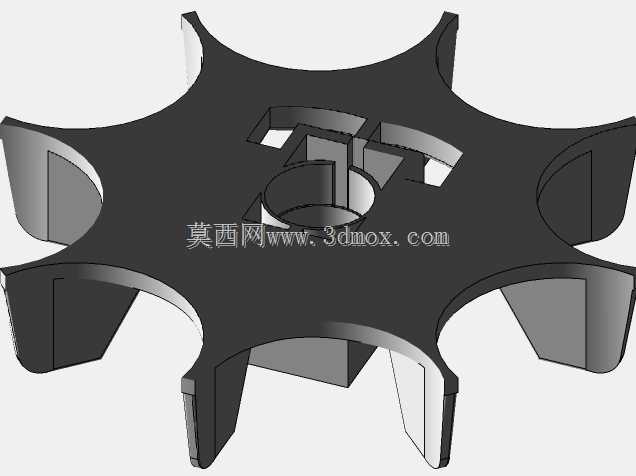

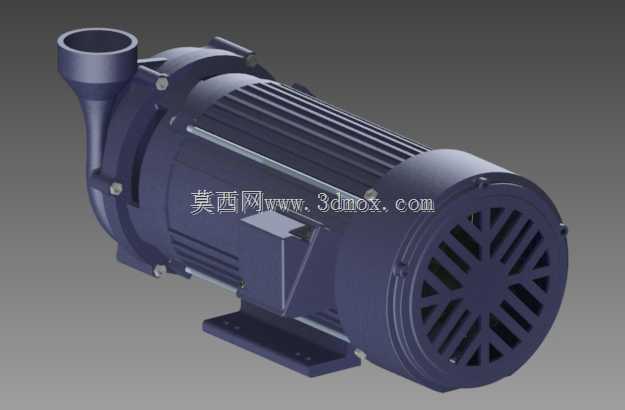

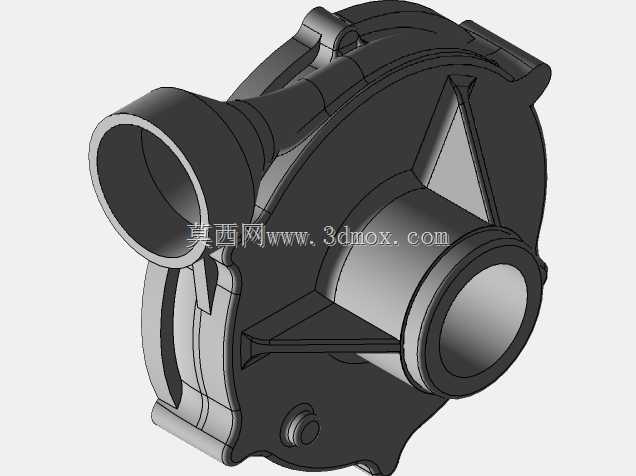

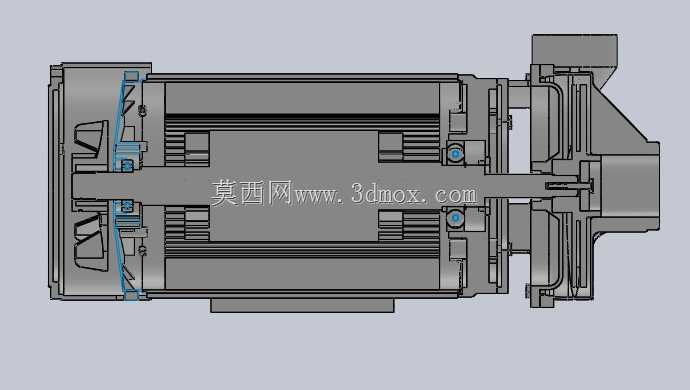

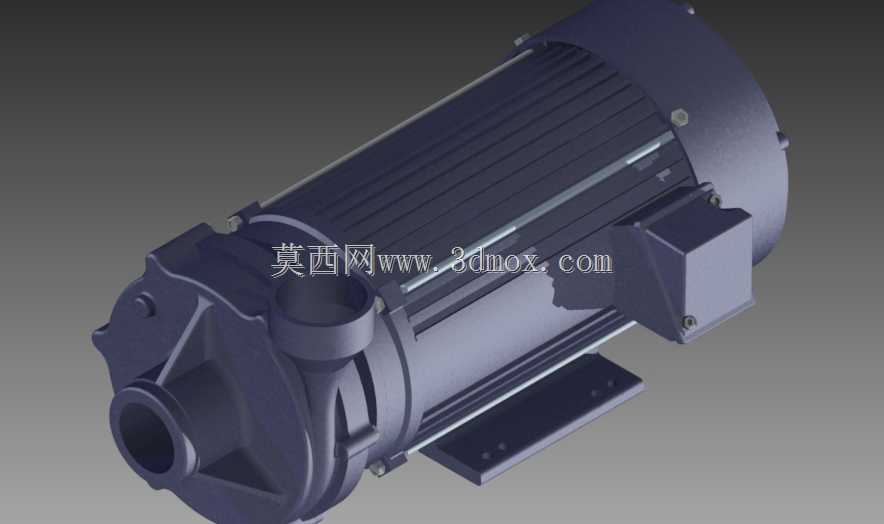

　　这款配套离心泵的驱动电机，主要面向工业流体输送场景的配套需求，可覆盖中小型供水系统、循环冷却回路、轻腐蚀流体输送等工况的动力输出需求，在民用给排水、工业生产循环、小型水处理场站都有适配空间。从结构设计来看，电机与离心泵泵体采用直联共轴的集成式布局，省去了中间联轴器的传动环节，既压缩了整机的轴向安装尺寸，也减少了传动过程中的功率损耗，同时降低了后期运维中对中校准的工作量。泵体采用端吸式结构设计，进水口沿轴向正对叶轮中心，出水口沿径向垂直向上布置，这种流道设计能让流体进入叶轮时的流态更平稳，减少紊流带来的效率损失与运行振动，叶轮腔的流道做了顺滑过渡处理，适配1780转/分的额定转速，能在额定工况下保持稳定的输出压力与流量。

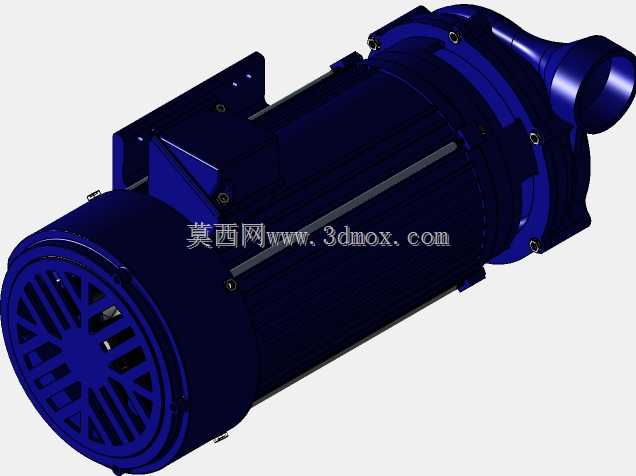

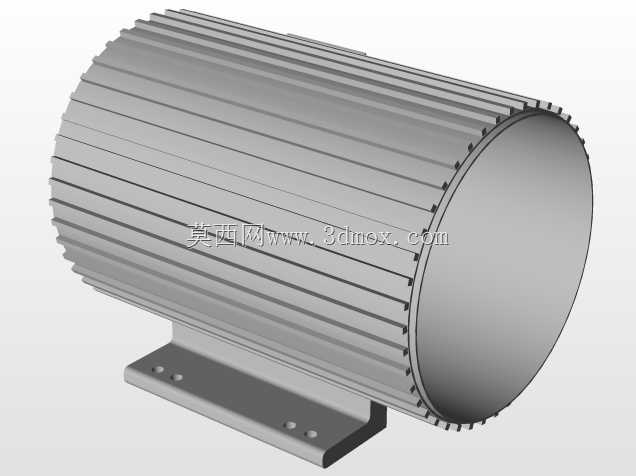

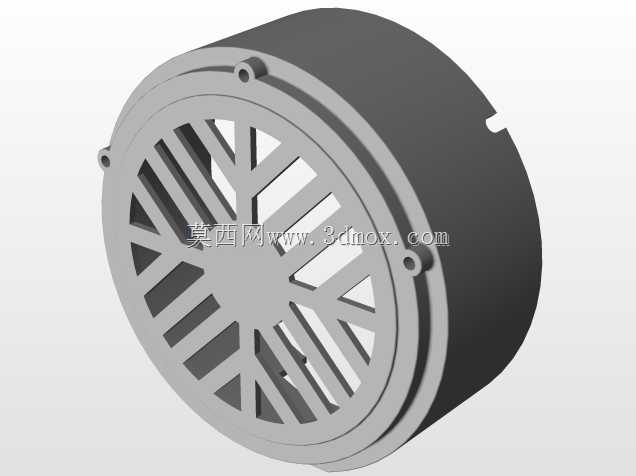

　　电机外壳采用轴向散热筋结构，沿机壳圆周方向均匀布置的凸起筋条，能大幅增加散热面积，配合尾部自带的散热风叶，在连续运行时可将机壳温度控制在合理区间，避免绕组过热影响绝缘寿命。接线盒布置在机壳侧上方的位置，预留了足够的线缆弯曲空间，现场接线时无需额外调整电机安装角度，接线盒的密封结构可适配普通工业车间的防尘防溅需求，无需额外加装防护外罩即可在常规室内工况使用。安装底座采用一体式铸铁底座，泵体与电机共用同一安装基准面，底座上的长条形安装孔可适配不同规格的地脚螺栓，允许现场安装时根据基础预埋螺栓的位置做小范围调整，降低现场安装的施工难度。从安装边界来看，整机的重心落在底座中心区域，安装时只需保证基础平面的平面度公差在合理范围内，

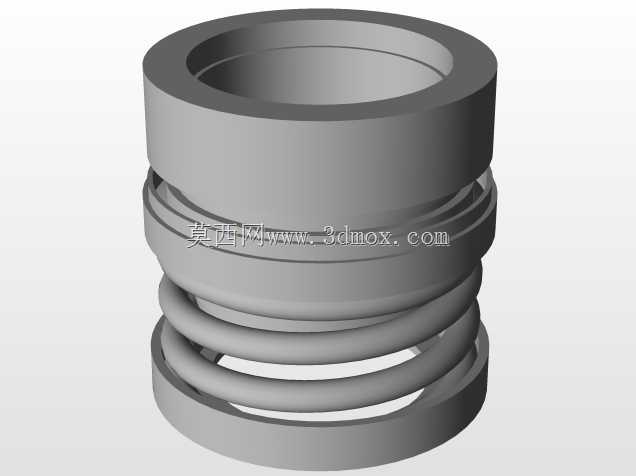

　　即可避免运行时出现额外的振动应力，进出口的法兰尺寸匹配常规工业管道的通用标准，对接管路时无需额外制作过渡接头。设计过程中对旋转部件做了动平衡校准，额定转速下的振动幅值控制在工业设备允许的范围内，可直接安装在车间地面的普通混凝土基础上，无需额外做减震基础即可稳定运行。泵体的密封腔预留了标准机械密封的安装位置，后期维护更换密封件时，无需拆解泵体与电机的连接结构，只需拆下泵盖即可完成密封件更换，大幅缩短运维停机时间。
