双料卷立式自动包装供料机架结构

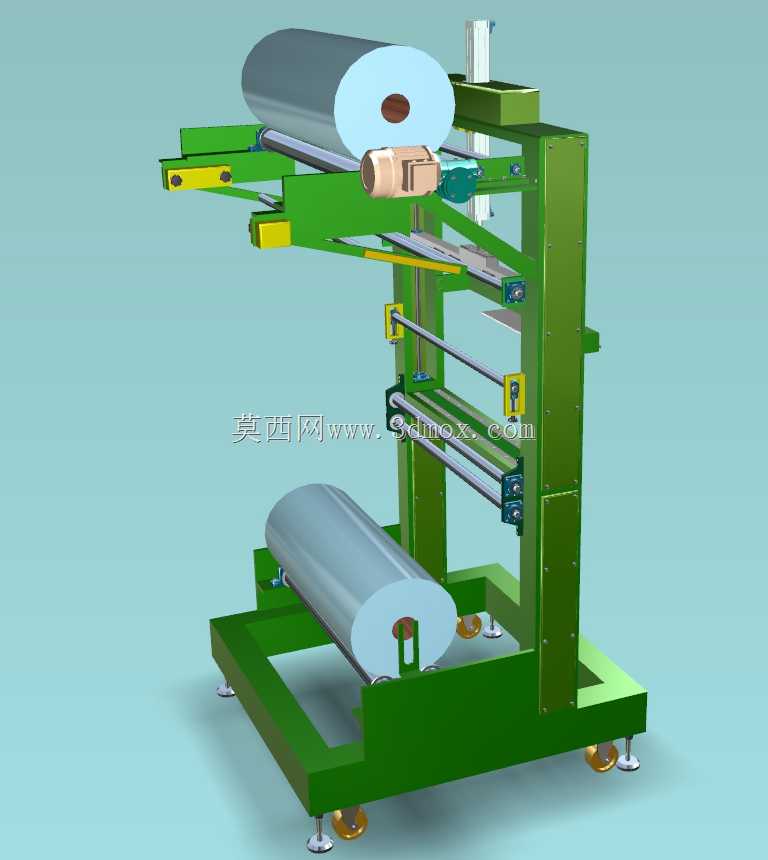

　　这套立式双料卷供料结构，主要配套软袋自动包装生产线使用，常见于食品、日化、医药行业的卷膜包装工序，承担包装膜料的承托、展平、张力输送功能，替代传统单料卷架频繁换料停机的痛点，可同时挂载两卷不同规格或同规格包装膜，适配单工位双料切换或者双膜复合供料的包装工艺需求。从结构设计来看，整体采用方通焊接机架作为承载主体，底部配置可调脚杯与移动脚轮组合，既满足生产工位固定时的水平调平需求，也可短距离移位调整工位布局，机架底部预留的安装边界可适配常规车间1.2米宽度的生产线旁安装位，整体占地宽度约1.1米，纵深0.8米，高度约2.2米，不会占用过多生产线旁的操作空间。上下料卷工位分别布置在机架上部与下部，料卷支撑轴采用气胀轴结构设计，

　　可适配3英寸、6英寸通用纸芯的包装膜卷，单卷最大承载重量可达80kg，满足大卷径膜料的长时间连续生产供料需求。料卷输出路径上配置多根硬质阳极氧化导辊，导辊两端采用深沟球轴承支撑，转动阻力小，避免膜料输送过程中出现拉伸变形或者表面划伤，导辊排布采用错位展平设计，可自动消除膜料在放卷过程中产生的褶皱、偏斜问题，无需人工频繁调整膜料位置。机架中部配置的张力调节机构采用重力摆辊结构，可实时匹配包装主机的拉膜速度波动，自动补偿放卷速度差，保持膜料输送过程中张力恒定，避免出现膜料拉断或者松垮偏移的问题。上部料卷工位旁配置的驱动电机与减速机构，可实现主动放卷，配合摆辊的张力反馈信号调整放卷速度，相比被动放卷结构更适合薄型易拉伸膜料的输送作业。

　　机架侧边预留的电气元件安装位，可配套安装纠偏传感器、断膜检测开关，实现膜料偏斜自动纠正、断膜即时停机的功能，适配高速自动包装线的连续生产要求。整体结构的受力点均做了加强筋焊接处理，机架焊接后整体去应力加工，避免长时间承重出现机架变形，所有外露金属件均做喷塑防锈处理，适配生产车间的多尘、潮湿工况。
