双列立式导向输送限位机构结构设计

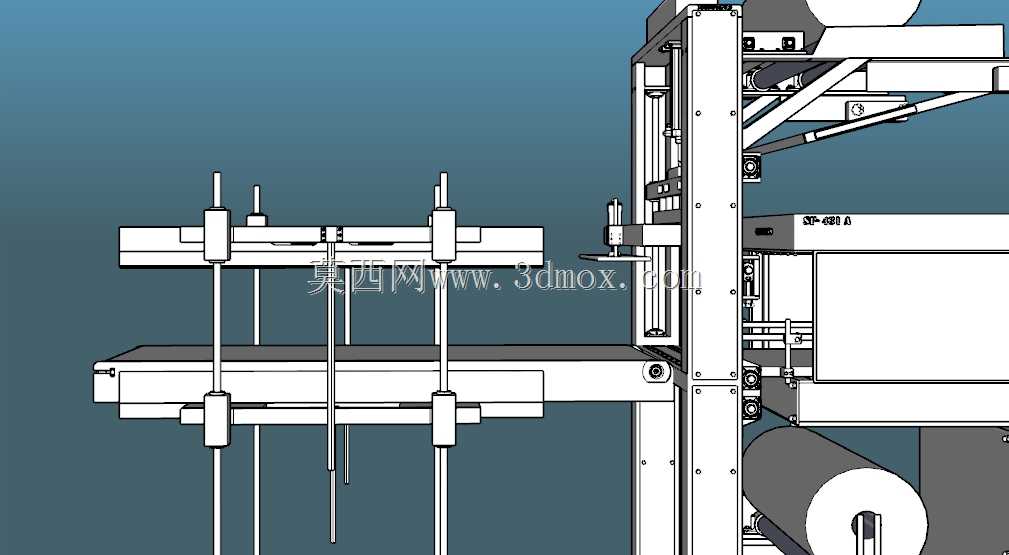

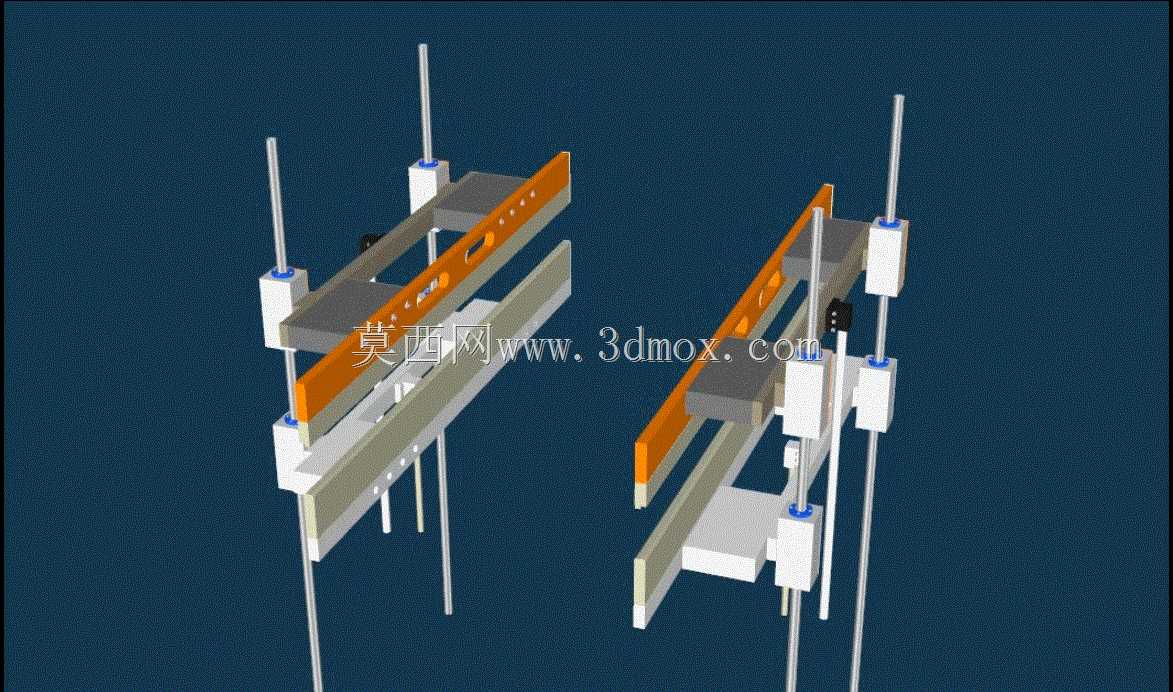

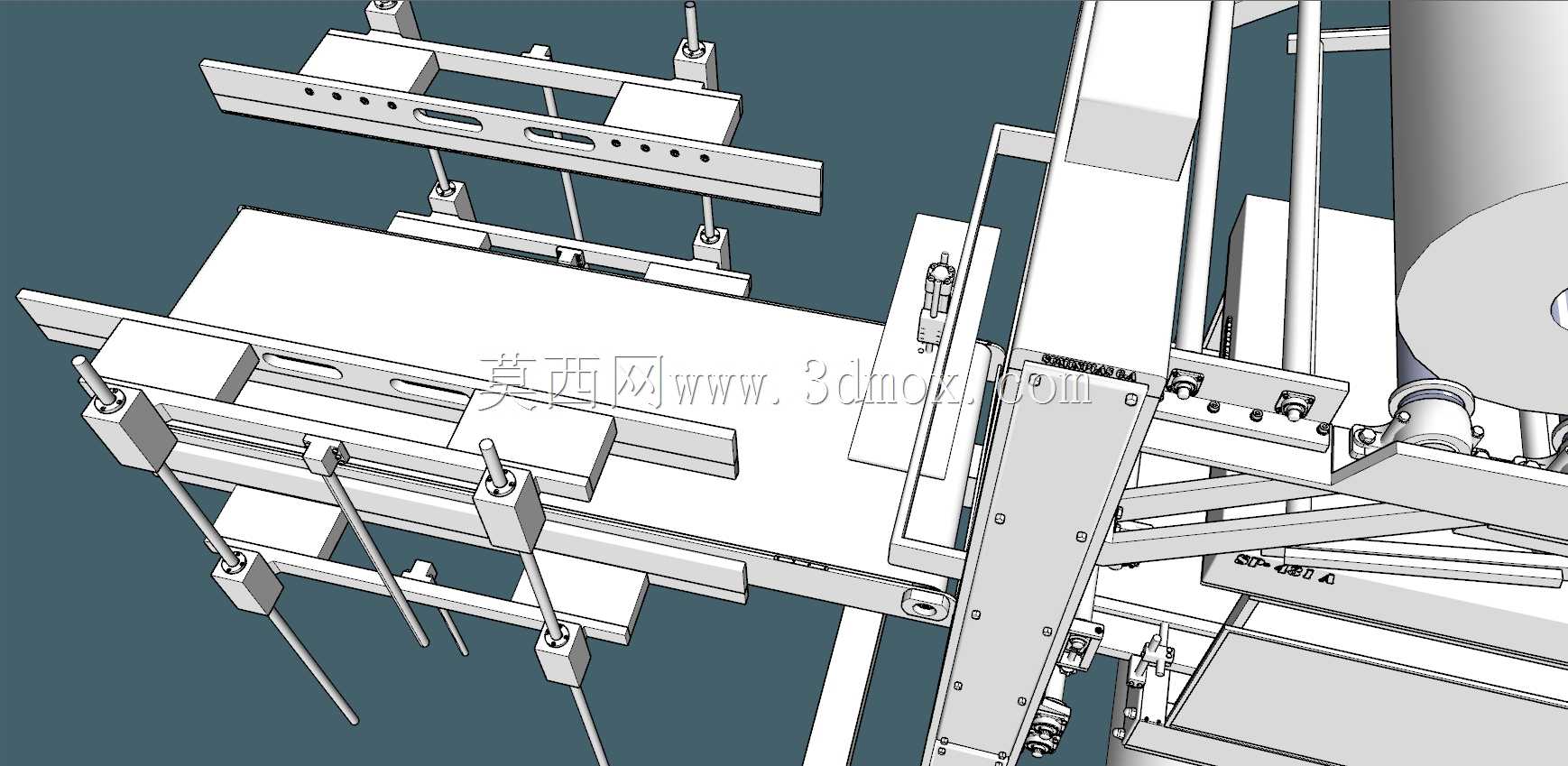

　　这套双列立式导向输送限位机构，主要面向窄幅条状、板状物料的连续输送工位做定位约束，常见于小件包装、电子元器件分拣、轻型物料组装线的进料段，解决常规平皮带输送过程中物料偏移、卡滞、对位不准的问题。从结构布局来看，机构采用对称双列并行设计，每列配置两根垂直布置的光轴导轨作为支撑导向基准，导轨底部通过方形安装座与设备机架基准面锁固，安装座内配置自润滑轴套，可根据实际输送高度需求调整导轨的伸出长度，适配不同厚度规格物料的通过空间。横向承载部分采用分层结构，上层为带定位槽的橙色耐磨挡板，直接与物料侧边接触做硬限位，挡板表面开有等距排布的安装孔位，可根据物料宽度调整两列挡板的间距，调整范围覆盖20mm到180mm的常见窄幅物料尺寸；

　　中间层为灰色承托板，作为物料输送的支撑基准面，板件边缘做倒角处理，避免物料输送过程中刮擦卡料；下层为加强筋结构，提升长跨度下承托板的刚性，避免长期运行出现中部下挠变形。设计过程中优先考虑了安装边界的适配性，整套机构单组的横向安装宽度控制在320mm以内，纵向安装深度根据输送段长度可做模块化拼接，垂直方向的安装基准面与输送线机架面共面，不需要额外做垫高或下沉处理，可直接替换原有输送线的侧边导向组件，降低现场改造的工作量。导向光轴与安装座的配合处预留了0.02mm的间隙公差，既保证上下调整的顺畅度，又避免间隙过大导致挡板晃动，影响物料定位精度。接触物料的挡板表面做了哑光耐磨处理，减少长期摩擦产生的碎屑污染，

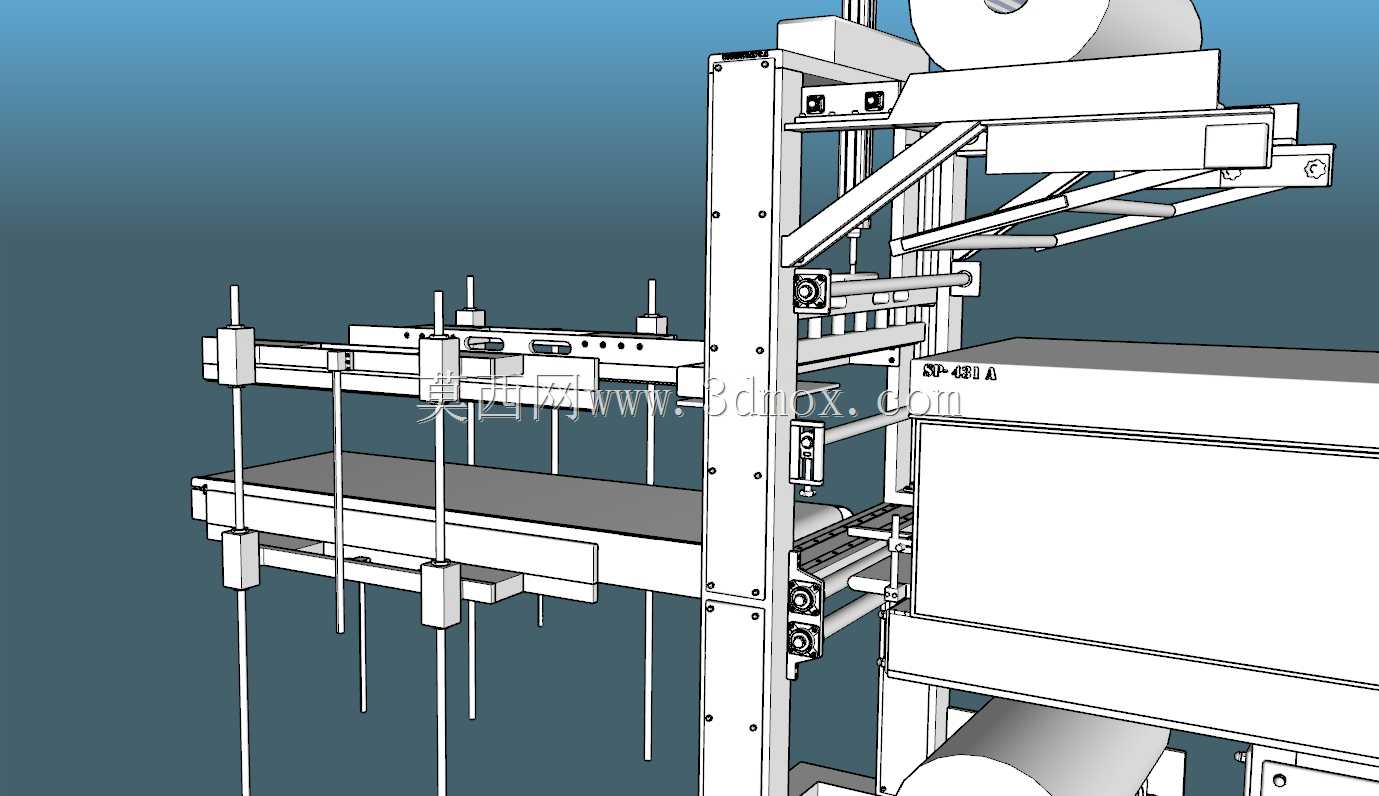

　　同时降低物料与挡板之间的摩擦阻力，避免软性物料在输送过程中出现表面划伤。在实际应用场景中，这套机构可搭配平皮带、同步带或者窄幅链板输送线使用，在物料进入加工、检测、包装工位前完成姿态校正，保证物料以固定的位置和姿态进入下一工序，减少因物料偏移导致的设备停机、次品率上升问题。结构上没有采用复杂的传动组件，所有零件均为常见的机加工件与标准件，后期维护只需要定期检查轴套的磨损情况、紧固安装螺丝即可，不需要复杂的调试流程，适合中小型自动化生产线做快速搭建与改造。
