长距离物料输送支撑式输送设备结构

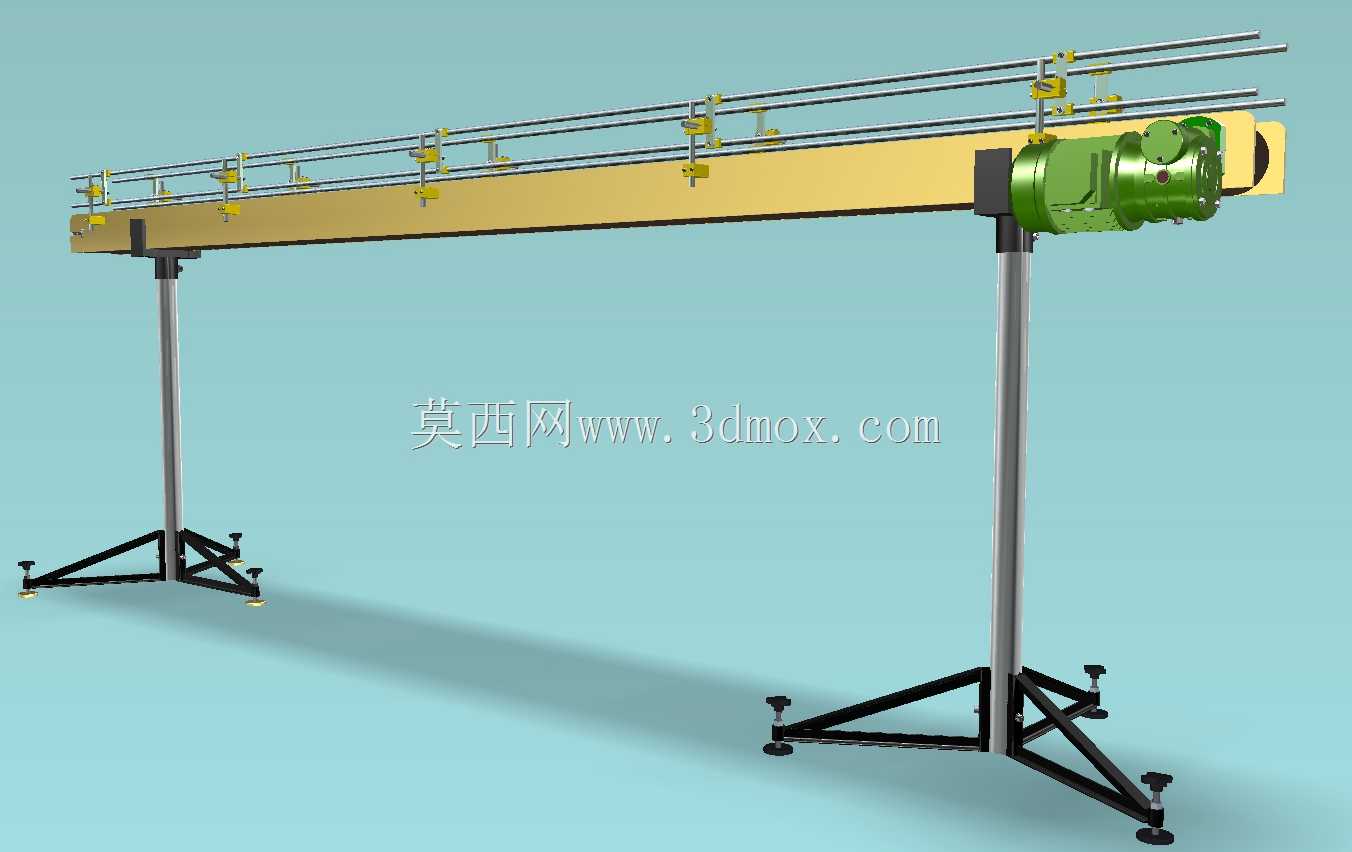

　　这款输送设备的结构设计，主要面向车间内跨工位的长距离轻型物料转运场景，常见于电子组装、食品包装、小型零部件加工的产线布局中，用来衔接不同工序的加工设备，替代人工往复搬运的作业模式，降低产线物流的人力损耗。从整体结构来看，设备采用双立柱三角支撑的落地式安装方案，两支脚分别布置在输送梁的两端位置，每个支脚底部都配置了三个可调式支撑脚杯，可在地面不平整的安装场景下，通过调节脚杯的旋入深度来校准输送梁的水平度，避免输送过程中出现物料偏移、卡滞的问题，支脚的三角撑结构采用型材焊接成型，能在不额外增加支脚截面尺寸的前提下，提升整体支撑的抗倾覆能力，即使输送梁单侧受载也不会出现明显的结构形变。输送梁主体采用长直型截面设计，

　　梁体上方布置多组平行的导向杆与输送执行组件，沿梁长方向等距分布的固定座用来安装输送载具的导向限位结构，可根据输送物料的外形尺寸调整固定座的安装间距，适配不同规格的载具输送需求。梁体的一端集成安装了驱动单元，动力输出端直接与输送传动组件连接，省去了额外的传动转接结构，减少了动力传递过程中的损耗，驱动单元的安装座采用可拆卸式设计，后期维护时可单独拆解驱动部分进行检修，无需拆解整段输送梁。设计过程中优先考虑了安装边界的适配性，输送梁的离地高度可通过立柱与梁体的连接锁紧结构进行小范围调整，适配不同高度的上下游设备对接需求，两端支脚的安装占地尺寸控制在较小范围内，可在车间现有设备的间隙中完成布置，不需要对原有产线布局做大规模调整。

　　输送面的导向组件采用光滑圆杆结构，输送过程中载具与导向杆的摩擦阻力小，运行噪音低，适合对作业环境噪音有要求的生产车间使用，沿梁长分布的多个限位点可保证载具在长距离输送过程中不会出现跑偏、脱轨的问题，输送速度可通过驱动端的参数调整进行适配，满足不同生产节拍下的物料输送需求。整体结构没有冗余的设计部件，所有受力构件都经过载荷校核，在满足长距离输送刚度要求的前提下，尽可能降低了设备自身的重量，方便现场的吊装与移位安装。
