2至10英寸管径手动管子压紧夹持工具

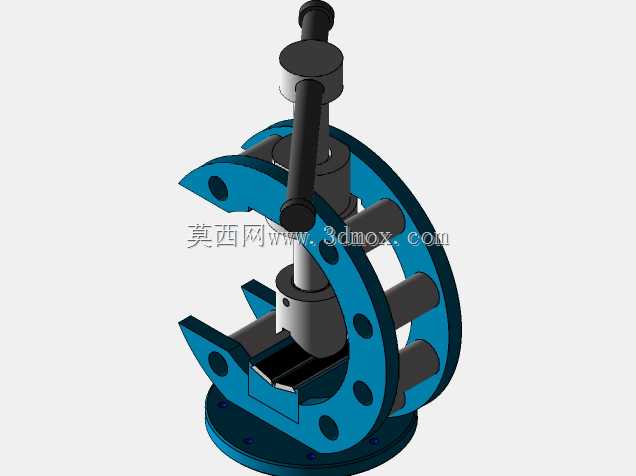

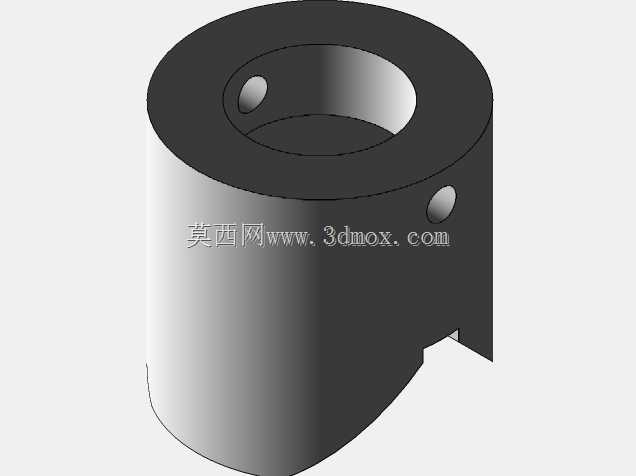

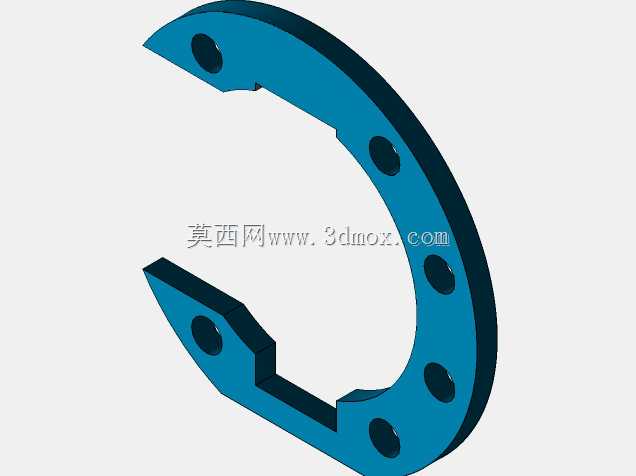

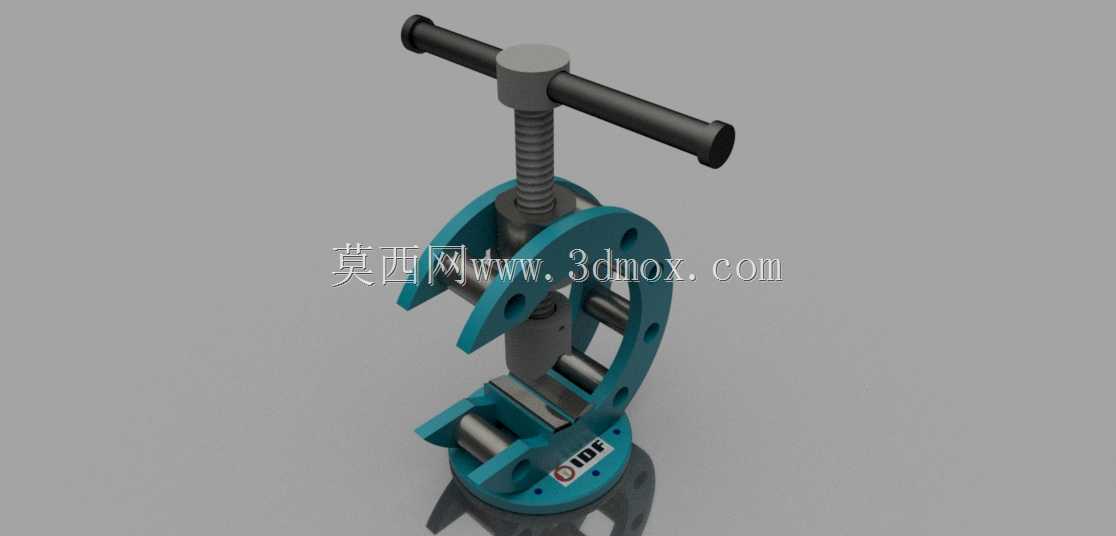

　　这款手动管子压紧工具主要面向管道安装、维修作业场景设计，适配2英寸到10英寸区间的金属或硬质塑料管材装夹需求，在管线铺设、管件套丝、管口修磨、管道焊接对位等现场作业环节都能提供稳定的夹持力，避免管材在加工过程中出现转动、位移问题。从结构设计逻辑来看，整体采用立式T型手轮驱动的螺旋进给结构，操作人员通过转动顶部横向手柄即可带动梯形丝杆向下进给，丝杆下端连接的上压块配合底座上的多组可调滚轮支撑结构，既能对管材形成垂直方向的压紧约束，又能在需要周向调整管材角度时减少转动阻力，无需完全松开工件即可完成管口角度微调，适配现场施工中频繁调整工件姿态的操作需求。主体承载框架采用双侧弧形立板拼接结构，

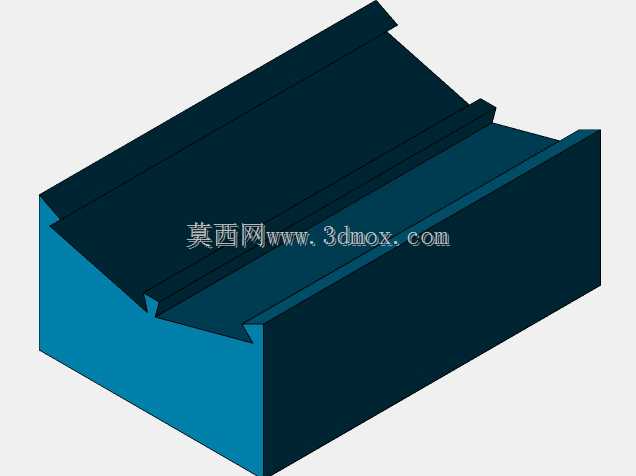

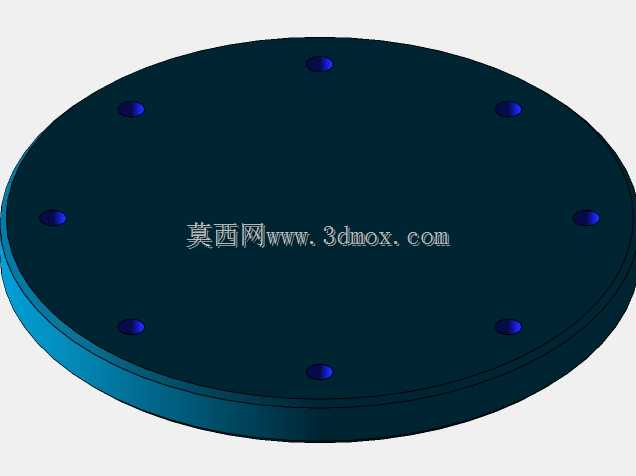

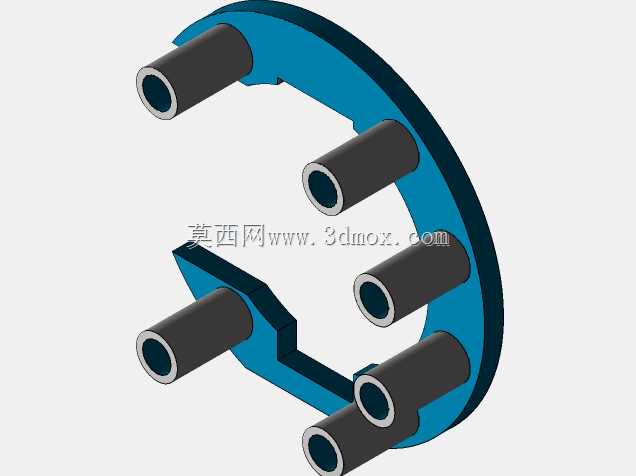

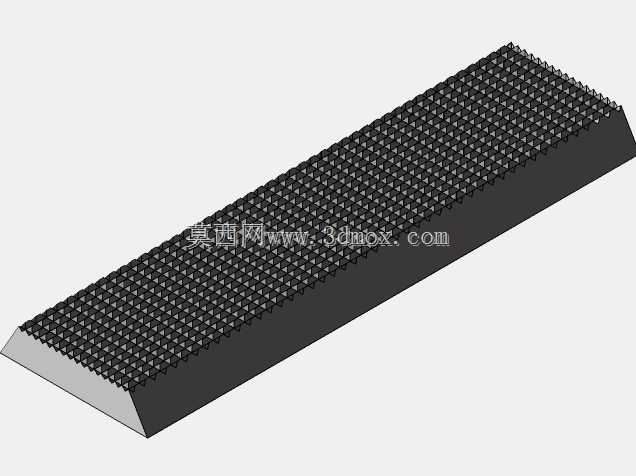

　　立板上预留的多组安装孔位可根据待夹持管材的外径调整下支撑滚轮的安装位置，保证不同管径的管材都能落在支撑滚轮的中心承载区间，避免压偏导致的管材变形或者夹持打滑问题。上压块与下支撑滚轮都采用圆弧面贴合设计，接触位置做了滚花防滑处理，在施加足够夹紧力的同时不会在薄壁管材表面留下过深的压痕，兼顾夹持稳定性与管材表面防护需求。安装边界方面，工具底部为带定位孔的圆形法兰底座，可通过螺栓直接固定在移动式施工工作台或者现场预制的钢结构台面上，底座整体直径控制在常规台虎钳安装尺寸区间内，不需要对现有施工台做额外改造即可完成固定；整体操作高度符合成年人站立作业的人机工程尺寸，转动手轮时不需要过度弯腰或者抬臂，长时间作业的操作疲劳度更低。

　　螺旋进给副采用梯形螺纹设计，具备良好的自锁性能，当夹紧力达到作业需求后停止转动手轮，机构不会因为管材的反作用力出现自行回松的问题，不需要额外增加锁紧结构即可保持夹持状态稳定。框架主体的受力部位做了加厚处理，在满负载夹持最大管径管材时，双侧立板的变形量控制在工装夹具允许的形位公差范围内，不会因为长期受力出现框架张开、夹持精度下降的问题。工具整体没有复杂的液压、气动辅助结构，完全依靠手动机械结构实现夹紧动作，在无电源、无气源的野外管线作业场景下也能正常使用，维护时仅需要定期给丝杆螺纹部位涂抹润滑脂即可，没有易损的电子或液压元件，长期使用的维护成本极低。针对施工现场常见的不同壁厚管材，该工具的夹紧行程预留了足够的调节余量，从薄壁的镀锌钢管到厚壁的无缝钢管都能适配，不需要更换压块或者调整额外的结构件，转动手轮即可完成不同规格管材的夹紧操作，切换工件规格的操作效率远高于传统的固定式管子台虎钳。
