参数化锥形弯头管路连接构件

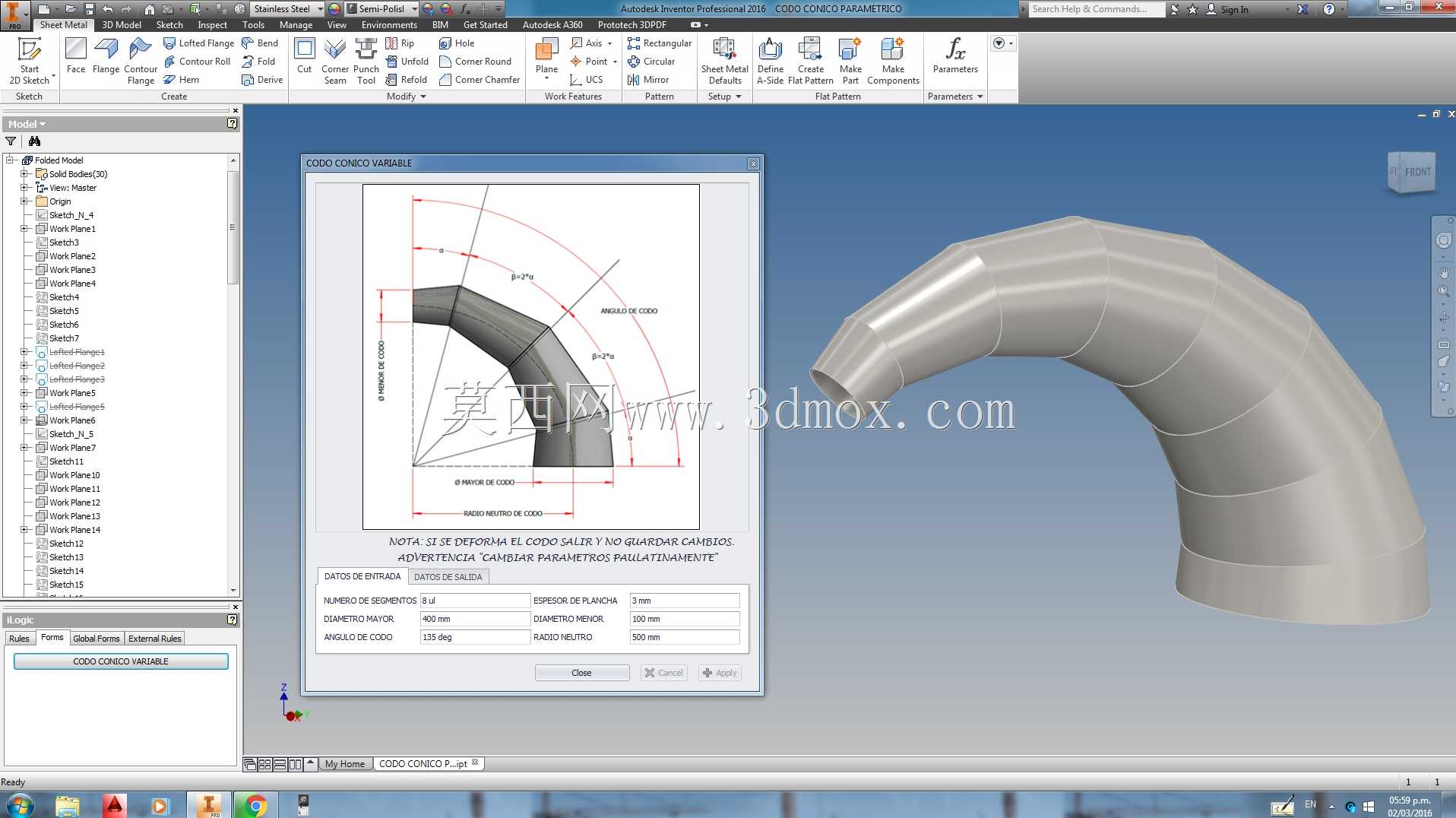

　　这类锥形弯头构件主要应用在流体输送管网的变径转向场景中，常见于通风除尘管路、粉体气力输送管线、低压流体输送系统的转角位置，用来同时完成管路方向切换与通径渐变过渡，避免管线转角处出现通径突变引发的流阻骤增、介质淤积或者局部紊流问题。从结构设计逻辑来看，整个弯头采用多段锥台拼接的渐变成型思路，没有采用常规等径弯管的整弧折弯结构，每一段锥节的角度、锥度都可以通过参数表进行调整，适配不同安装空间下的转角角度、两端通径差需求，不需要重新绘制整体轮廓，仅修改对应参数就能快速生成不同规格的构件模型，大幅提升同系列构件的设计迭代效率。在实际安装边界上，构件两端的连接端面分别匹配不同管径的管路接口，端面预留的连接余量可以适配法兰连接、焊接、

　　抱箍连接等多种常规管路连接方式，弯头的弯曲半径设置充分考虑了管路内部介质的流动特性，既不会因为弯曲半径过小造成介质流动阻力过大，也不会因为弯曲半径过大占用过多的安装空间，能够在紧凑的管线排布空间内完成转向变径的功能。从功能特性上看，锥形过渡的内壁可以让介质在转向过程中保持相对平稳的流态，尤其是输送含固体颗粒的粉体介质时，渐变的通径能够减少颗粒在管壁处的沉积，降低管路堵塞的概率，同时分段式的结构也方便后续对弯头易磨损部位进行局部更换，不需要整体拆卸整段管线。设计过程中还充分考虑了构件的加工工艺性，每一段锥节都可以通过板材卷制拼接完成加工，不需要复杂的异型成型模具，普通的钣金加工设备就能完成单节构件的制作，

　　现场安装时也可以根据实际管线的偏移量对单节角度进行微调，适配现场安装的误差，降低现场施工的对位难度。这类构件在实际工程应用中，往往会根据输送介质的特性调整壁厚参数，输送磨损性较强的介质时可以适当增加弯管外侧的壁厚，提升构件的耐磨使用寿命，输送腐蚀性介质时也可以在参数调整阶段直接修改内壁防腐层的预留厚度，不需要重新调整整体结构尺寸，参数化的设计逻辑能够覆盖绝大多数常规低压管路的变径转向需求，减少设计人员的重复建模工作量。
