两英寸masoneilan气动调节阀结构设计

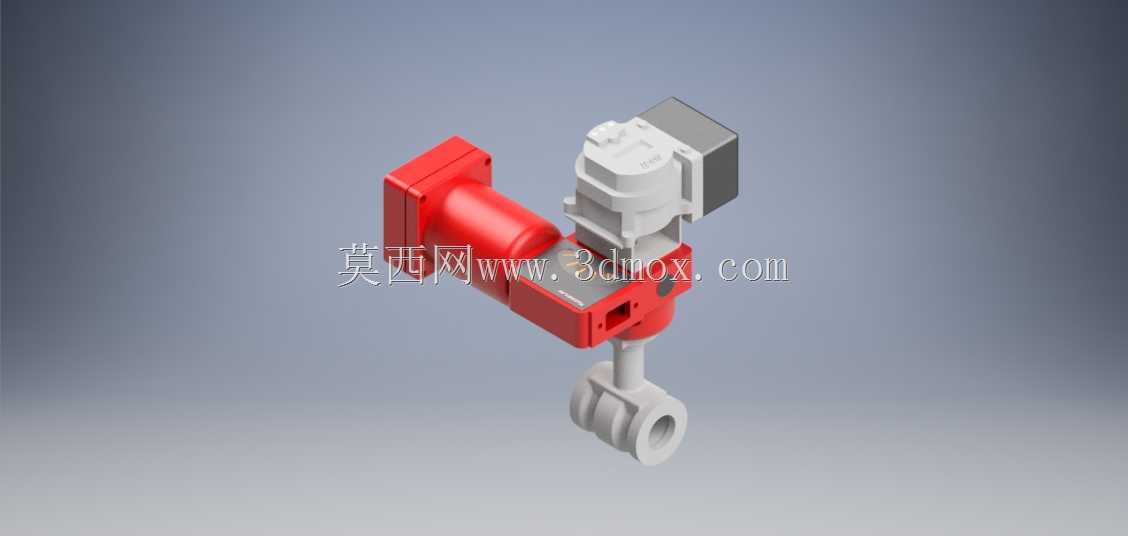

　　这款两英寸规格的masoneilan调节阀，主要面向工业流体管路的流量、压力精准调控场景，常见于石化、电力、轻工等行业的工艺管线上，承担介质节流、参数稳定的核心作用。从结构设计来看，整体采用直装式气动执行机构与阀体直连的布局，执行机构侧的红色壳体为气动驱动单元的防护外壳，内部集成气室、复位弹簧与推杆传动结构，上方灰白色组件包含电气定位器安装位与行程反馈模块，可直接对接工业控制系统的4-20mA控制信号，实现阀门开度的连续调节。阀体部分采用下进上出的流道结构，底部法兰接口适配两英寸公称通径的工业管路，连接尺寸符合通用管路法兰标准，安装时无需额外定制转接件，可直接匹配同通径的工艺管线。设计过程中优先考虑了执行机构与阀体的同轴度，

　　推杆与阀杆采用刚性连接结构，避免传动过程中的卡滞问题，执行机构侧的安装面预留了足够的手动操作空间，当气源中断时可通过顶部的手动旋钮完成应急开度调整。外形尺寸上，执行机构横向宽度控制在合理范围，不会占用过多管线周边的安装空间，阀体底部到执行机构顶部的总高度适配常规管廊的安装净空，侧面的电气接口朝向可根据现场布线需求调整，避免与周边管线、桥架产生干涉。从功能特性来看，该阀的节流元件采用抛物线型阀芯，调节精度高，流量特性适配大多数工业过程控制的需求，阀体流道做了顺滑过渡处理，可减少介质流经时的压损，同时降低高速介质对阀体内壁的冲蚀。设计时还考虑了维护便利性，执行机构与阀体的连接采用快拆式螺栓结构，现场更换阀芯、

　　密封件时无需将整个阀门从管线上拆下，可大幅缩短检修停机时间。密封结构采用多重填料密封设计，可适配不同温度、压力的气体、液体介质，避免运行过程中的外漏问题。整体建模过程严格按照实物的装配关系拆分零件，各部件的配合间隙、安装定位特征都做了还原，可直接用于管路布局的干涉检查、运维培训的演示模型，也可作为同类型调节阀设计的参考蓝本，帮助结构设计人员快速掌握直装式气动调节阀的布局逻辑与安装边界要求，在做管线布置时提前预留足够的操作、维护空间，避免后期安装时出现空间不足的问题。
