扇形渐变曲面参数化肘部构件结构设计

　　这类扇形渐变曲面的肘部构件，常应用在大跨度曲面围护、异形通风管道转接、景观曲面结构支撑等场景中，作为曲面过渡段的核心受力与造型构件，需要同时兼顾曲面顺滑度、结构刚度以及安装对接的精度要求。从实际工程落地的角度看，这类构件的设计难点在于多段渐变弧面的曲率连续控制，每一段扇叶状曲面的弦长、拱高都沿着扇形展开方向呈线性渐变，相邻曲面之间的拼接缝隙需要控制在装配公差允许范围内，避免后续覆面或者安装密封件时出现错位漏缝的问题。设计过程中首先要确定构件的安装边界，也就是扇形内弧的安装基准直径、外弧的最大展开半径，以及整体构件的轴向厚度，这三个核心尺寸直接决定了构件的适配场景，比如用于通风管道转接时，内弧直径需要匹配上游管道的外径，

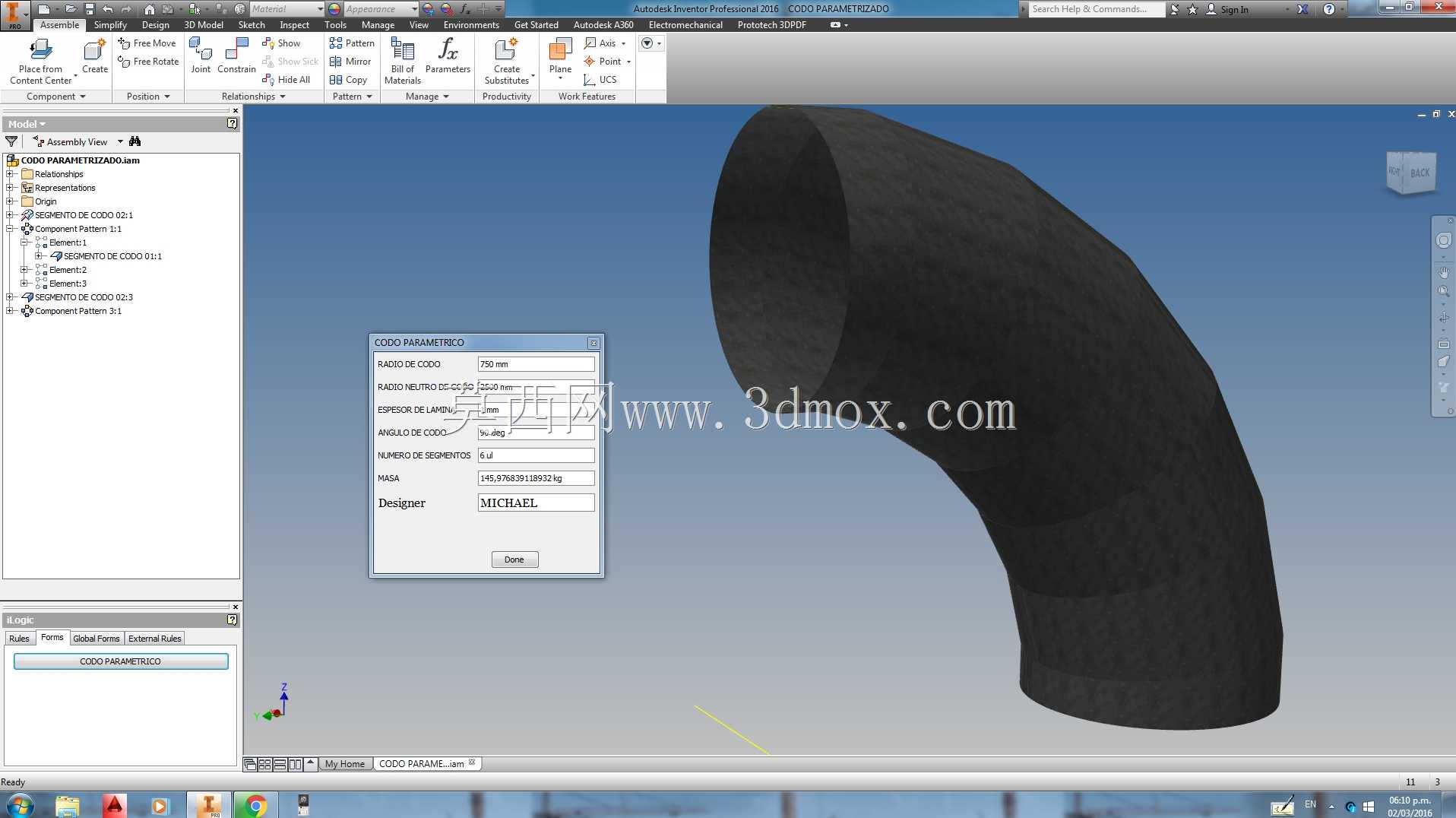

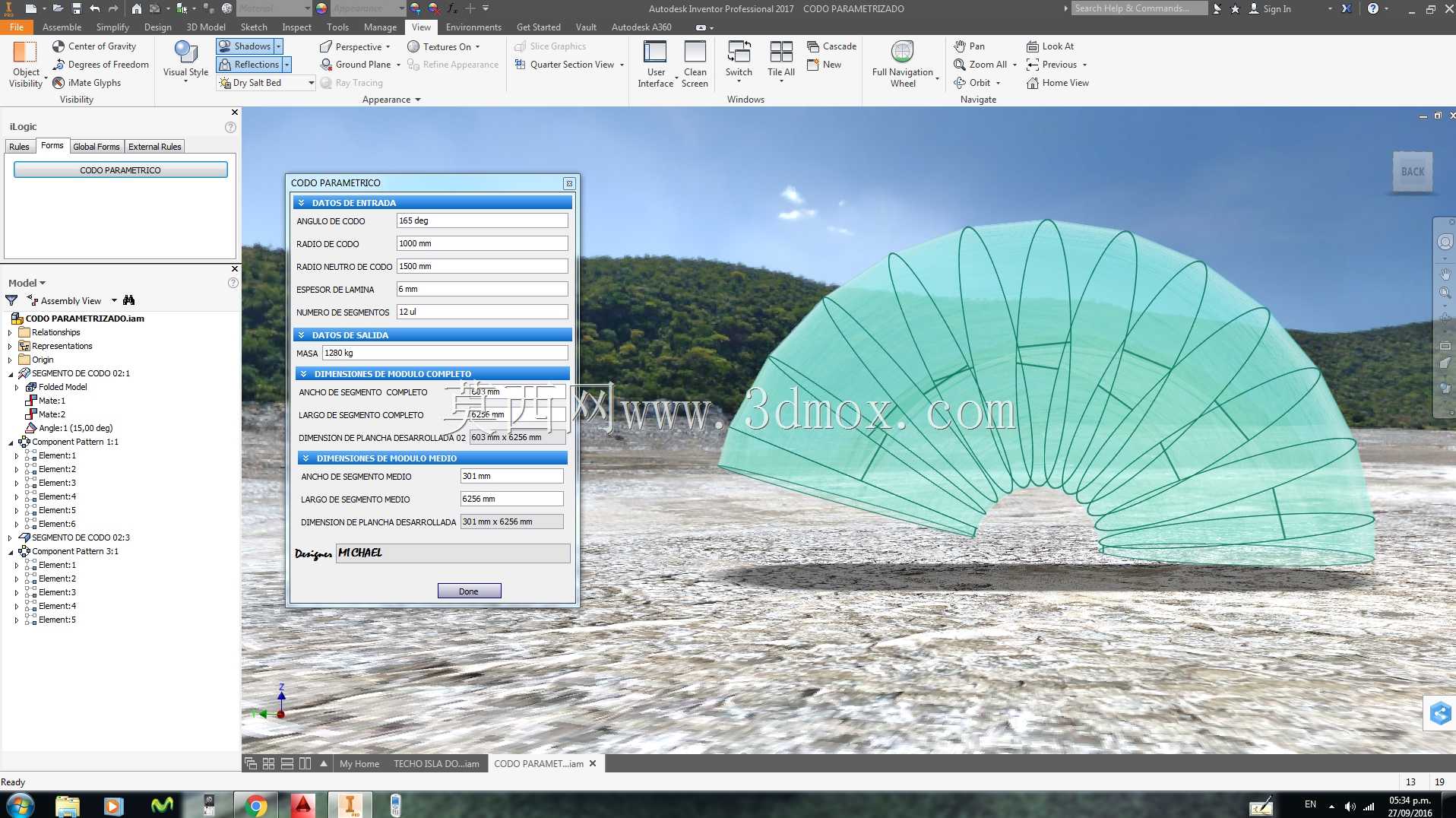

　　外弧尺寸要适配下游扩口段的安装空间，轴向厚度则要根据风压荷载计算对应的板材厚度，避免曲面在风压作用下产生过大形变。参数化建模的思路是先建立基准极坐标系，以内弧圆心为坐标原点，将整个扇形展开角等分为若干个单元截面，每个截面的轮廓线根据渐变规律生成对应的弧段，再通过放样命令生成连续的曲面实体，过程中需要反复调整每个截面的控制点位置，保证曲面的高斯曲率变化均匀，不会出现局部曲率突变导致的应力集中问题。在实际安装时，构件的内弧端设置有对接法兰边，法兰边上的安装孔位需要和对接构件的孔位完全同轴，孔位的位置度公差要控制在0.2mm以内，避免安装时出现螺栓无法穿入的问题；外弧端则根据应用场景的不同，可设置包边或者焊接坡口，

　　用于和外围结构做固定连接。这类曲面构件如果采用金属板材加工，需要提前在模型中展开每个曲面单元的下料轮廓，标注好折弯线的位置与折弯角度，给后续钣金加工提供准确的加工依据，减少现场校形的工作量；如果采用复合材料模压成型，则需要根据曲面结构设计对应的分型面，保证脱模时不会出现曲面拉伤的问题。从结构受力角度分析，这种多段肋状的曲面结构，相比整面的扇形薄板，在相同材料用量的情况下，整体抗形变能力能提升40%以上，肋条的走向顺着曲面的应力传递方向布置，能将局部荷载均匀分散到整个构件的安装边界上，避免局部应力过大导致的构件损坏。设计时还要考虑构件的安装操作空间，内弧侧的预留间隙要满足紧固件安装的操作要求，不能出现螺栓拧紧工具无法伸入的情况，外弧侧的边缘要做倒钝处理，避免安装过程中划伤施工人员。
