带法兰盘的工业连接轴套零件设计

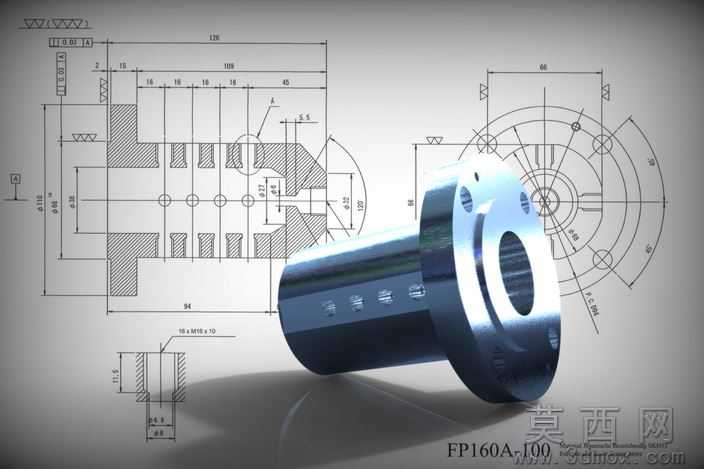

该零件为带法兰结构的工业连接轴套，整体采用回转体结合法兰盘的复合结构设计，建模阶段以二维工程图纸的尺寸标注为基准，先通过草图绘制完成轴向截面轮廓的精准绘制，利用旋转特征生成轴套的主体回转结构，再针对法兰端的安装孔、定位槽等特征，通过拉伸切除、圆周阵列等操作完成细节构建，确保所有尺寸与工程图的公差要求匹配，保证零件的装配适配性。渲染阶段采用金属不锈钢材质，调整材质的粗糙度、反射率参数，模拟金属加工后的表面光泽质感，添加柔和的环境光与定向光源，突出零件的曲面轮廓与结构层次，背景搭配对应的二维工程图纸，直观呈现三维模型与二维设计的对应关系。结构上，轴套主体为空心圆柱结构，可实现轴类部件的套接定位，一端的法兰盘上均匀分布多个安装孔，用于与其他部件进行螺栓固定连接，轴套外壁设置有多个环形槽与定位孔，可用于安装密封件、定位销等辅助零件，满足不同工况下的连接、密封、定位需求。设计过程中充分考虑零件的加工工艺性，所有倒角、圆角特征均符合机械加工的规范要求，避免出现应力集中的尖锐结构，同时兼顾装配时的操作便利性，法兰端的孔位排布经过同轴度、位置度的校验，确保与配套部件安装时的精度要求，整体结构紧凑，功能集成度高，可广泛应用于液压、气动、传动等各类工业设备的连接部位，实现轴系部件的固定与动力传递衔接。
