家用手持簸箕清洁工具三维设计

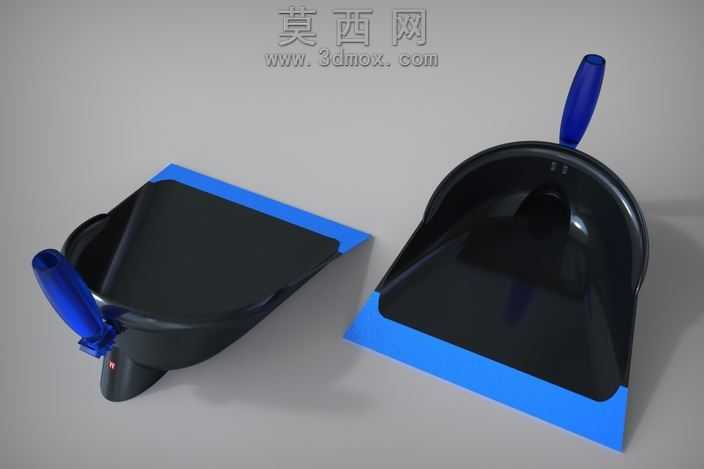

本作品为家用手持簸箕的三维数字化设计，建模阶段依托NX软件完成全参数化特征构建，首先通过草绘绘制簸箕斗身的基础轮廓曲线，针对两种不同造型的簸箕分别做曲面拉伸与边界混合处理：方形款簸箕以直角梯形为斗身基础截面，做带拔模角度的薄壁抽壳，边缘预留贴合地面的平直唇边结构；弧形款簸箕以半圆弧为斗身上沿轮廓，做顺滑的曲面过渡，保证斗身内部无清洁死角。手柄部分采用符合人体工学的曲面造型，通过扫掠命令生成带弧度的握持结构，手柄与斗身的连接位置做加强筋结构设计，通过布尔运算完成装配合并，避免使用过程中连接处断裂。渲染阶段为模型赋予真实材质，斗身主体采用高抗冲聚苯乙烯的哑光黑色塑料材质，调整材质的粗糙度与反射参数，还原硬质塑料的磨砂质感；手柄部分采用半透明蓝色PP塑料材质，添加轻微的折射与高光效果，模拟日常清洁工具手柄的软胶防滑质感；斗身边缘的蓝色贴边部分采用耐磨橡胶材质，调整材质的凹凸纹理参数，还原橡胶唇边的柔韧触感。场景搭建采用浅灰色哑光地面作为展示背景，添加三点布光系统，主光从侧上方45度角照射，突出簸箕斗身的曲面轮廓与结构线条，辅光补充暗部细节避免阴影过死，轮廓光勾勒手柄与斗身的边缘，提升模型的立体感。设计过程中充分考虑家用清洁场景的使用需求，斗身深度经过参数化调整，保证容纳垃圾的容量同时避免握持时重心过于靠前增加使用负担，边缘的橡胶唇边做0.5mm的突出设计，保证清扫时能够紧密贴合地面，不会遗漏细小灰尘，手柄的握持直径设置为32mm，符合成年人手部握持的舒适尺寸，整体结构无多余装饰部件，兼顾实用性与生产注塑的工艺可行性，所有壁厚保持均匀的2mm厚度，避免注塑生产时出现缩痕、填充不足等工艺问题，连接位置的圆角过渡均设置为R2以上，避免应力集中提升产品的使用寿命。
