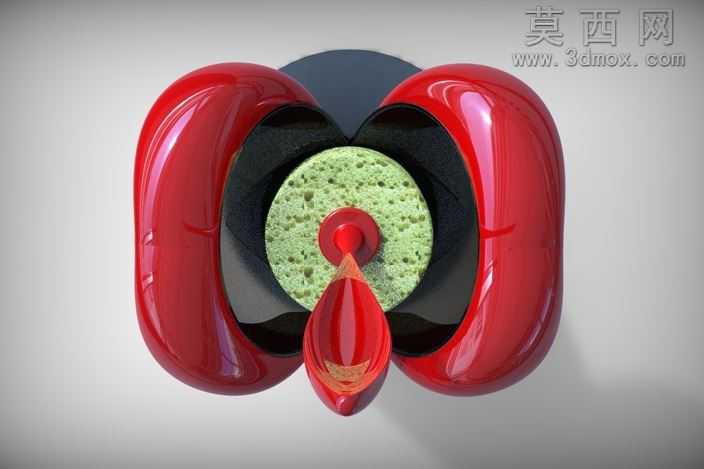

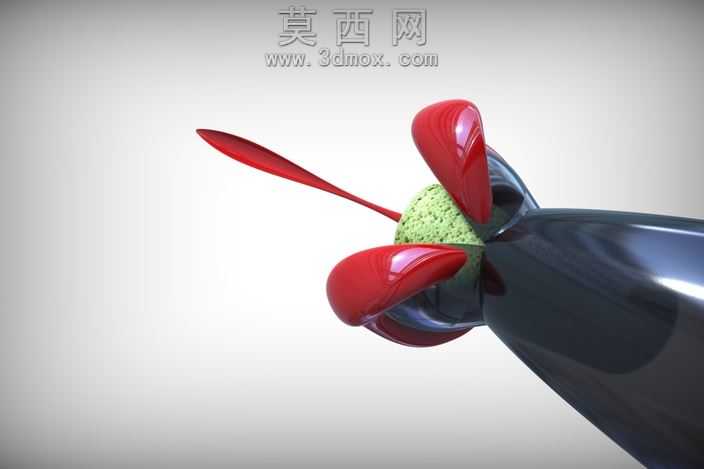

创意双瓣血滴造型家居装饰摆件

曲面设计视角下看这款创意摆件，最先要解决的是双瓣对称曲面的光顺度问题，很多新手做这类对称造型容易出现左右曲面曲率不一致，渲染出来反光断层，实物开模后合模线位置容易出现积料毛刺。做外瓣红色亮面部分的时候，特意把曲面分模线藏在了瓣体后侧的视觉盲区，不会破坏正面的完整反光效果，曲面G2连续的过渡段反复调了三次控制点，保证从任意角度看过去，红色亮面的反光都是流畅的弧形，不会出现突兀的折痕。中间的多孔质感圆盘，没有用贴图敷衍，是实打实做了随机分布的凹坑结构，凹坑的深度控制在0.8mm，既保证视觉上的多孔疏松质感，又不会因为凹坑过深导致注塑的时候出现困气缺料，后续做表面喷绒或者植绒工艺的时候，也能让绒毛附着更均匀，不会出现局部露底的情况。下方垂坠的血滴造型，和中间圆盘的衔接位置做了0.3mm的微小圆角过渡，避免尖锐衔接处应力集中，要是用树脂3D打印做样件的话，这个位置也不会因为层厚问题出现层纹堆积，后期打磨省不少功夫。中间的红色固定凸台，特意做了1°的脱模斜度，和中间圆盘的配合间隙留了0.1mm，装配的时候不用硬敲，轻轻压合就能固定到位，后续如果要更换不同颜色的中间圆盘，也能轻松拆卸，不会刮花接触面的漆面。调试材质的时候，红色外瓣选了高光亮面的ABS材质参数，反射率调到0.3，既不会像镜面那样反射太多杂乱环境光，又能体现出亮面烤漆的温润质感，中间多孔圆盘用了哑光多孔材质，粗糙度调到0.7，和亮面外瓣形成强烈的质感对比，视觉层次一下就拉开了。做这类家居装饰类的曲面模型，最忌讳只追求视觉效果忽略工艺可行性，之前见过不少同类型创意模型，曲面做的花里胡哨，结果拆件的时候根本没法分模，要么就是壁厚不均匀，注塑的时候出现缩水印，这款模型的整体壁厚统一控制在2mm，转角位置的壁厚差不超过0.5mm，不管是做3D打印样件，还是开注塑模批量生产，都能直接用，不用再反复改结构。瓣体内部的黑色衬层，和外瓣的配合做了卡扣结构，不用打胶就能固定，后期如果要在内部加小灯组做发光效果，拆开衬层就能走线，不用破坏外部结构，预留的走线槽藏在血滴造型的内部，从外面完全看不到线路，整体整洁度很高。
