凸轮式联轴器结构设计方案展示

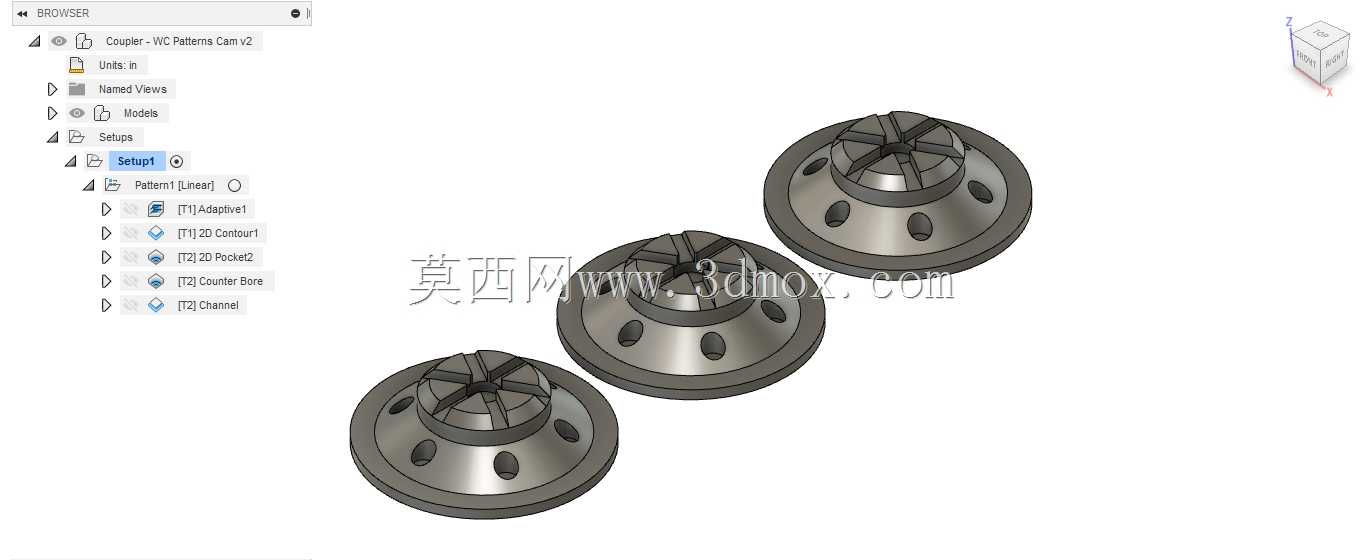

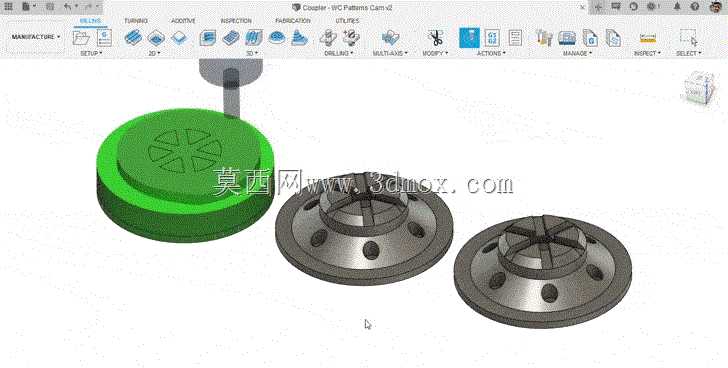

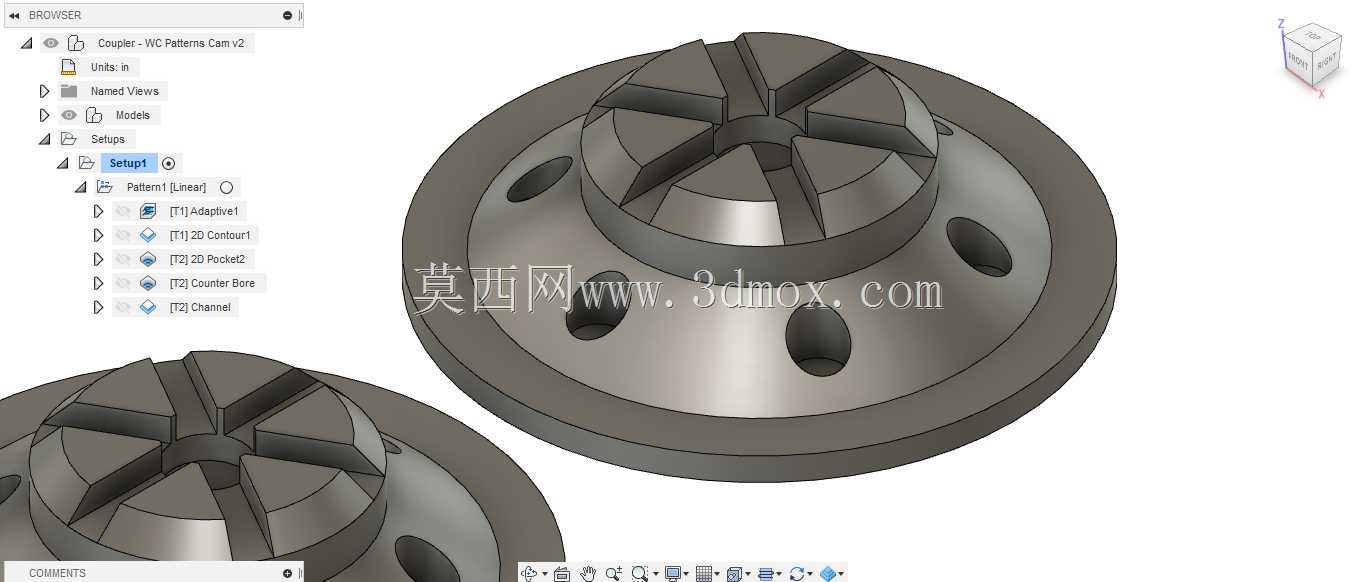

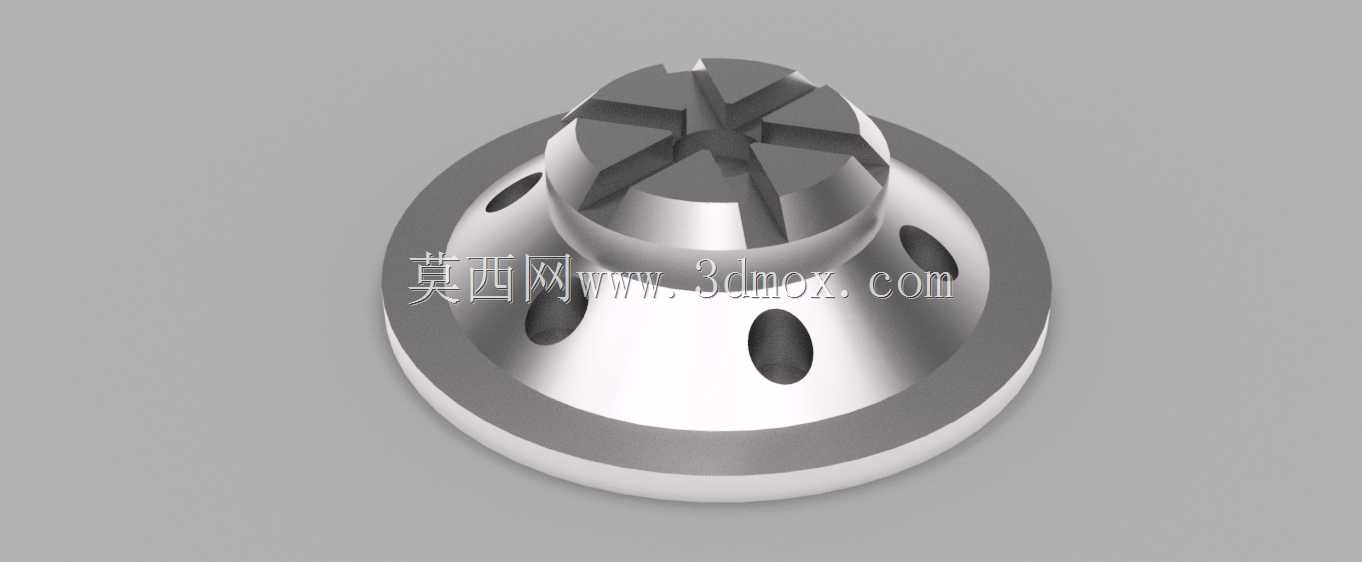

　　这类凸轮结构联轴器，主要应用在中小功率的传动链路中，常见于轻工自动化设备、小型输送机构、桌面级加工设备的动力输出端与执行端的连接场景，用来补偿两轴安装时产生的少量径向、角向偏移，同时依靠凸轮啮合的结构特性，传递稳定扭矩的同时，具备一定的缓冲吸振能力，避免硬连接状态下，轴系受冲击载荷出现键槽崩裂、轴颈疲劳断裂的问题。从结构设计逻辑来看，整个耦合副分为主动端与从动端两部分，主动端的绿色凸轮座采用端面辐射状的凸轮齿结构，齿形做了圆弧过渡处理，没有尖锐应力集中棱边，啮合过程中齿面接触为面接触而非线接触，能有效降低长期运转下的齿面磨损速率；从动端的两个金属法兰盘，端面开有与凸轮齿匹配的凹槽，法兰盘圆周均匀分布沉头安装孔，

　　用来与被连接轴的轴端法兰通过紧固件锁紧，安装孔的位置度公差控制在0.02mm范围内，保证装配后两轴的同轴度偏差在允许区间内。设计过程中特意将凸轮啮合的接触行程做了优化，当两轴存在≤1°的角向偏移时，凸轮齿面依然能保持70%以上的接触面积，不会出现局部应力过载的情况；径向补偿量可以达到0.5mm，能够覆盖普通机加工轴系、焊接机架装配带来的常规安装误差，不需要额外加工高精度的定位止口就能完成装配，降低了现场安装的调试难度。从安装边界来看，整个耦合结构的轴向总长度控制在合理范围，最大外圆直径适配常规20-30mm轴径的连接需求，法兰盘的厚度满足紧固件锁紧的强度要求，不会在额定扭矩下出现法兰变形；凸轮座采用非金属材质与金属法兰啮合的组合，

　　一方面可以降低啮合过程中的传动噪音，另一方面在出现过载时，凸轮齿会先发生微量形变，保护后端的电机、减速器等核心动力部件不受冲击损坏。整个结构没有多余的复杂零件，拆解后仅包含三个核心构件，日常维护不需要专用工具，仅需定期检查啮合面的磨损情况即可，适合在维护空间有限的设备内部安装使用；凸轮齿的型线采用等距曲线设计，正反转向下的传动间隙控制在0.1mm以内，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致装配卡滞、运转温升过高的问题，能够满足常规正反转切换频次不高的传动场景使用需求。
