齿轮式润滑供油油泵结构设计

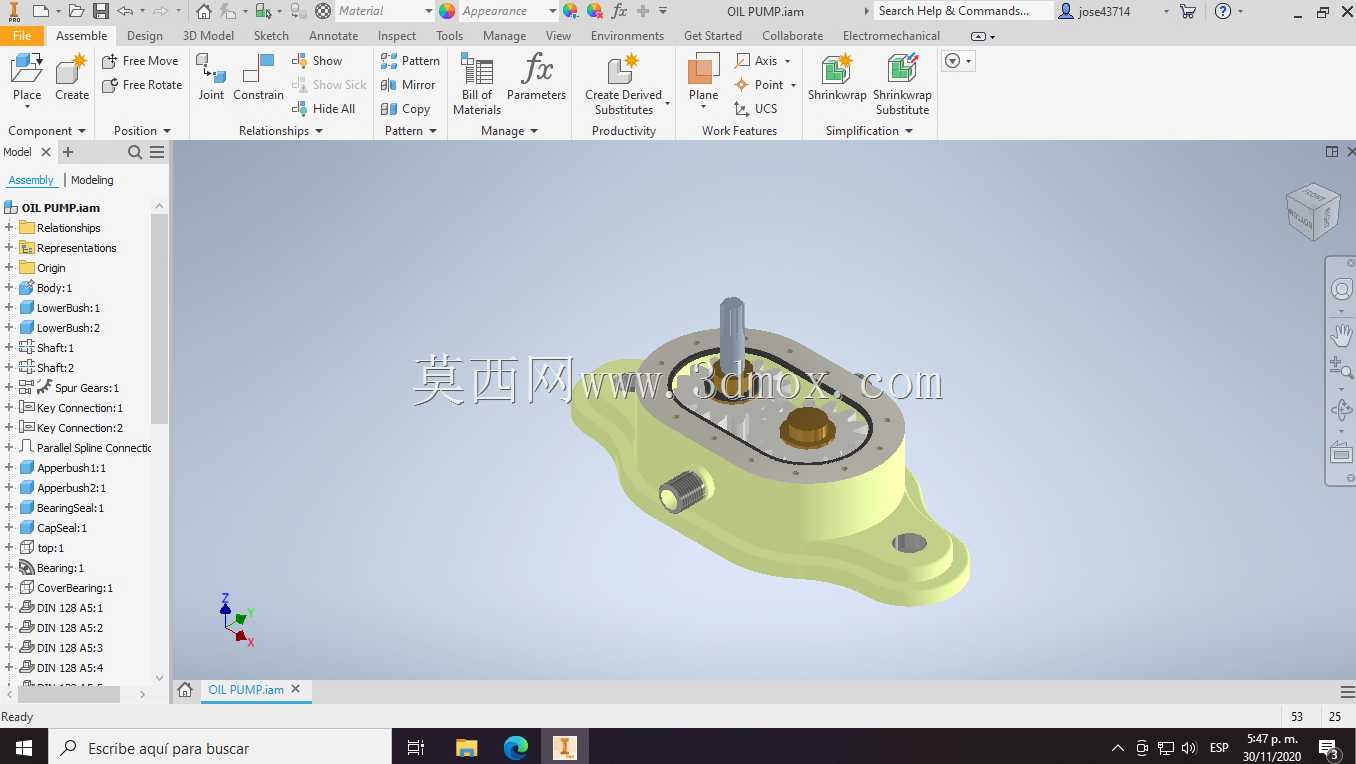

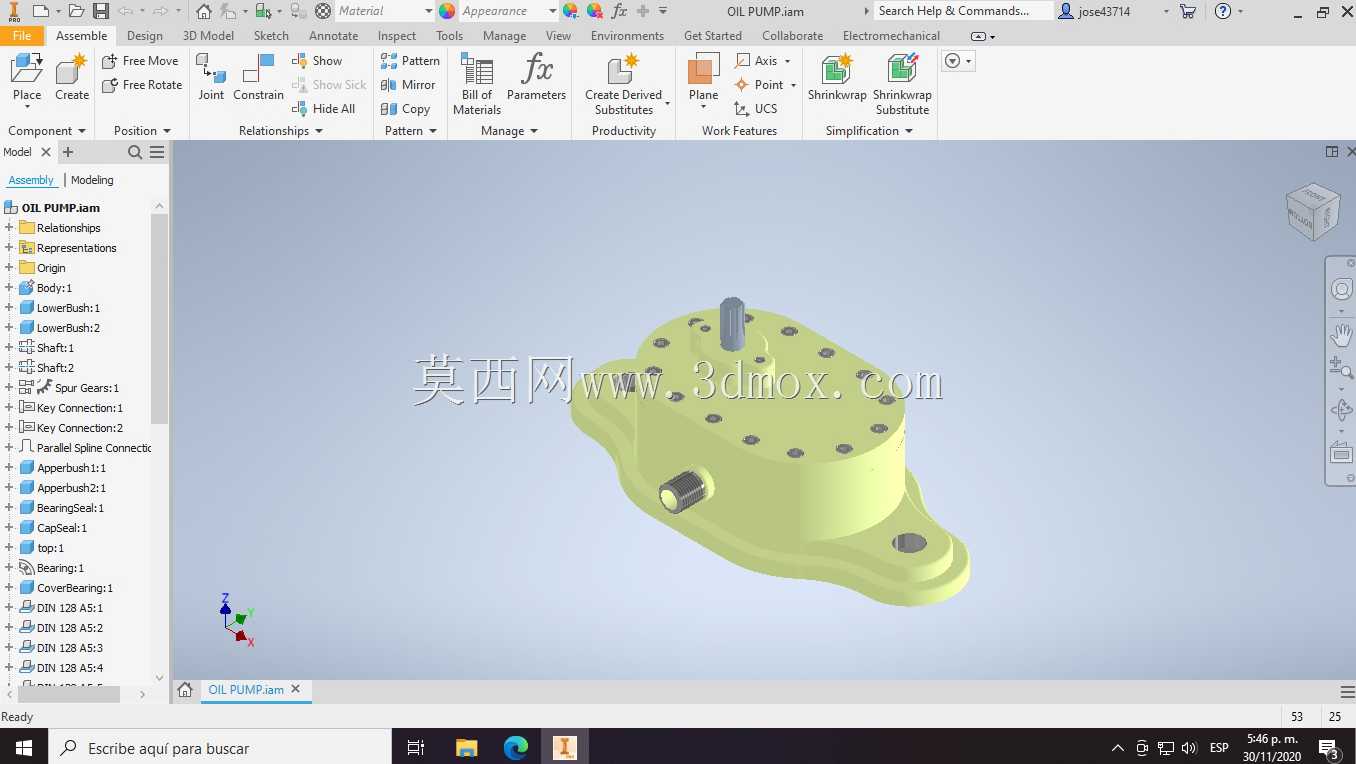

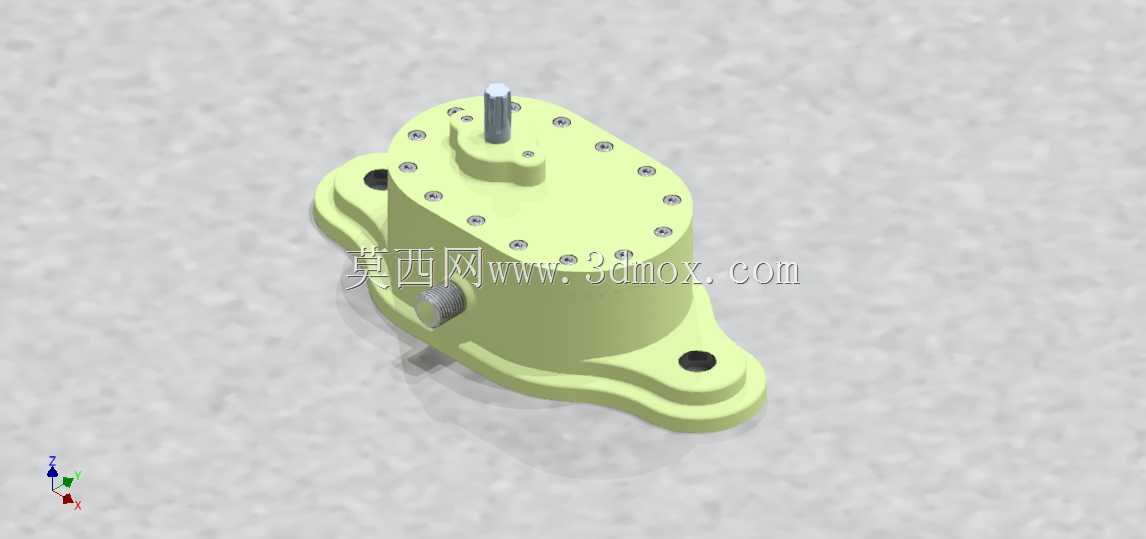

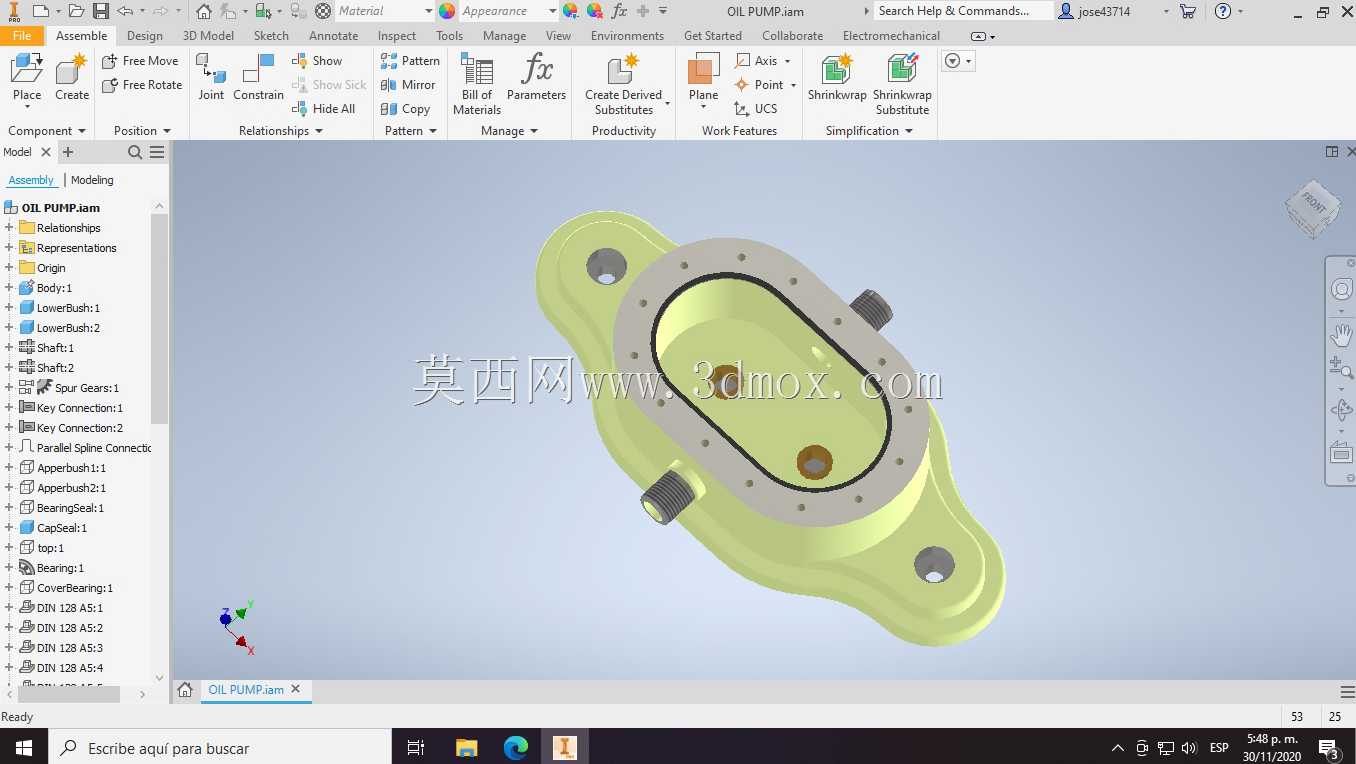

　　这款油泵主要面向工业润滑系统、小型液压回路的供油场景设计，核心作用是为摩擦副持续输送具备一定压力的润滑油，或是在低压流体输送回路中完成介质的定向增压输送，常见应用在小型机床主轴润滑回路、内燃机辅助润滑单元、小型液压工装的动力供油段，能够在额定转速下稳定输出流量，避免运动部件因缺油出现干磨、烧蚀等失效问题。从结构设计逻辑来看，这款泵采用外啮合齿轮作为核心增压元件，泵体与端盖通过周向均布的螺栓完成紧固密封，齿轮啮合过程中形成的密闭容积变化完成吸油与压油动作，相比叶片泵结构，齿轮式的油泵对油液清洁度的容忍度更高，加工装配难度更低，适合小批量生产与日常维护场景。泵体两侧延伸出带安装孔的固定耳座，安装孔的中心距、孔径尺寸经过匹配校核，

　　能够直接适配常规的安装基座平面，安装时只需保证输入轴与驱动端的同轴度误差在允许范围内，即可避免轴封过早磨损、运转异响等问题。输入轴采用伸出式结构，轴径尺寸匹配常规的联轴器、带轮连接尺寸，不需要额外定制转接件即可完成与驱动电机、动力输出轴的连接。泵体的进出油口位置结合管路布置习惯设计，能够避免管路弯折造成的流阻增大，内部流道做了圆滑过渡处理，减少油液在泵腔内的湍流损失，提升容积效率。设计过程中重点考虑了密封性能，端盖与泵体的结合面精度满足平面密封要求，轴伸位置的密封件沟槽尺寸符合标准密封件的安装要求，能够在额定工作压力下避免油液渗漏问题。整体外形轮廓紧凑，没有多余的外凸结构，在设备内部布置时不会占用过多安装空间，

　　壳体采用一体化铸造成型后做机加工处理，既保证了壳体的结构强度，也能控制整体重量，适配移动类小型设备的安装需求。齿轮参数经过匹配计算，在常用的输入转速区间内能够保持稳定的输出流量，压力脉动控制在合理范围内，不会对后端的润滑点、液压元件造成冲击，同时齿轮与泵体内腔的间隙控制在合理区间，既保证转动过程无卡滞，也能减少内泄漏，提升泵的整体工作效率。
