外啮合带轮驱动齿轮液压油泵结构

　　这款外啮合齿轮液压泵的结构设计，核心围绕低压液压系统的动力供给需求展开，在小型液压站、机床润滑回路、工程机械辅助液压支路、农用机具液压驱动场景中应用广泛，依靠一对互相啮合的渐开线圆柱齿轮在泵腔内部的容积变化完成吸排油动作，结构简单可靠，对液压油清洁度的耐受度远高于叶片泵与柱塞泵，适合工况相对复杂、维护条件有限的作业场景。

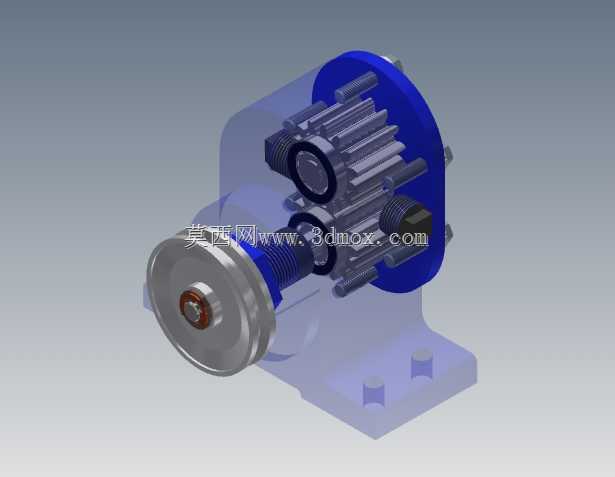

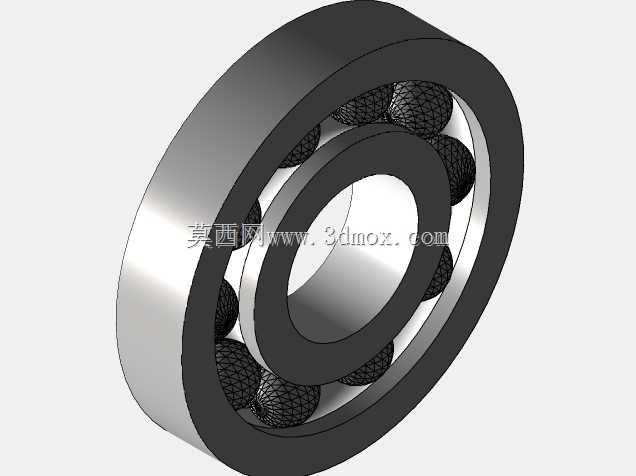

　　从结构布局来看，泵体采用分体式端盖加基座的设计，蓝色端盖通过周向均布的螺栓与透明可视化泵壳连接，既方便装配时调整齿轮啮合侧隙，也能在后期维护时快速拆解检查齿轮磨损、密封件老化情况；输入端采用带轮结构，通过三角带与动力源连接，这种传动方式可以缓冲动力端的振动冲击，避免电机或发动机的轴向、径向载荷直接作用在泵轴上，延长泵内轴承与密封件的使用寿命，带轮中心的紧固螺母与轴端挡圈设计，可防止带轮在高速运转时出现轴向窜动。

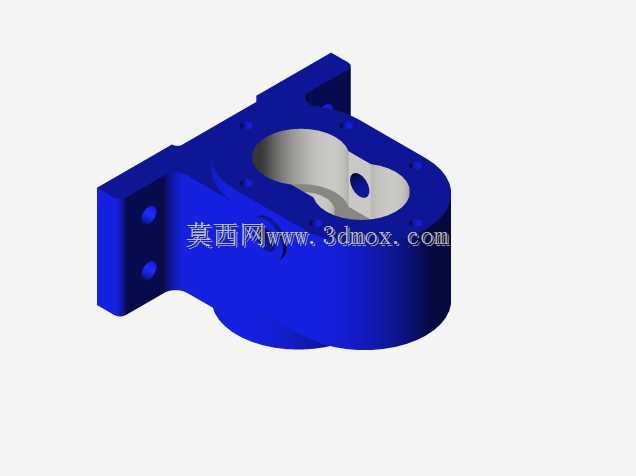

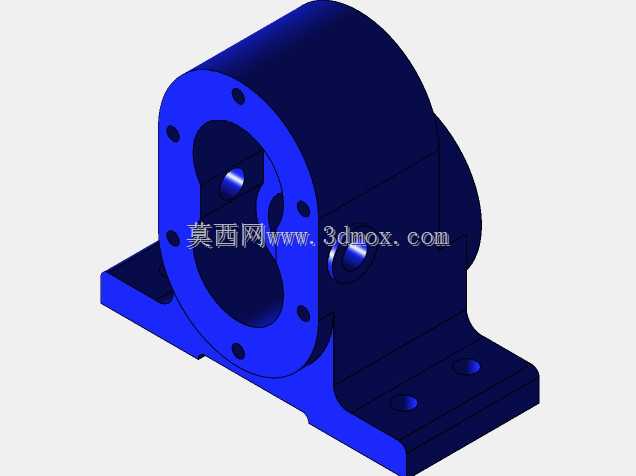

　　泵体底部的一体式安装基座设置了两个定位凸台与安装孔位，安装时可先通过凸台与安装面板的定位槽完成预定位，再穿入螺栓紧固，能有效避免泵运转时的振动导致安装错位，基座的高度设计预留了足够的管路安装空间，进出油口可根据实际布管需求布置在泵体侧方或端盖位置，适配不同的油路走向。

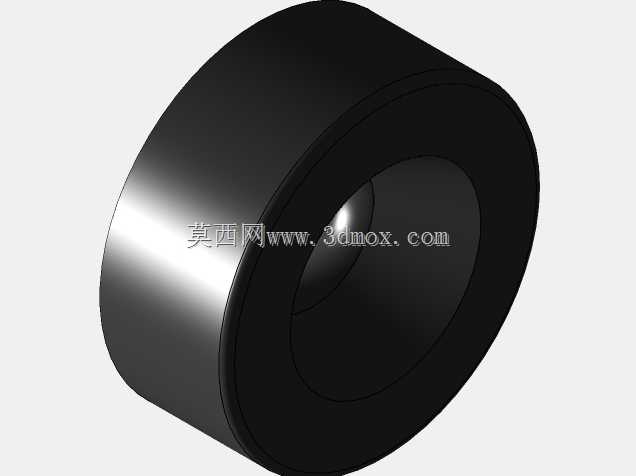

　　齿轮副采用直齿外啮合设计，齿顶与泵壳内壁、齿轮端面与端盖之间的间隙控制在微米级，既保证容积效率，又避免运转时出现卡滞，泵轴与端盖之间采用骨架油封密封，防止液压油沿轴端泄漏，同时在端盖与泵壳的结合面设置密封胶槽，装配时涂覆密封胶即可实现静密封，无需额外加工密封槽放置O型圈，降低加工成本。

　　在实际选型应用中，这款泵的额定工作压力适配6MPa以下的低压液压回路，流量随转速线性变化，带轮的直径配比可根据动力源转速调整，以此获得需要的输出流量，泵体的整体外形紧凑，安装占用空间小，可直接安装在液压油箱上方或设备机架侧面，无需额外设计复杂的安装支架，适合小型液压设备的集成化设计需求。
