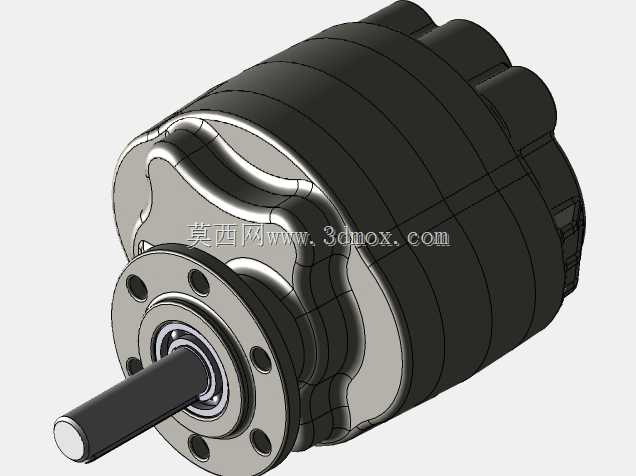

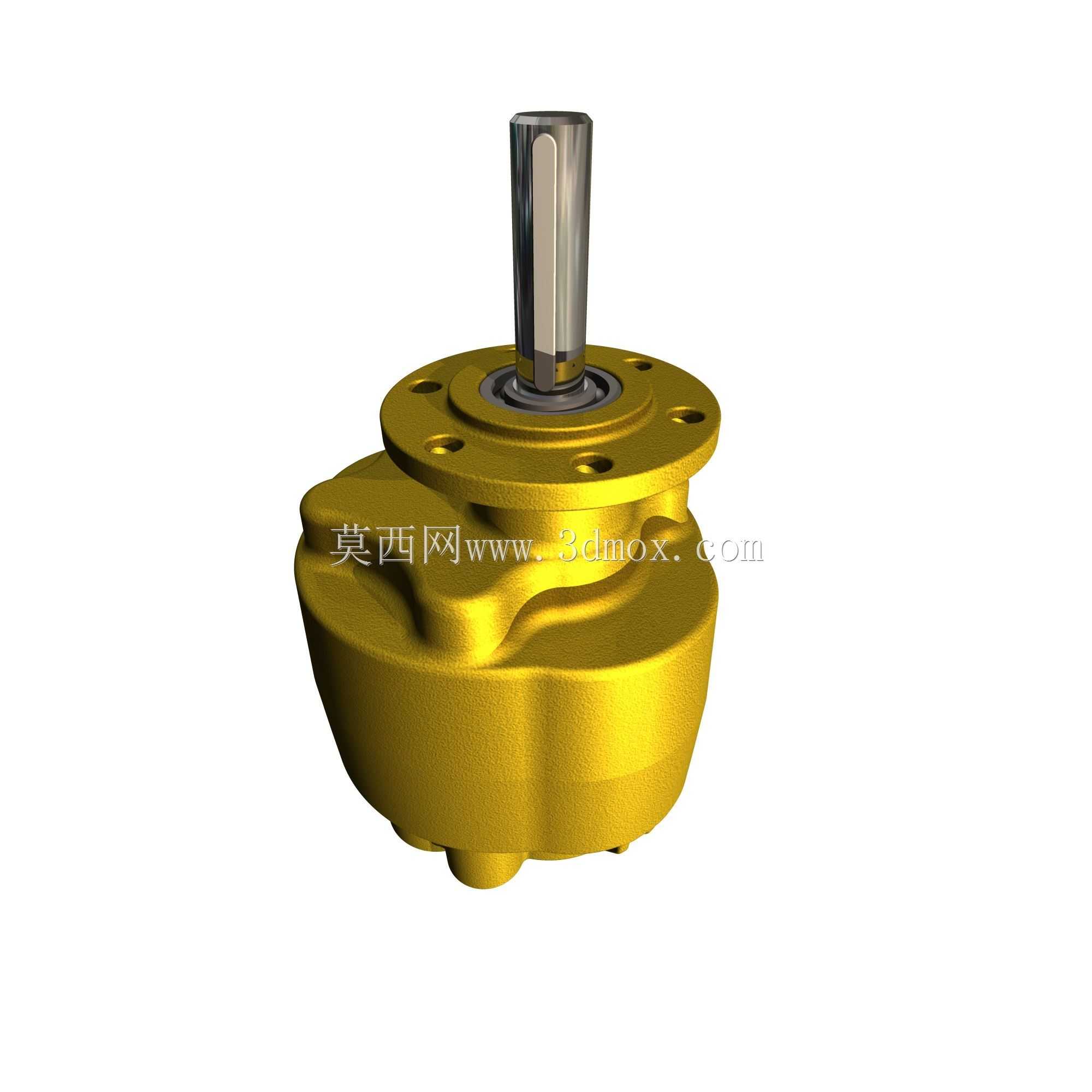

外啮合高压齿轮油泵三维结构模型

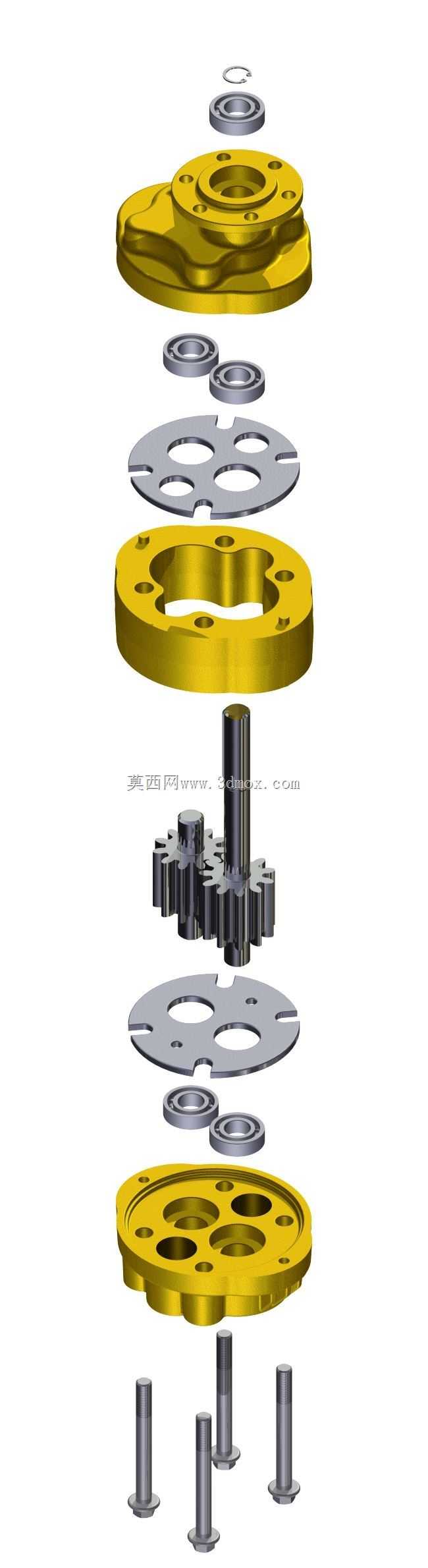

　　这款齿轮泵的三维建模完全还原了实物的装配逻辑与结构细节，建模过程中优先考虑了液压系统选型时的安装匹配需求，将法兰安装面的螺栓孔位、伸出轴的轴径与键槽尺寸、进出油口的通径与连接螺纹规格都做了1:1的参数还原，方便设计人员直接将模型导入液压站总成装配体中做干涉检查，不用反复核对二维图纸的安装边界。从实际应用场景来看，这类齿轮泵多用于中小型液压站的动力源单元，在机床液压夹紧系统、工程机械的辅助动作油路、小型注塑机的锁模供油回路中都有广泛应用，依靠一对互相啮合的渐开线齿轮在泵腔内容积变化完成吸油压油动作，相比叶片泵抗油液污染能力更强，结构更紧凑，在中低压工况下运行稳定性更突出。建模时特意拆分了泵体、前后端盖、主动齿轮轴、从动齿轮、浮动轴套、

　　密封件、安装法兰这些独立零件，每个零件的配合公差都按照实际加工要求做了预留，比如齿轮齿顶与泵体内壁的径向间隙、齿轮端面与端盖的轴向间隙，都参考行业通用的容积效率优化参数做了设定，能直观展示内部泄漏控制的结构设计思路。伸出轴部分做了阶梯轴设计，靠近泵腔一侧预留了骨架油封的安装槽位，避免高压油液沿轴向外泄漏，安装法兰采用圆形带定位止口的结构，止口与泵体的同轴度公差在模型里做了装配约束还原，能保证安装时泵轴与驱动电机轴的对中精度，减少运行时的偏磨振动。模型的外形轮廓完全按照实物测绘数据搭建，泵体的加强筋位置、出油口的朝向角度、安装孔的分布圆直径都和量产实物一致，设计人员在做液压站布局时，可以直接调用这个模型排布管路走向，

　　预留足够的安装操作空间，不用再额外测绘实物尺寸。从功能特性来看，这款齿轮泵采用固定排量设计，转速范围适配常规四级电机的输出转速，出油口的压力脉动通过卸荷槽结构做了优化，建模时也还原了端盖上卸荷槽的位置与尺寸，能直观看出困油现象的卸荷路径，对于刚接触液压元件设计的人员来说，也能通过拆解模型理解齿轮泵的工作原理，掌握容积式泵的核心结构设计要点。
