集成式液压动力控制站结构设计

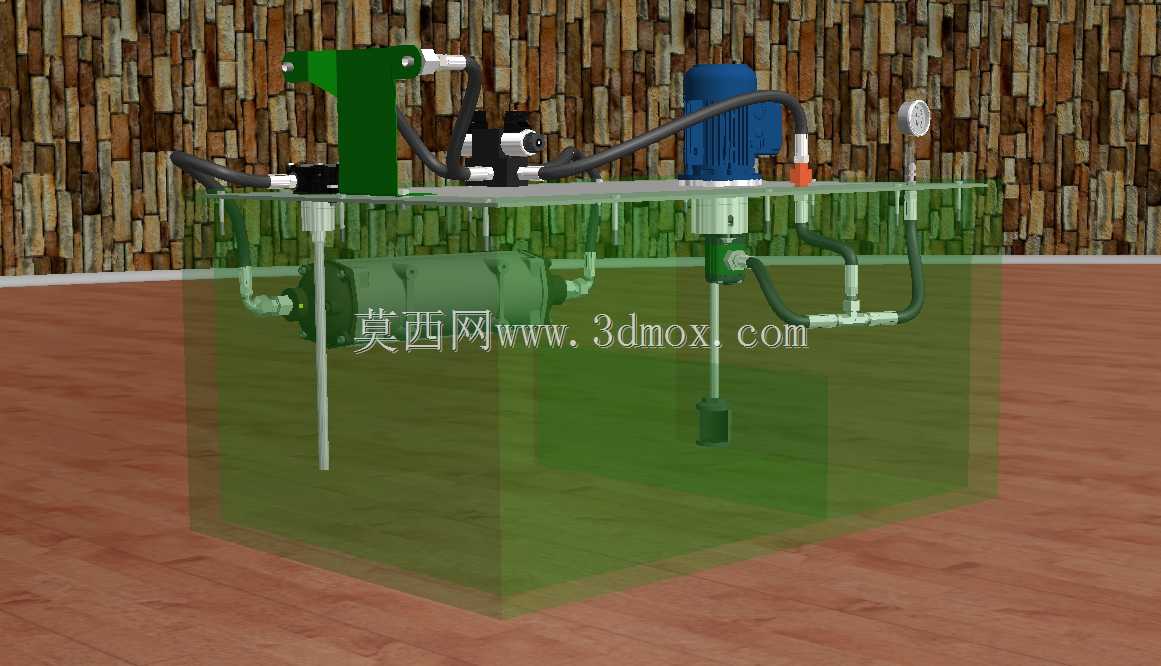

　　这套液压动力单元的设计，核心围绕中小型液压执行机构的动力供给需求展开，适配机床工装夹紧、小型自动化设备顶升、专用机具动作驱动这类对压力稳定性、安装紧凑度有要求的应用场景。整体采用上置式布局，将电机泵组、控制阀组、检测元件全部集成在油箱顶面，最大化压缩安装占地空间，油箱本体采用半透明可视化结构设计，日常巡检时可直接观察内部油液液位、油液清洁度状态，无需额外拆卸液位计护板，能大幅降低一线运维人员的日常点检工作量。

　　管路布局上，所有高压胶管均采用最小折弯半径排布，避免管路折弯处出现应力集中导致的早期破损，同时管路接头全部采用标准锥面密封形式，无需额外缠绕密封带即可实现高压工况下的无泄漏连接，后期更换元件时拆装效率更高。压力检测表设置在阀组外侧的易观察位置，表盘朝向操作侧，操作人员站在设备正面即可直接读取系统实时工作压力，无需探身到设备内侧查看，适配生产现场快速巡检的需求。

　　安装边界设计上，油箱底部预留了四个固定支脚的安装孔位，孔位间距适配常见的设备机架安装槽钢间距，可直接通过螺栓固定在设备机架顶面，无需额外加工过渡安装板；油箱顶面的元件排布预留了足够的扳手操作空间，拆卸电机、阀组接头时不会与相邻元件发生干涉，日常更换密封件、清理滤芯的操作空间充足。

　　设计过程中优先考虑了油液散热需求，油箱内部设置了挡油隔板，将回油区与吸油区分隔开，避免回油带回来的气泡直接被泵吸入造成气蚀，同时油箱的外露表面积足够适配1.8MB对应规格的系统发热量，连续长时间工作时油液温度可稳定在合理区间，无需额外加装独立冷却器即可满足常规工况使用。控制阀组采用叠加式安装结构，所有阀件直接叠装在油路块上，减少了外接管路的数量，降低了泄漏点的同时也让整体结构更紧凑，油路块内部的流道经过优化，沿程压力损失控制在较低水平，可有效降低系统无功发热。电机与泵的连接采用钟形罩+联轴器的直连结构，同轴度精度有保障，运行时的振动、噪音都控制在较低水平，适合安装在车间内部靠近操作工位的位置，不会产生过大的噪音干扰。
