顶驱配套液压动力单元储油箱结构设计

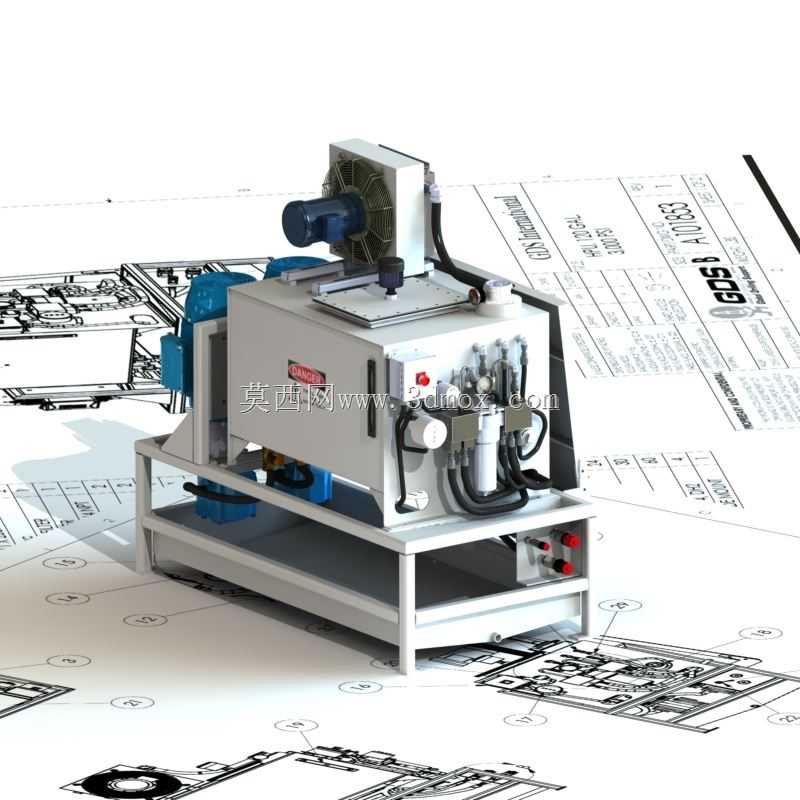

　　这款储油箱是为石油钻井顶驱装置配套的液压动力单元核心储油部件，主要应用在陆地及海洋钻井平台的顶驱液压系统中，承担整个液压回路的工作介质存储、散热、杂质沉淀以及空气分离的核心作用，区别于常规通用液压油箱，其结构设计完全匹配顶驱设备的安装空间限制与作业工况要求。从结构布局来看，整体采用橇装式集成设计，将油箱本体、冷却风机组、电机泵组、控制阀组、过滤组件全部集成在同一焊接框架底座上，省去了现场分体安装的管路对接工序，整体安装边界控制紧凑，底座预留的标准安装孔位可直接与顶驱设备的动力舱安装位适配，不需要额外制作转接支架，大幅缩减现场安装调试的周期。油箱本体采用钢板焊接的密封式结构，侧壁设置的清洗手孔方便后期检修时清理箱底沉积的杂质，

　　顶部预留的注油口带空气过滤装置，避免加注液压油时外界粉尘杂质进入系统，箱体侧面设置的液位液温一体计可实时观测箱内油位与介质温度，方便运维人员快速判断系统运行状态。设计阶段充分考虑了钻井平台的振动工况，所有外接管路的接头都采用抗震型密封结构，电机泵组与底座之间加装了减震垫，避免设备长期运行过程中管路接头出现渗漏、紧固件松动的问题；集成的风冷式冷却器直接安装在油箱顶部靠近回油口的位置，系统回油可第一时间经过冷却器降温后再进入油箱，避免高温回油直接冲击箱内介质导致整体油温过快升高，适配钻井作业长时间连续运行的散热需求。阀组采用集中式排布在油箱侧部的操作面，所有压力调节阀、截止阀的操作手柄都预留了足够的操作空间，

　　不需要拆解外围护板即可完成压力调整、油路通断的操作，日常运维的可达性较强。油箱底部设置的排污口位于箱体最低位置，换油时可完全排空箱内沉积的污油与杂质，避免残留杂质污染新注入的液压油。整套结构在建模时完全还原了实际加工的折弯、焊接工艺细节，所有安装位的孔位尺寸、部件间距都按照实际装配公差设置，可直接用于液压站生产的下料、装配参考，也可作为同类紧凑型橇装液压动力单元的结构设计参考模板，适配各类对安装空间有严格限制的工业设备液压系统配套场景。
