啮合式钢制传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-06-28 ID:670745
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计
  • 啮合式钢制传动齿轮组结构设计

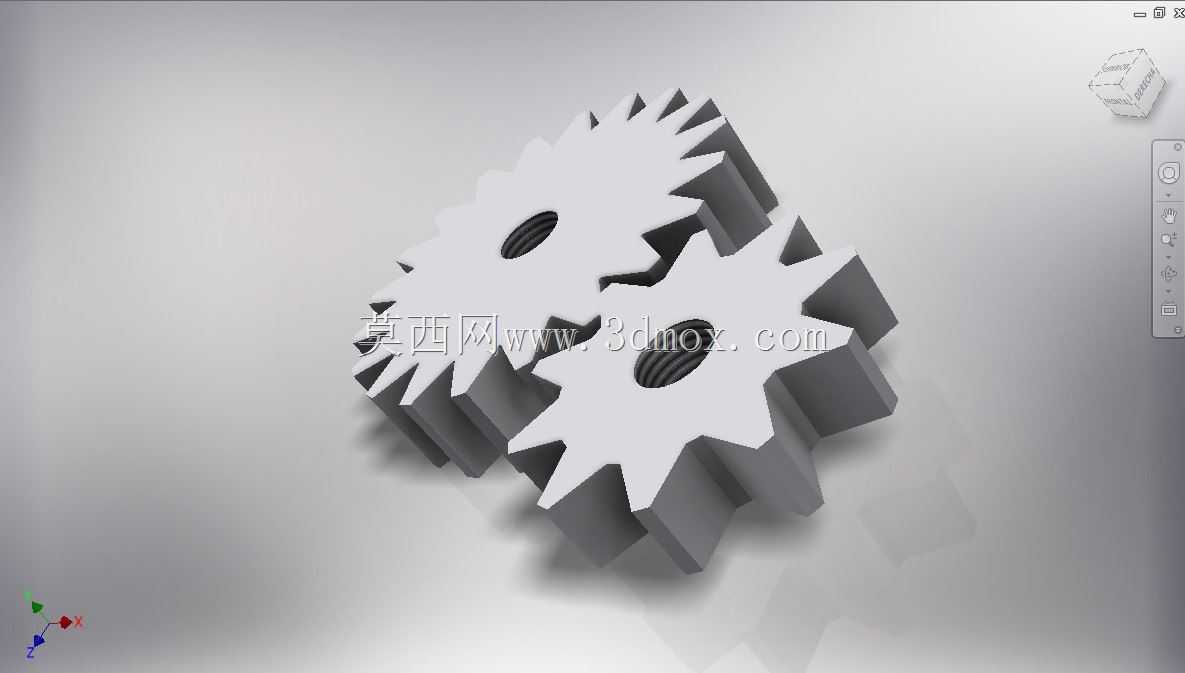

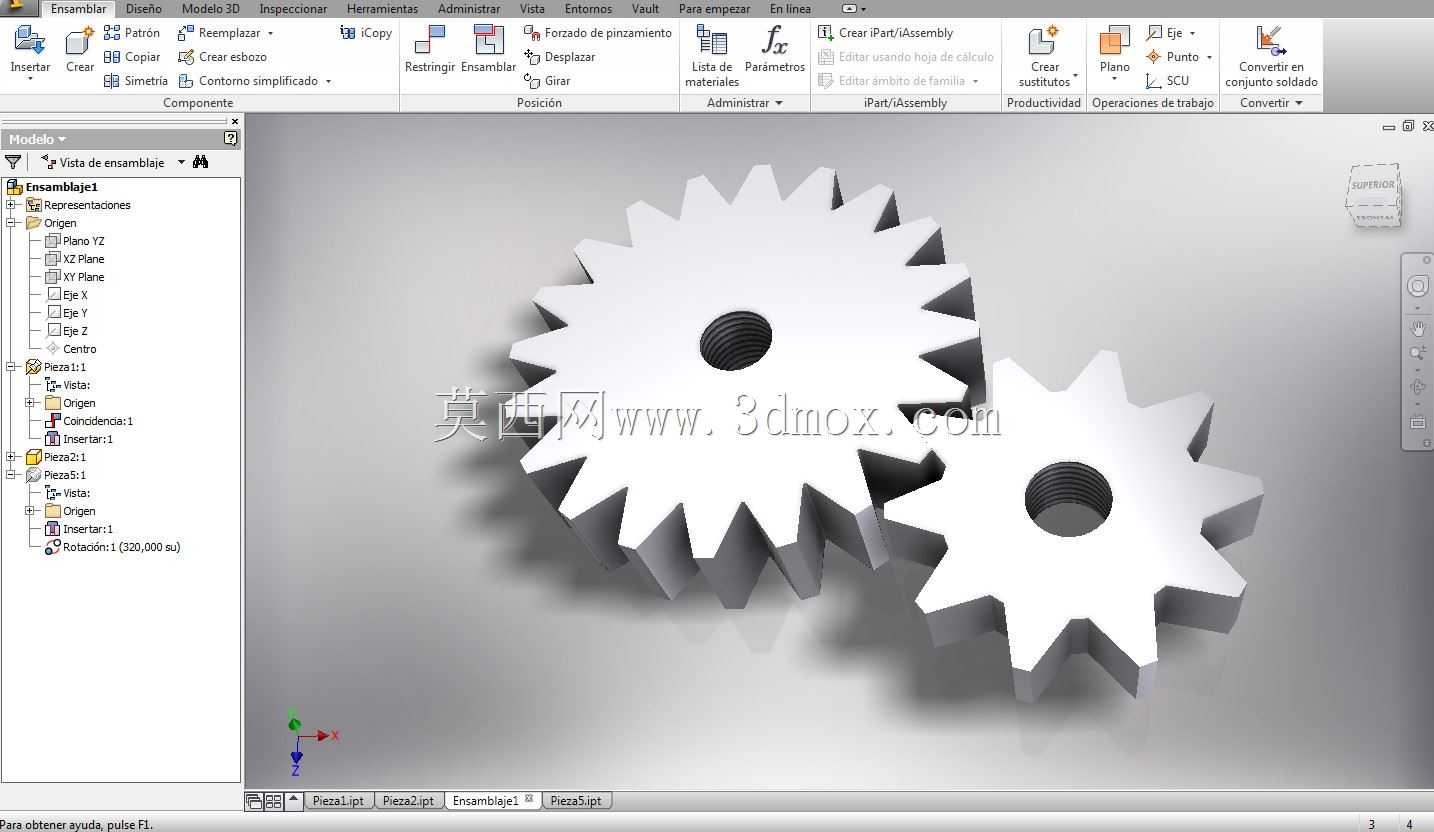

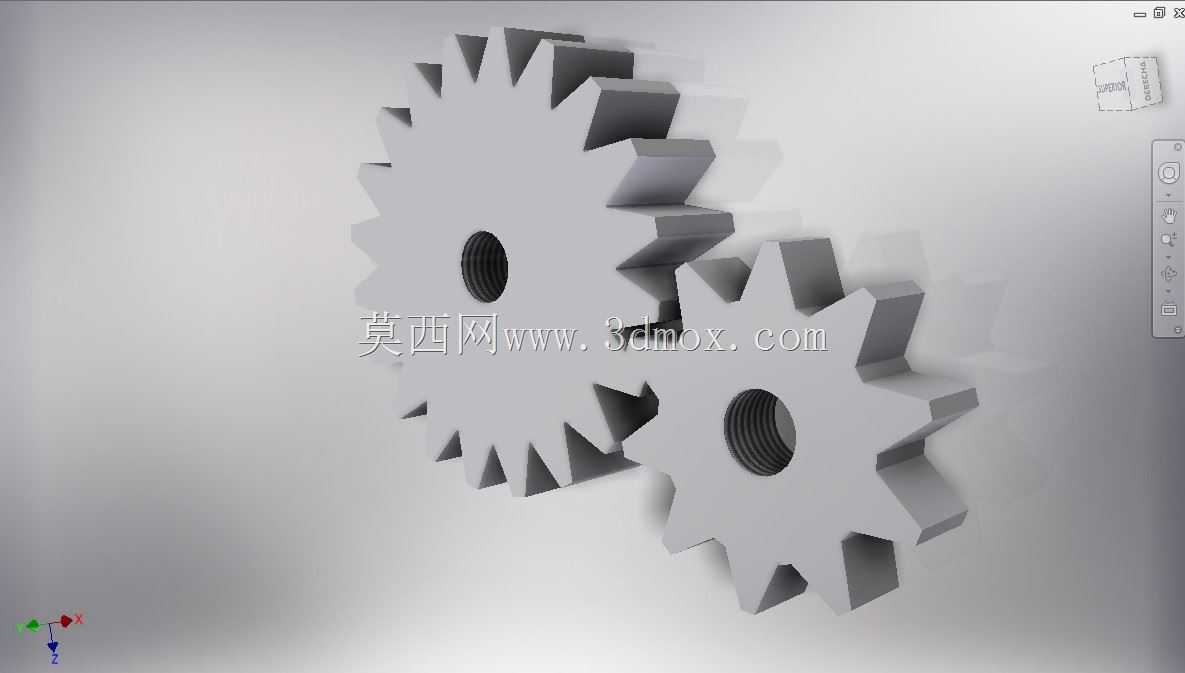

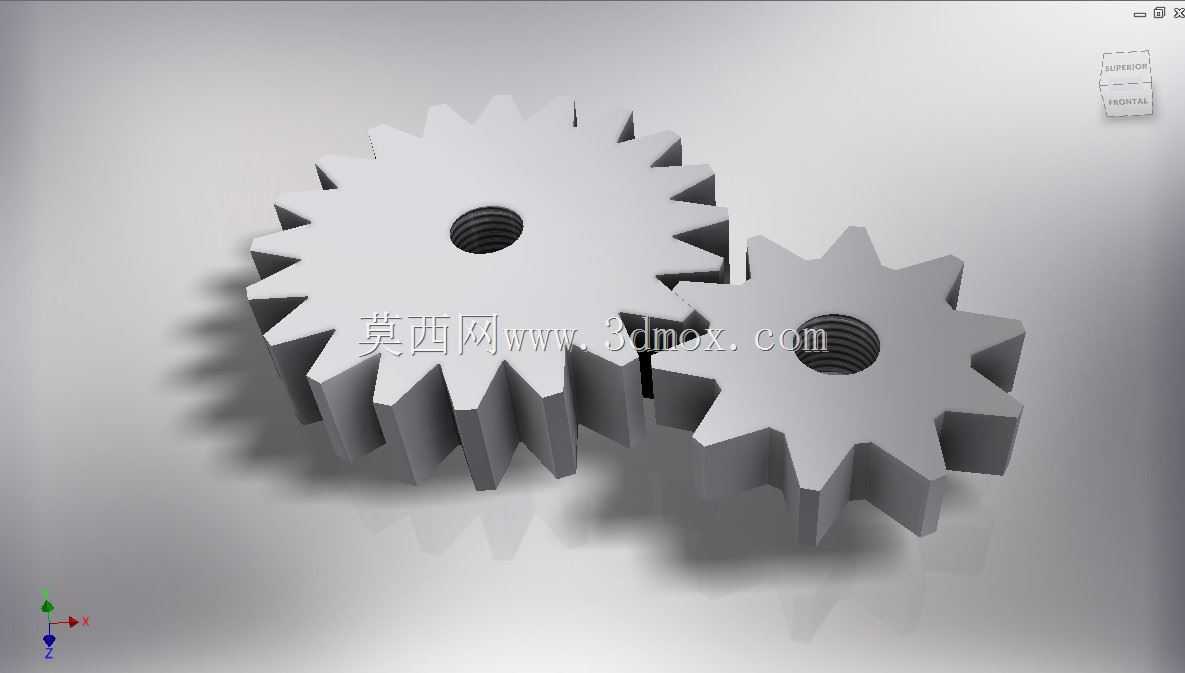

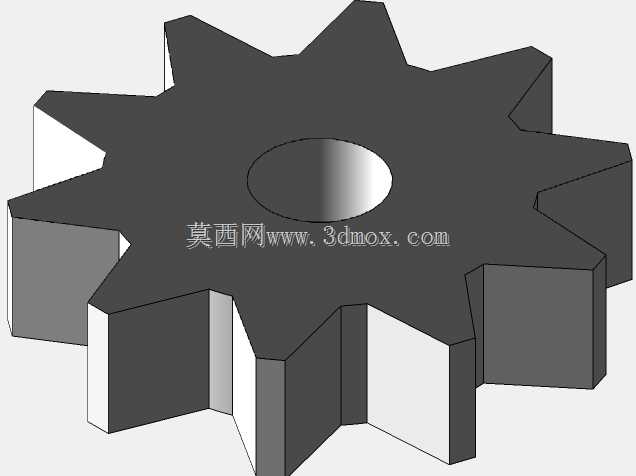

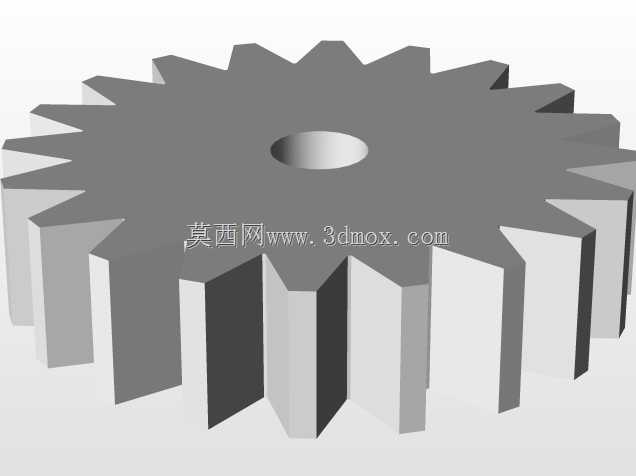

  这套啮合齿轮组的设计核心围绕定比传动场景展开,在轻工输送设备、小型自动化工装、精密进给机构中都有广泛适配空间,可作为动力传递的核心执行部件,完成输入轴与输出轴之间的转速匹配、扭矩传递功能。设计阶段优先考虑了啮合重合度的合理性,两个齿轮的齿形采用标准渐开线轮廓,齿顶高、齿根圆角参数经过反复校核,确保传动过程中不会出现根切、卡滞问题,运行时齿面接触应力分布均匀,能有效降低长期运转后的齿面磨损速率。从结构细节来看,两个齿轮中心均设置了带内螺纹的安装孔,可直接通过螺纹紧固件与传动轴完成锁紧固定,无需额外设计键槽连接结构,大幅简化了配套轴端的加工工序,也能缩小整套传动机构的轴向安装尺寸,适配安装空间紧凑的设备布局。齿宽参数经过匹配计算,

  在保证额定扭矩传递能力的前提下,控制了齿轮自身的重量,降低传动过程中的转动惯量,让启停阶段的动力响应更迅速,减少传动冲击。设计过程中同步校核了中心距公差范围,给出了明确的安装边界要求:两轴平行度公差需控制在0.02mm以内,中心距偏差不超过±0.03mm,避免因安装误差导致的偏载、齿面局部磨损加剧问题。齿端做了微小倒角处理,既可以去除加工毛刺,也能在装配啮合时起到导向作用,降低装配对位的难度。齿轮的齿向误差、齿形公差均按中等精度传动等级设定,兼顾加工经济性与传动平稳性,既不需要过高的加工成本,也能满足多数通用工业场景下的传动噪音控制、传动效率要求。这类齿轮组可直接替换现有小型设备中磨损的同参数传动部件,也可作为模块化传动单元集成到新设计的小型机械结构中,适配转速不超过1500rpm、传递扭矩在额定范围内的动力传输场景,日常维护仅需定期在齿面涂抹润滑脂即可保证长期稳定运行,不需要复杂的维护工序。
