小型移动式混凝土搅拌设备结构设计

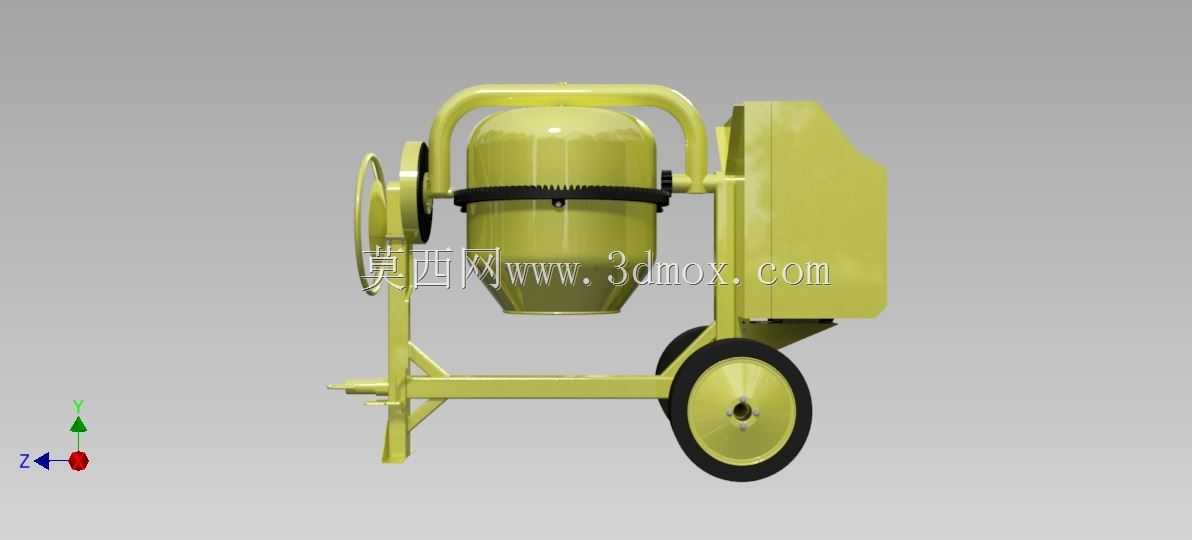

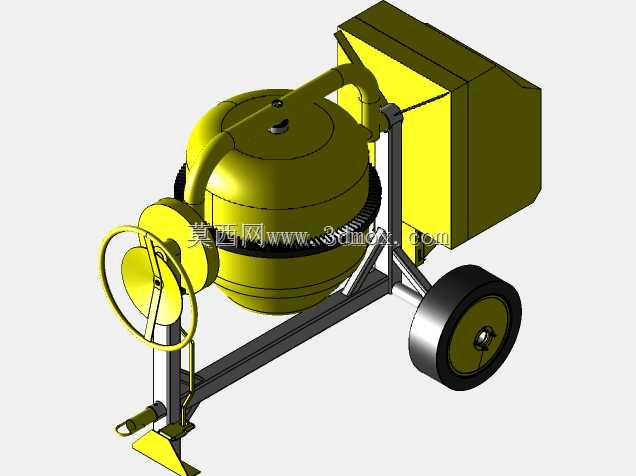

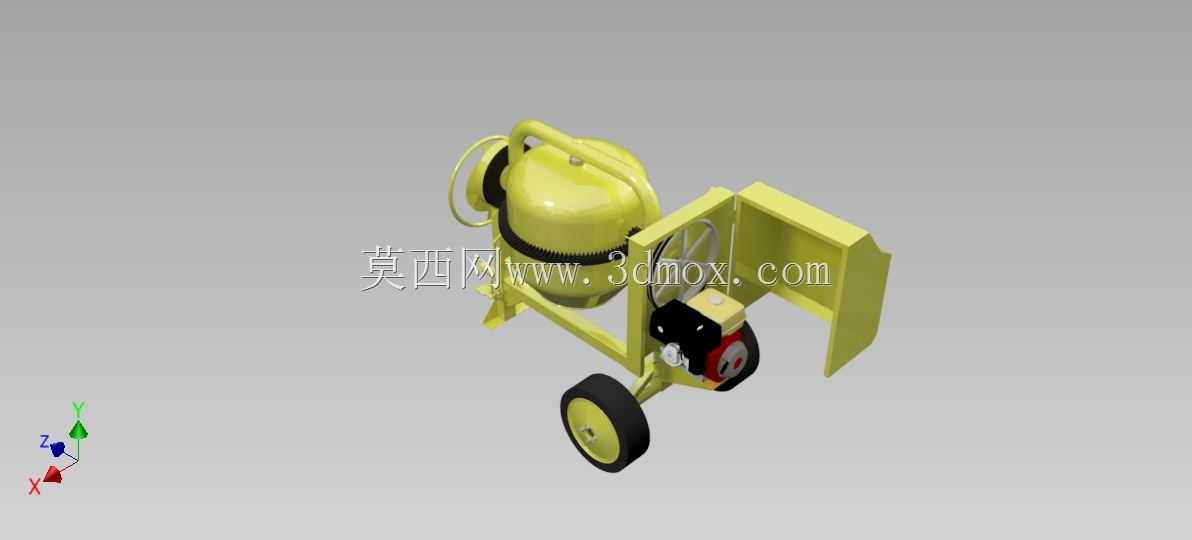

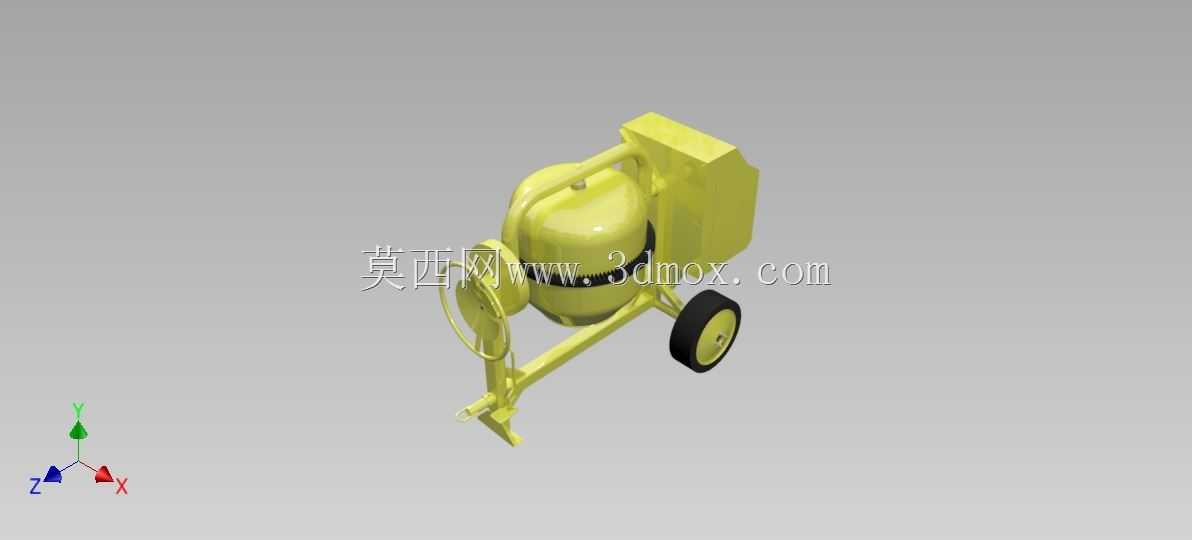

　　在小型土建施工、家装拆改、乡村自建房这类作业面狭窄、大型商混设备无法进场的场景中，移动式小型搅拌设备是现场拌制砂浆、细石混凝土、少量特种混凝土的核心作业工具，这类设备不需要固定安装基础，依靠自带的行走轮即可在作业场地内灵活转场，适配零散、小体量的拌合作业需求。该款搅拌设备采用卧式梨形搅拌筒结构，搅拌筒通过机架上的托轮组支撑，依靠齿圈传动带动筒体绕自身轴线回转，筒内设置的螺旋导料叶片在筒体正转时完成物料的提升、翻搅、混合作业，反转时即可将拌和好的物料沿导料槽向外排出，不需要额外设置卸料机构，结构简单可靠，日常维护仅需定期检查托轮磨损、传动皮带张紧度即可，适配工地多尘、高负荷的作业环境。设计过程中优先优化了动力单元的安装结构，

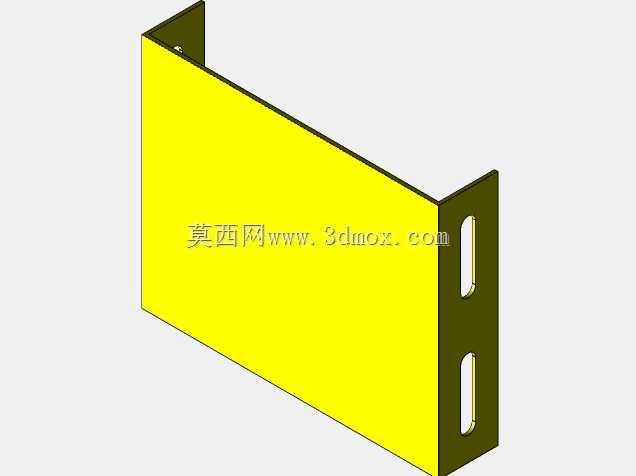

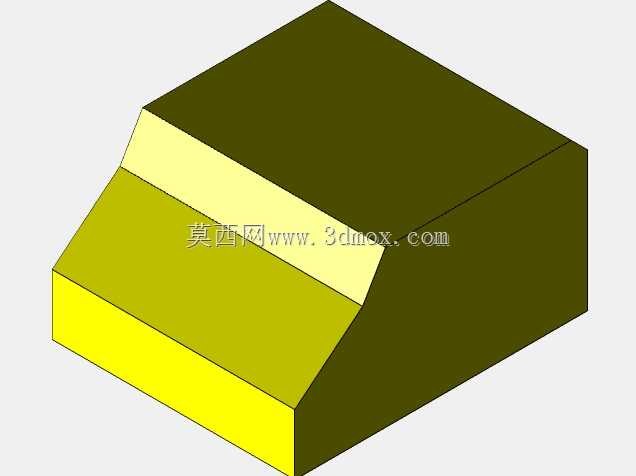

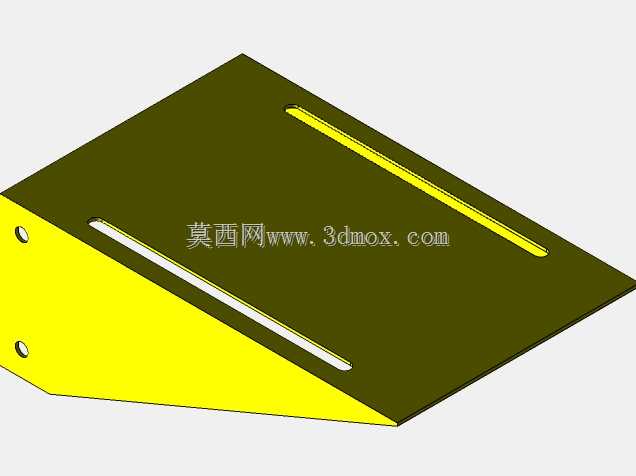

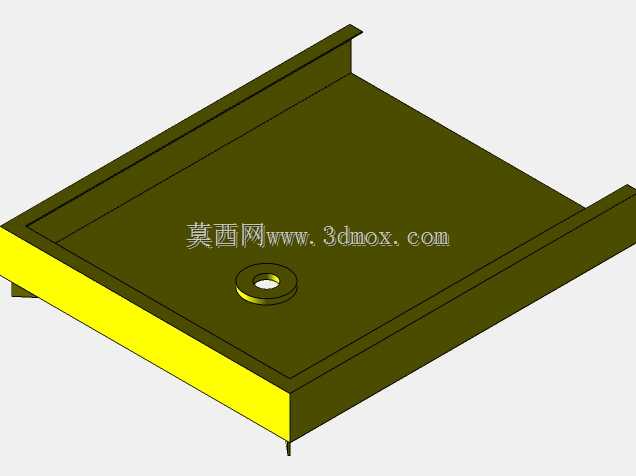

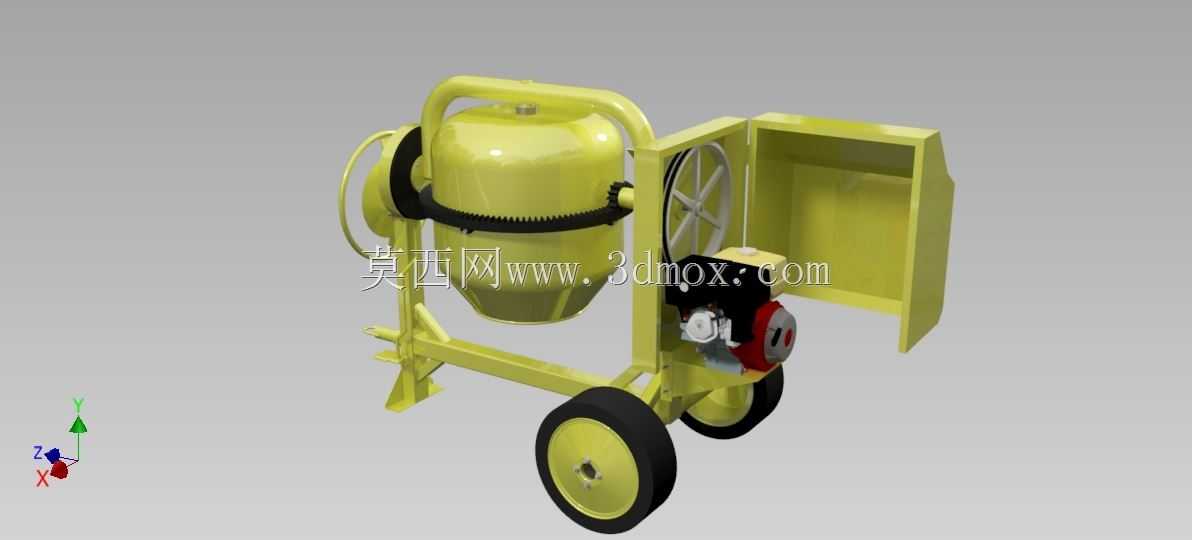

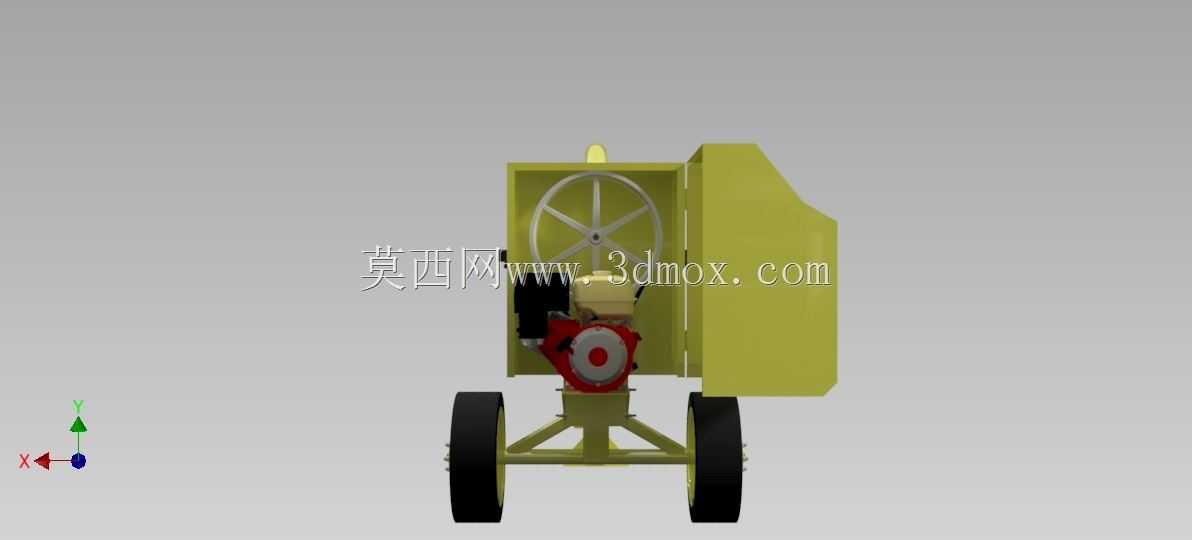

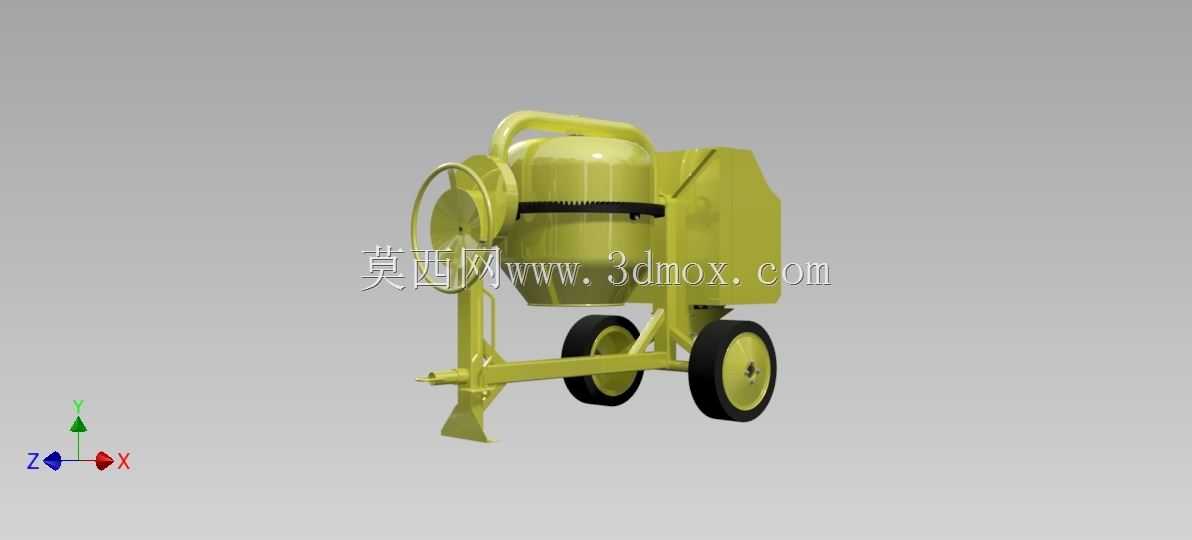

　　将原有的固定式电机安装座改为可调节式安装工作台，通过腰型孔结构实现电机安装位置的前后微调，既可以快速调整传动皮带的张紧度，避免皮带打滑导致的传动效率损失，也能在电机、皮带出现磨损需要更换时，快速松开固定螺栓完成部件拆装，减少设备停机维护的时间。同时针对动力单元的防护需求，重新设计了电机外侧的保护罩结构，将保护罩的固定点从原有的机架侧面改为安装台一体化凸台结构，避免现场作业时飞溅的砂石、拌合物料磕碰电机外壳，也能防止雨水直接淋洒在电机接线部位，提升户外作业的设备可靠性。设备的行走支撑结构采用单轮加前支撑支腿的布局，作业时将前支腿放下抵靠在硬化地面上，即可抵消搅拌筒回转、物料翻搅产生的倾覆力矩，保证设备作业时的稳定性；转场时抬起支腿，

　　依靠后部的行走轮即可由单人推动完成短距离转场，不需要额外的吊装转运设备。搅拌筒的进料口设置在筒体斜上方，可直接搭配人工上料或者小型装载机上料，单次拌制的物料量适配小体量施工的用料节奏，避免单次拌制过多导致的物料初凝浪费。机架部分采用型钢焊接结构，所有受力焊缝均做满焊处理，行走轮采用实心橡胶轮，避免工地尖锐杂物扎破轮胎影响使用，牵引部位设置有挂钩结构，长距离转场时可挂接在小型运输车辆尾部拖行。
