带键槽花键端传动阶梯轴结构设计

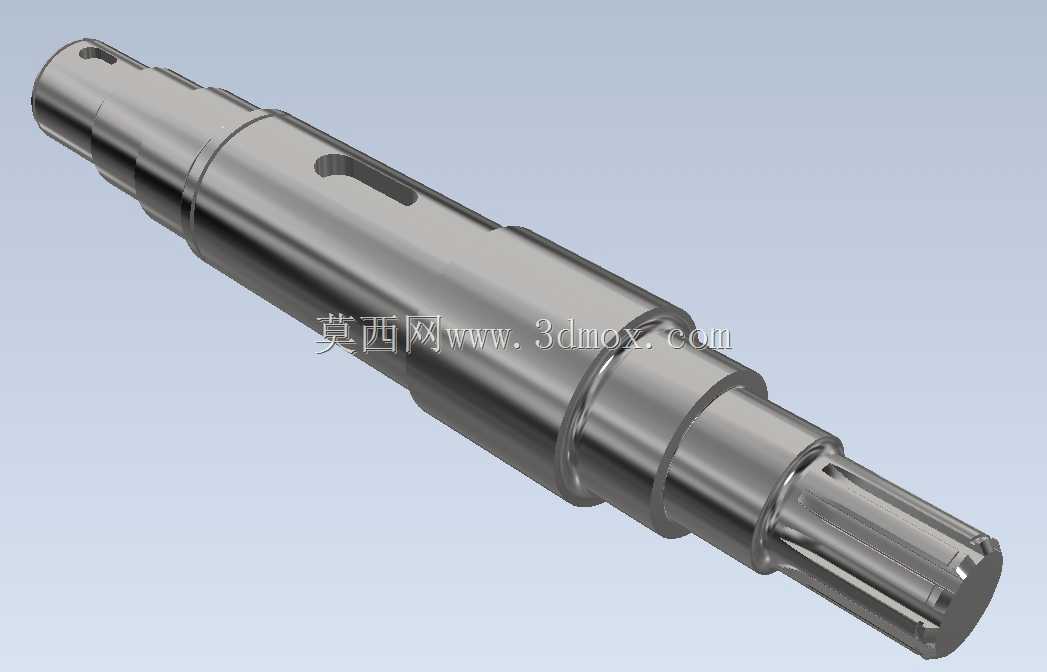

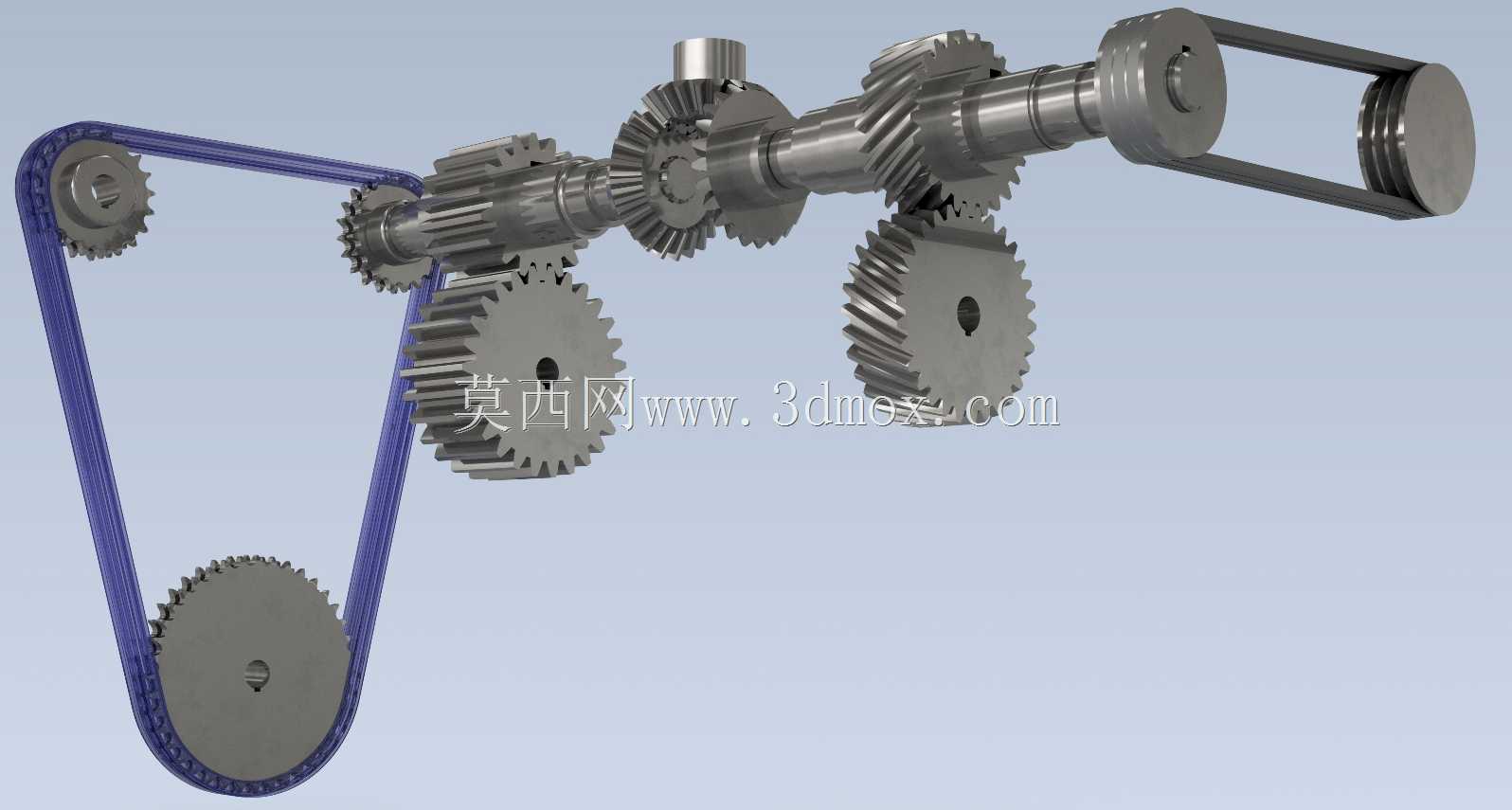

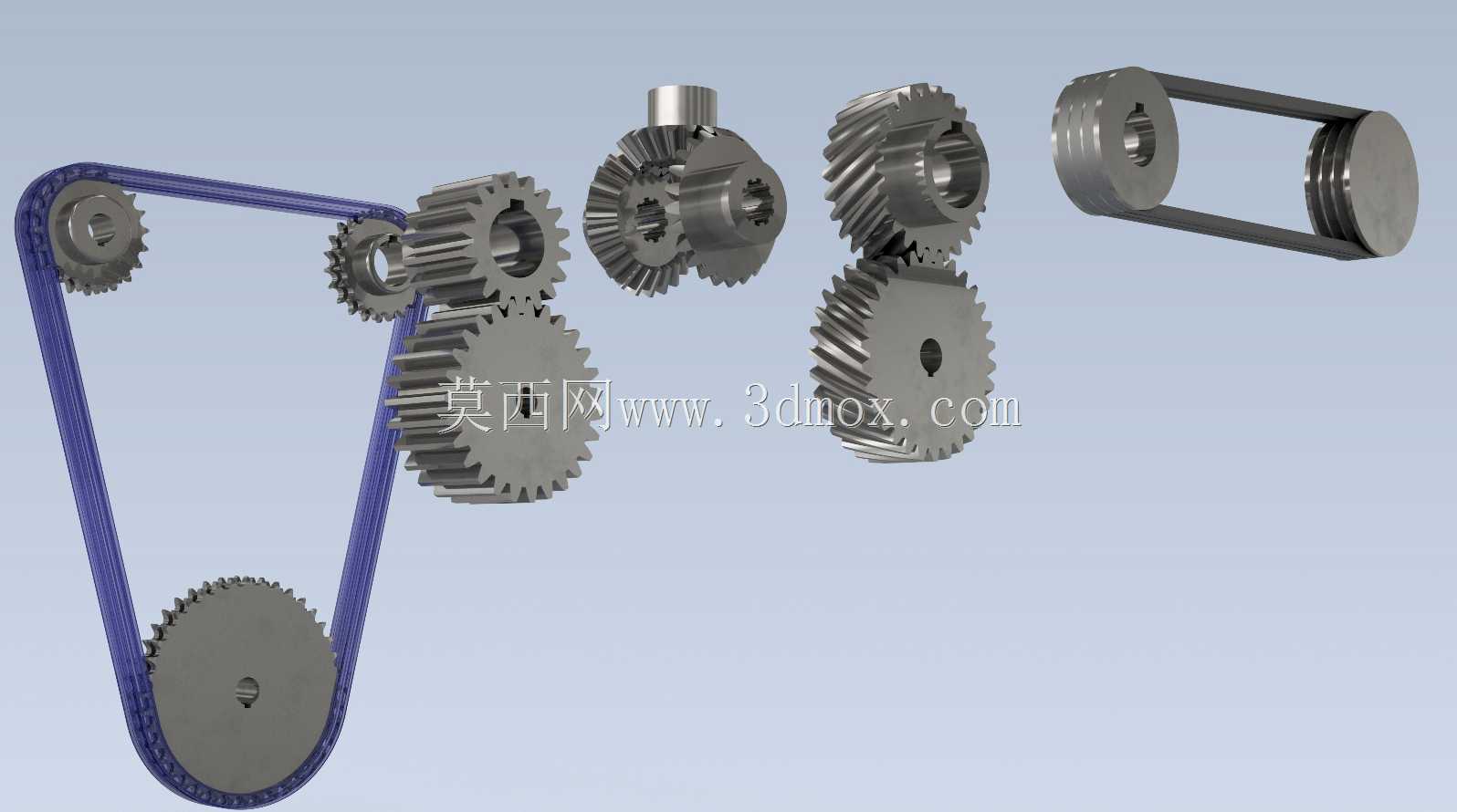

　　这款轴类零件是传动系统中承担扭矩传递、支撑回转部件的核心构件，常见于中小功率工业传动箱、精密输送设备的动力输出单元，也可适配小型农机、轻工自动化生产线的动力衔接工位，在整个传动链路里负责将输入端的旋转扭矩稳定传递至末端执行构件，同时为套装在轴身上的齿轮、带轮、轴承等零件提供精准的安装定位基准。从结构设计逻辑来看，整体采用阶梯式变径布局，不同轴段的直径差是经过装配工艺与受力校核确定的：直径较大的轴段主要承担弯矩承载，适配深沟球轴承或圆锥滚子轴承的内圈安装位，轴肩位置的过渡圆角严格对应轴承安装的倒角尺寸，既避免装配时出现干涉卡滞，也能减少轴肩处的应力集中，降低长期交变载荷下的疲劳断裂风险。轴身开设的平键槽是为了匹配普通平键实现周向固定，

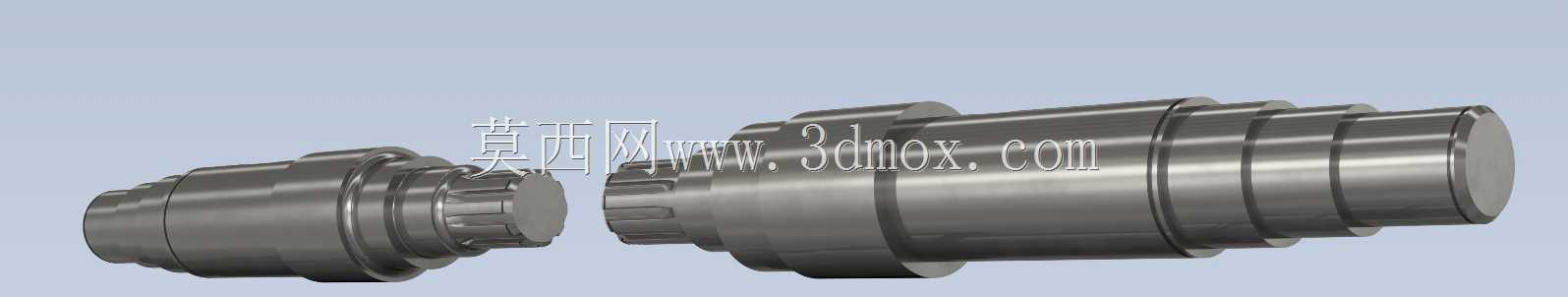

　　键槽的宽度、深度公差按照普通平键连接的标准公差等级选取，键槽端部的退刀结构充分考虑了铣削加工的工艺可行性，不会出现加工死角，装配时平键可完全嵌入键槽，保证轴与轮毂之间无相对周向窜动，扭矩传递过程中不会出现打滑失效。轴的一端采用花键结构，该结构适用于需要轴向滑移的传动场景，比如传动箱内的滑动齿轮换挡工位，花键的齿形定心精度高，多个齿同时参与承载，可承受更大的冲击扭矩，相比普通平键连接，花键连接的导向性更好，齿轮沿轴向滑移时不会出现卡滞，同时对中性更优，能有效降低高速旋转时的轴系跳动。轴的另一端设置有定位卡槽，可配合轴用弹性挡圈实现端部零件的轴向限位，不需要额外加工螺纹或设置轴端挡圈的安装孔，简化了装配流程，也缩小了轴端的安装占用空间。

　　从安装边界来看，各轴段的长度尺寸是根据配套轴承、传动件的安装宽度确定的，装配时轴的两端支撑位跨距经过校核，可将轴的最大挠度控制在允许范围内，避免高速运转时出现挠曲变形导致的轴承偏磨、传动件啮合异常。设计过程中针对轴的受力分布做了分段优化，承载扭矩较大的轴段采用更大的直径，仅做定位用的轴段适当缩小直径，在保证整体结构强度、刚度满足使用要求的前提下，尽可能降低轴的整体重量，减少转动惯量，让传动启停过程更平稳，也降低了材料消耗。轴的各加工面的粗糙度要求根据配合性质区分：轴承安装位、花键配合面、键槽侧面的粗糙度要求更高，非配合面的粗糙度适当放宽，兼顾加工成本与使用性能。
