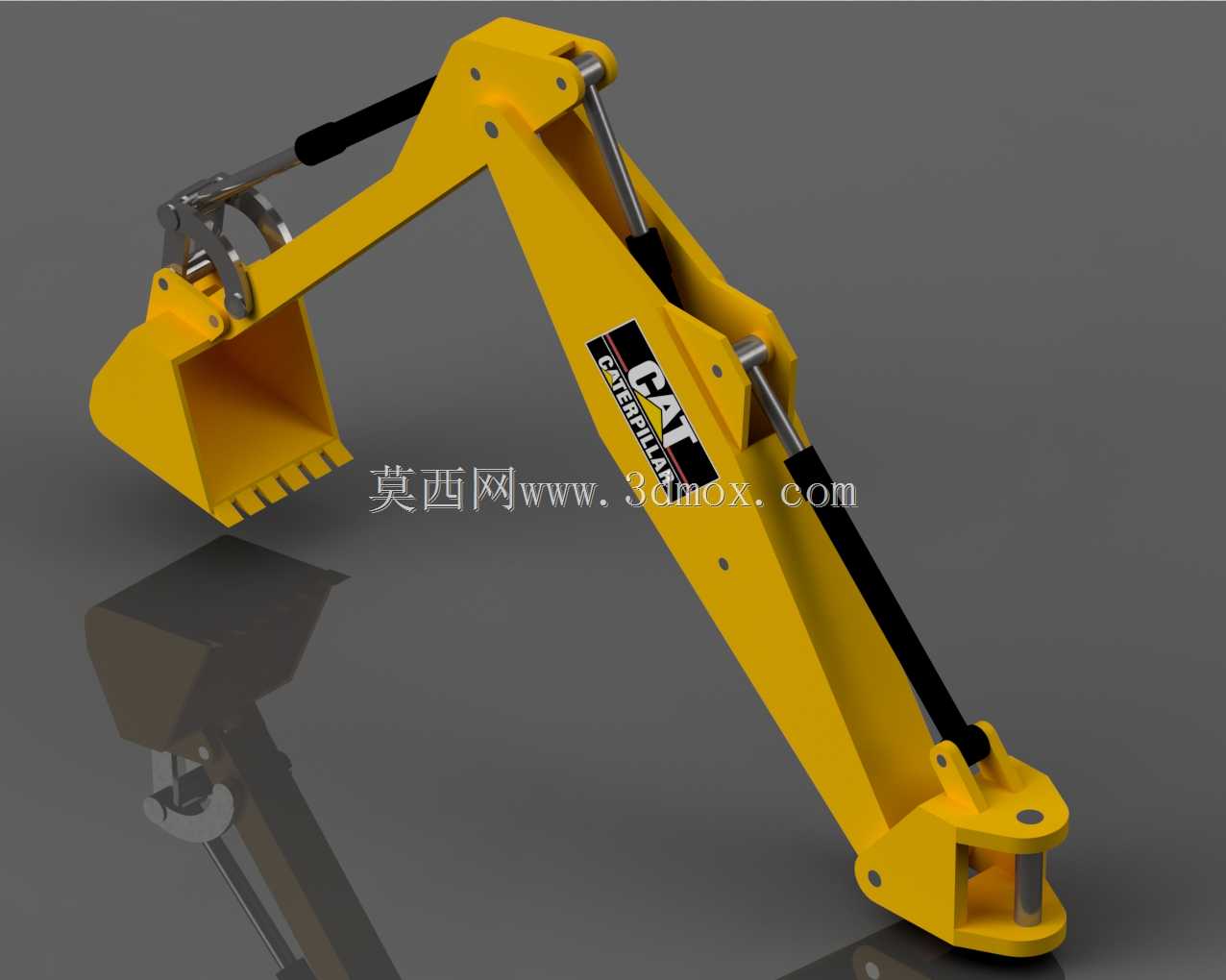

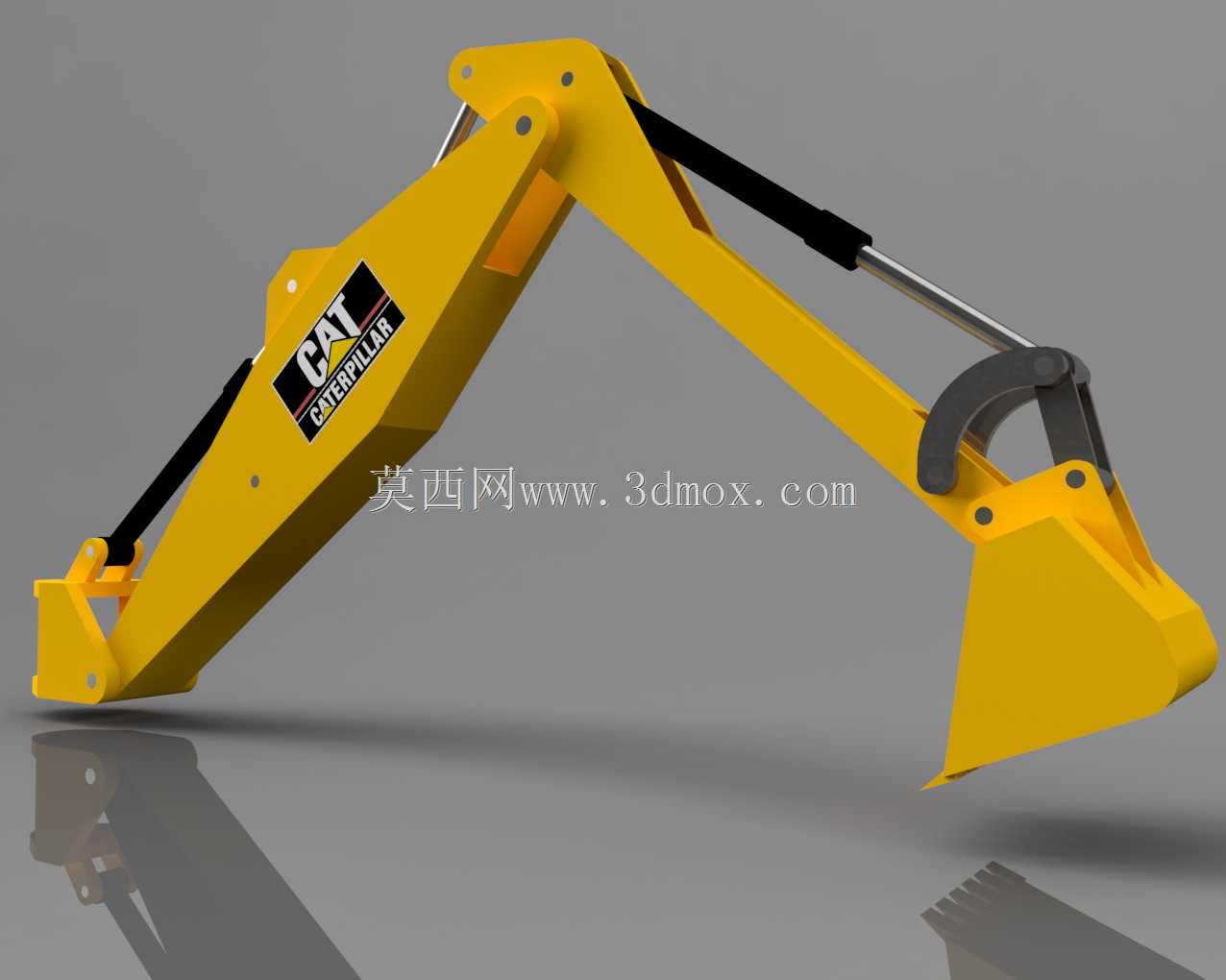

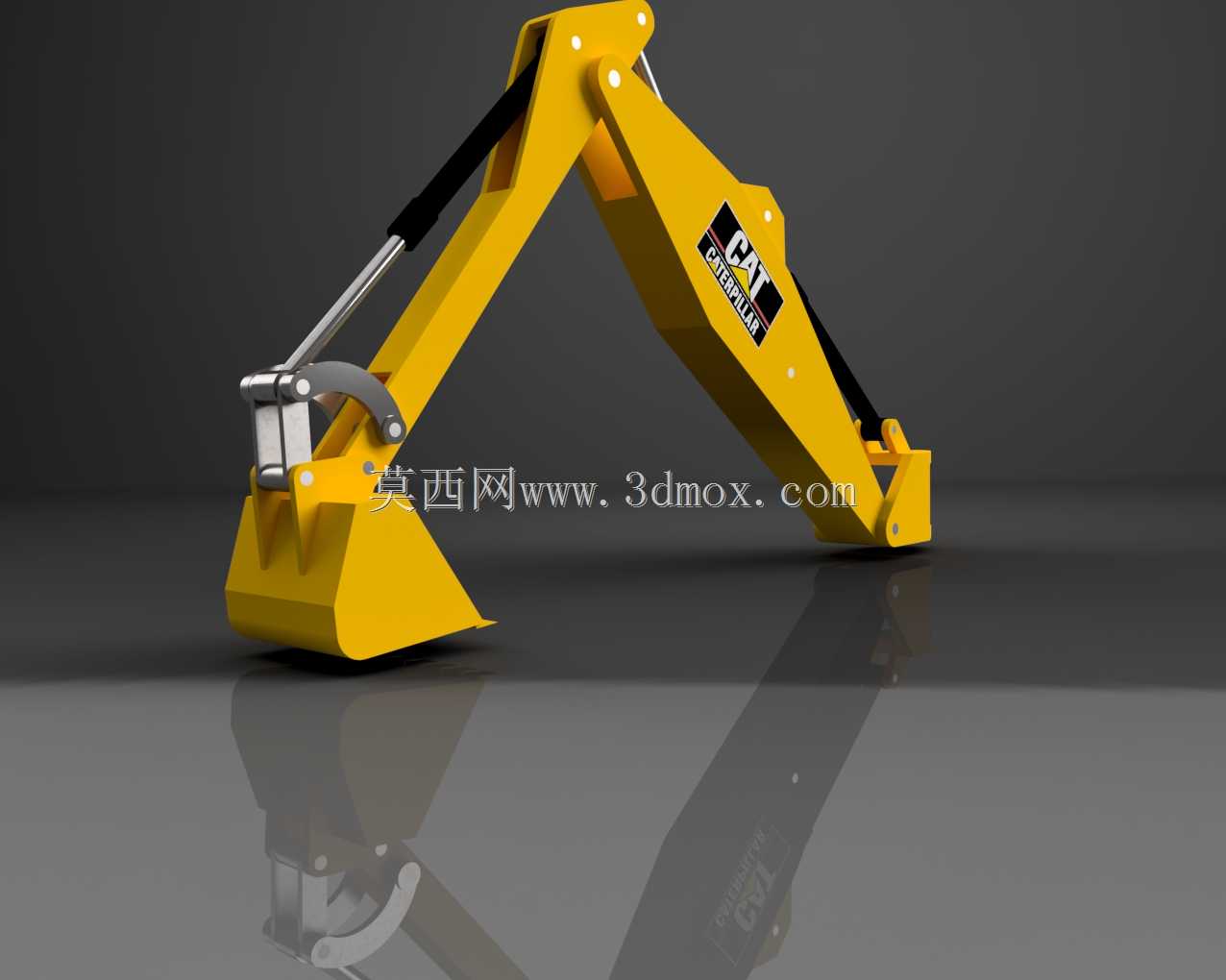

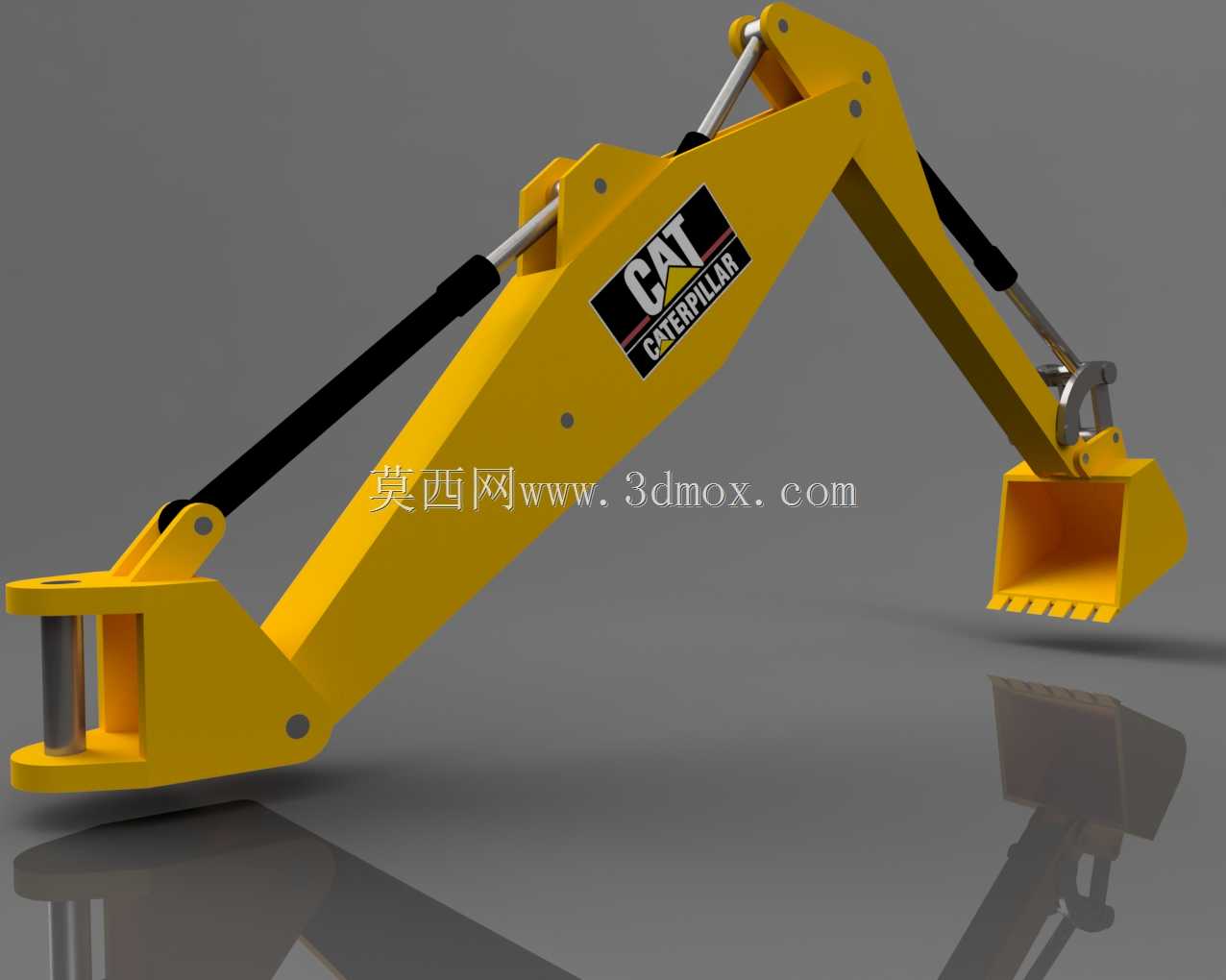

卡特彼勒反铲挖掘工作臂结构三维设计

　　反铲挖掘工作臂作为小型履带挖掘机的核心作业执行单元，主要适配6吨级整机的土方开挖、基坑修整、散料装卸作业场景，在市政管网施工、农村宅基地拆改、园林绿化地形整理这类作业空间受限的工况中，这类折臂式反铲装置的作业灵活性优势尤为突出。整套工作装置采用弯板式动臂搭配短摇杆斗杆的铰接布局，动臂根部通过双销轴铰接在整机上车转台的安装支座上，安装孔位同轴度公差控制在0.1mm以内，避免作业过程中出现偏载卡滞的问题。设计阶段优先考虑了作业覆盖范围的边界约束，当动臂举升至最高位置、斗杆完全外展时，最大挖掘半径可覆盖转台中心外6.2米的区域，最大挖掘深度可达3.8米，铲斗处于最大卸载高度位置时，斗齿尖距离地面的垂直高度为4.1米，

　　能够满足常规自卸卡车的卸料高度要求，无需额外调整整机停靠位置。液压管路的排布完全贴合臂架内侧的走线槽设计，动臂油缸、斗杆油缸、铲斗油缸的铰接点位置经过多轮运动仿真校核，既保证了各油缸在全行程伸缩过程中不会与臂架结构发生运动干涉，也让各作业姿态下的油缸推力输出效率保持在合理区间，避免出现极限位置传力角过小导致的挖掘力损失。臂架主体采用Q355高强度钢板焊接成型，关键铰接位置镶嵌了耐磨铜套，销轴与铜套的配合间隙控制在0.05-0.08mm之间，既保证铰接转动的灵活性，也能减少砂石进入铰接面造成的异常磨损。铲斗采用带斗齿的通用土方斗结构，斗唇位置加装了耐磨堆焊层，切削角设置为32度，在挖掘黏土、砂土层时能够获得更好的切入性能，

　　斗杆与铲斗之间的摇杆连杆机构经过传动比优化，在铲斗收斗的末端位置能够获得最大的挖掘力输出，适配硬土层剥离的作业需求。整套臂架的重心位置经过配平计算，在全作业姿态范围内不会对上车转台的回转稳定性造成额外负担，转台回转过程中臂架的晃动量控制在合理范围内，能够有效降低操作手的作业疲劳度。
