滤清器盖注塑成型模具三维结构设计

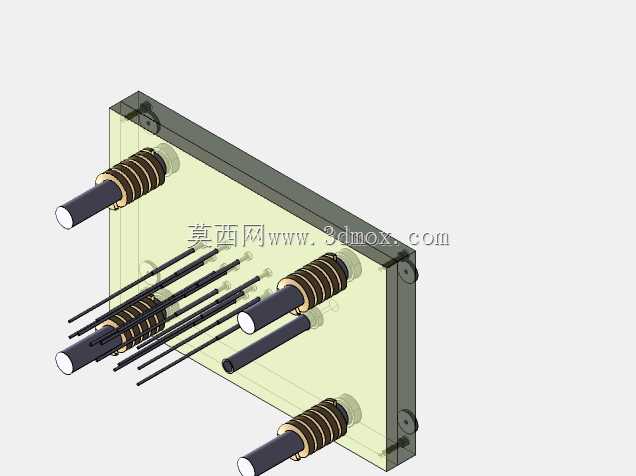

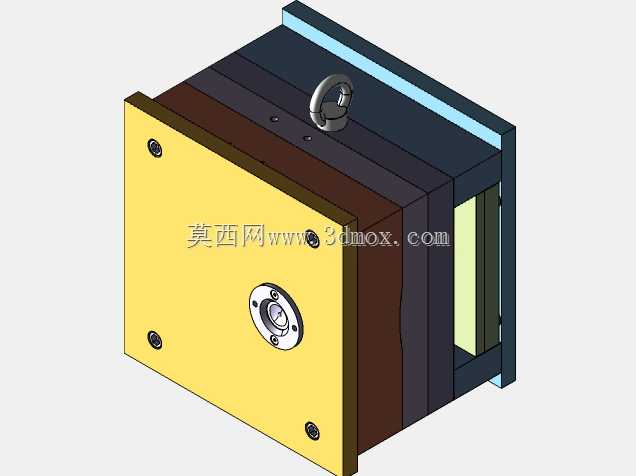

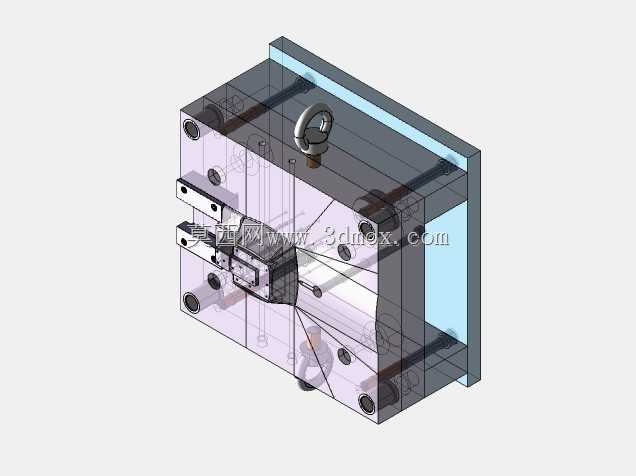

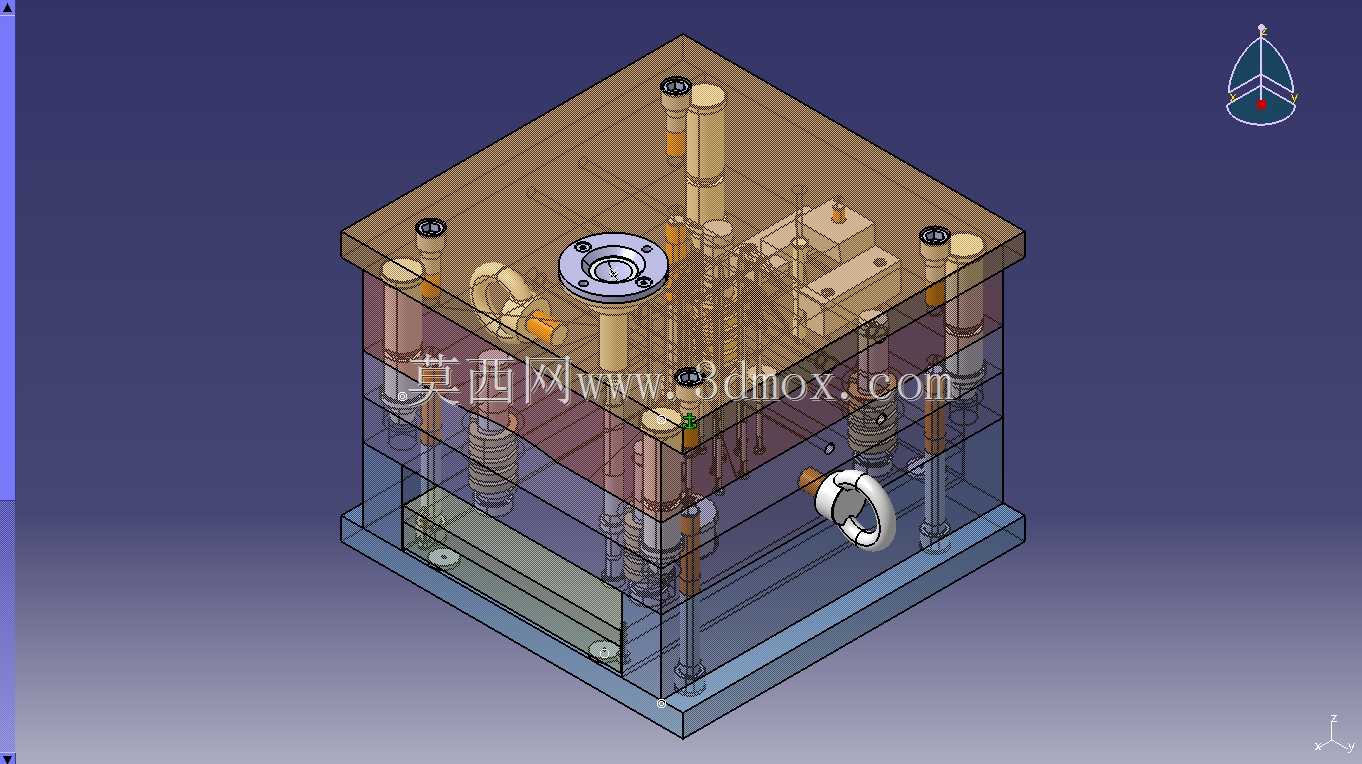

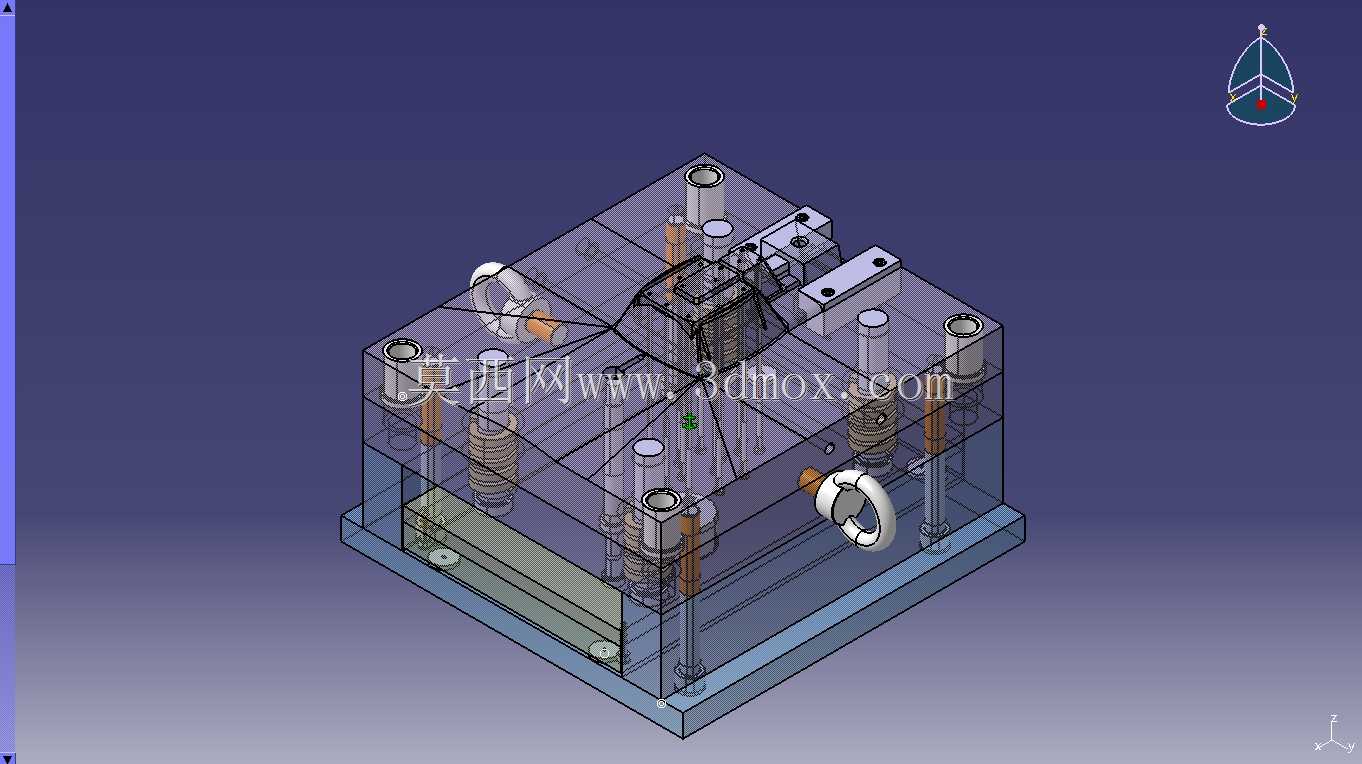

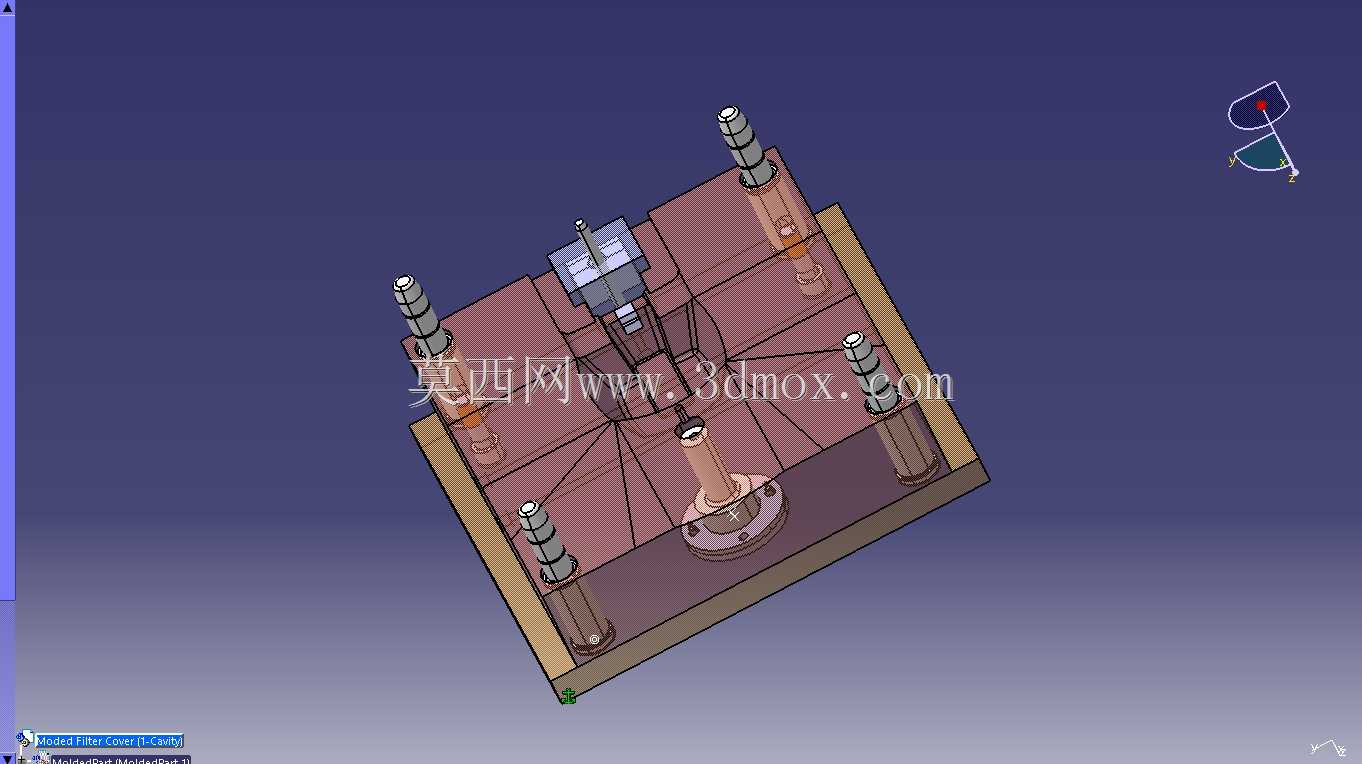

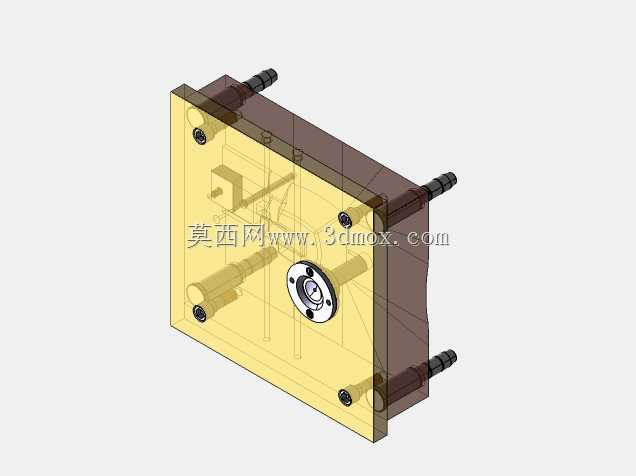

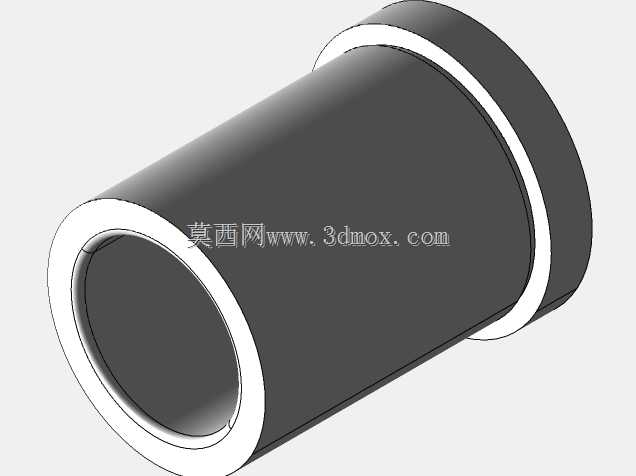

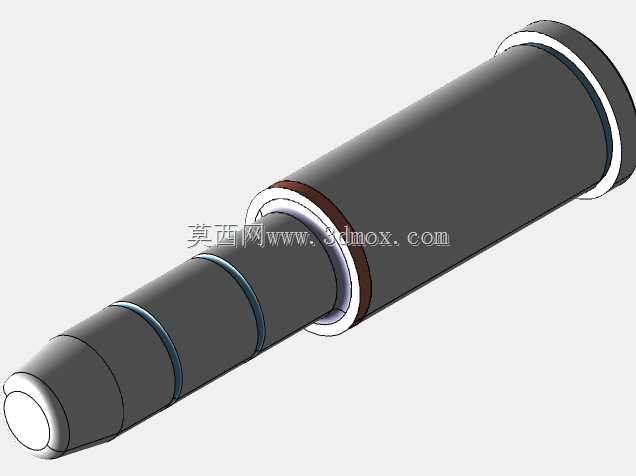

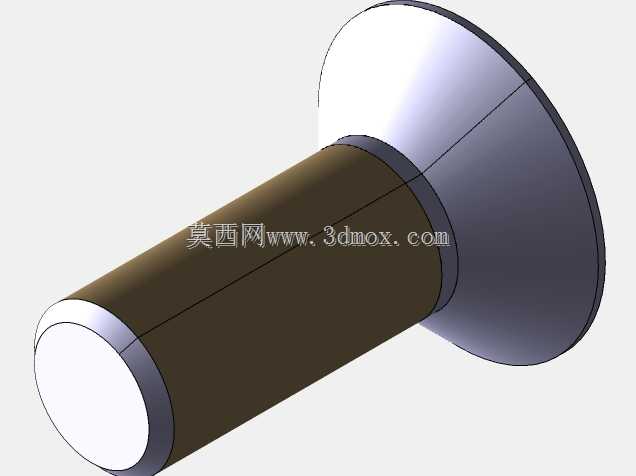

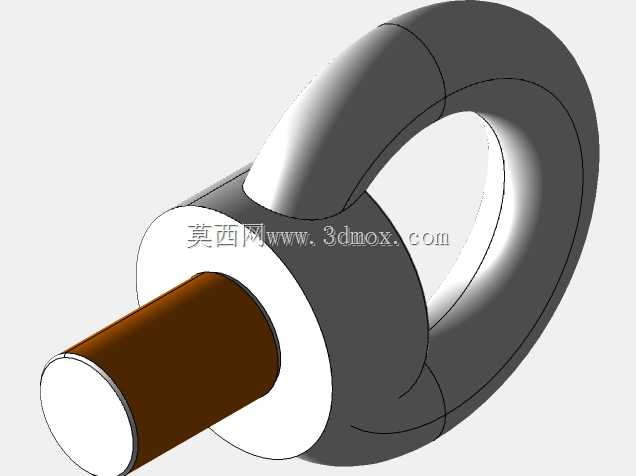

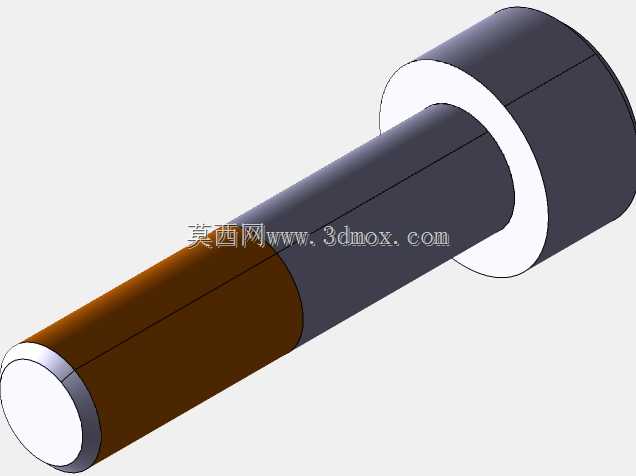

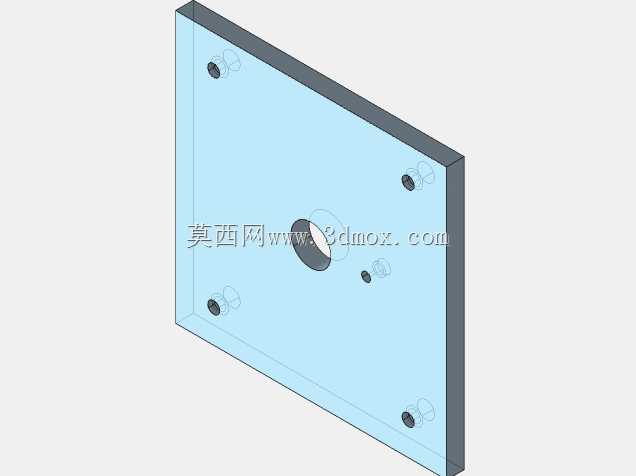

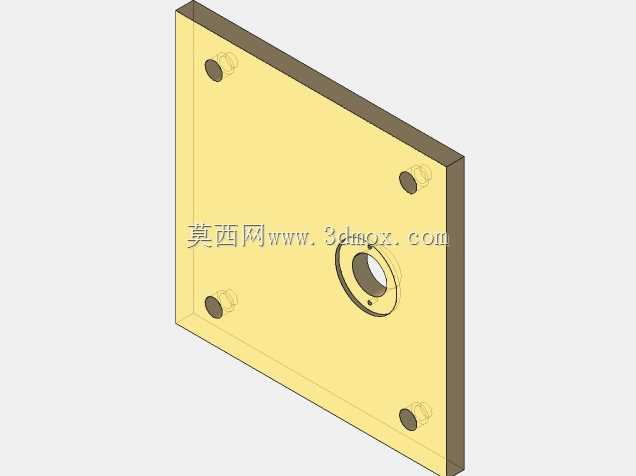

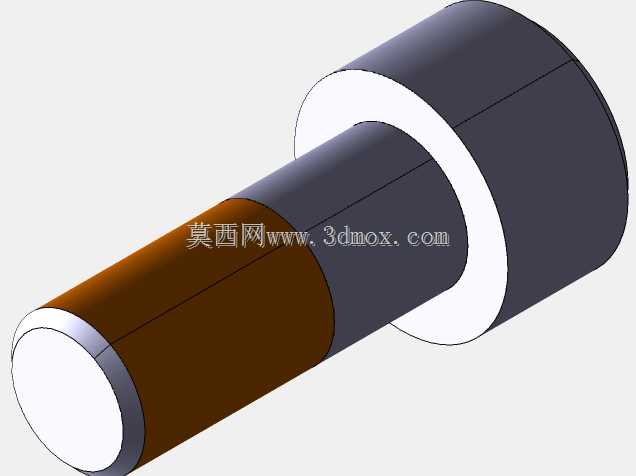

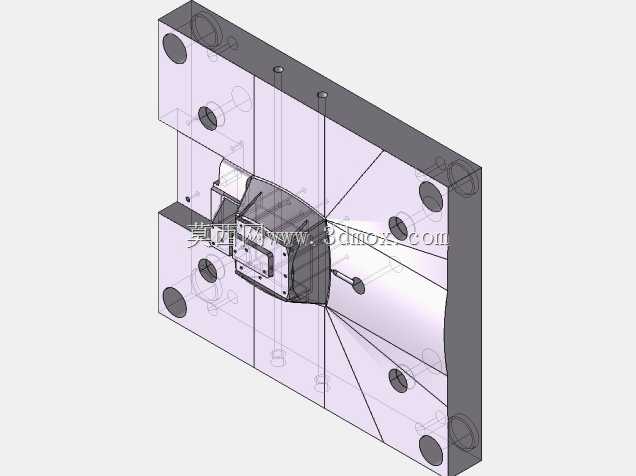

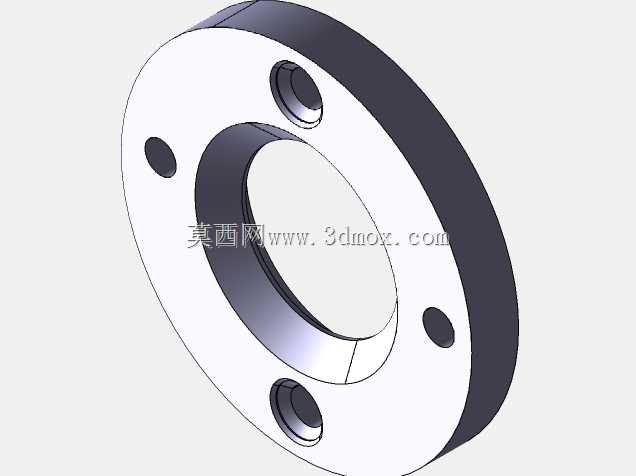

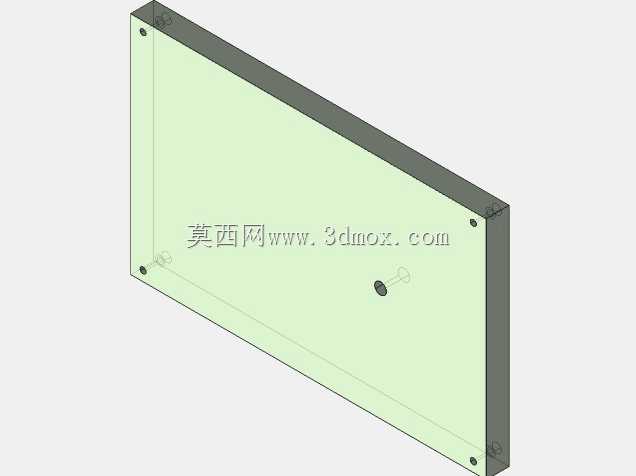

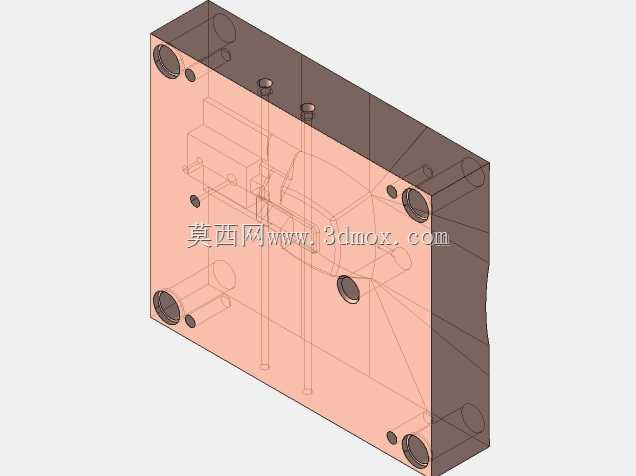

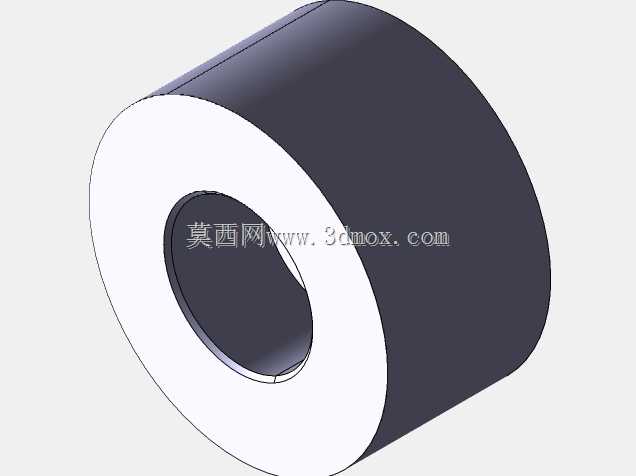

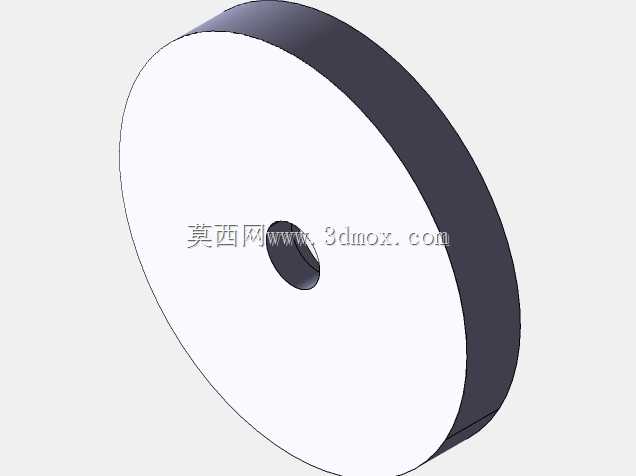

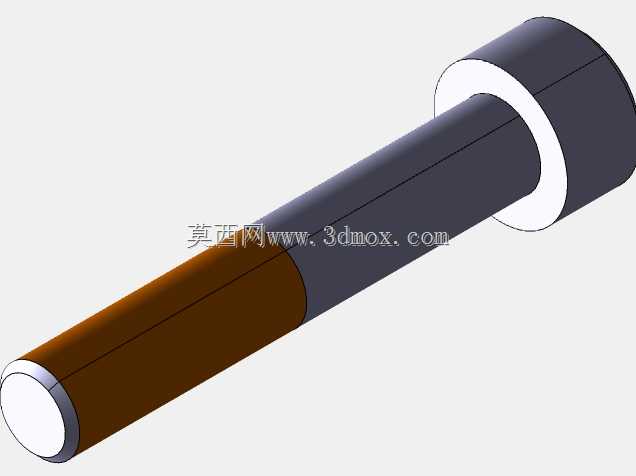

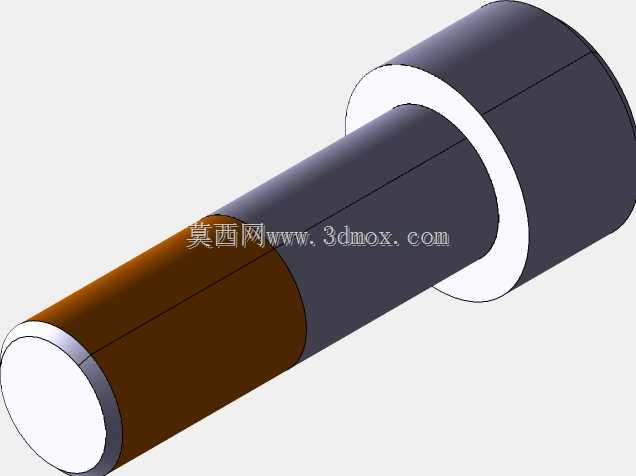

　　这套模具针对滤清器盖的批量注塑生产需求设计，适配汽车、通用动力机械领域的滤清器组件配套场景，滤清器盖作为滤清器总成的核心密封承载部件，需要兼顾与滤体的装配密封性、内部流道的导通精度以及长期承压的结构强度，模具的结构设计完全围绕塑件的成型精度与量产稳定性展开。从整体结构来看，模具采用标准两板模模架布局，整体为立方体装配结构，上下模合模后形成封闭的成型腔体，模架的安装边界适配常规卧式注塑机的装夹尺寸，定位圈与注塑机射嘴中心同轴度预留了调整余量，导柱导套的排布采用四角对称布局，合模过程中可实现精准导向，避免型腔型芯发生错位擦伤。成型部分的型腔与型芯采用镶拼式结构，针对滤清器盖上的法兰安装孔、侧边管接头接口、顶部密封环槽等特征，

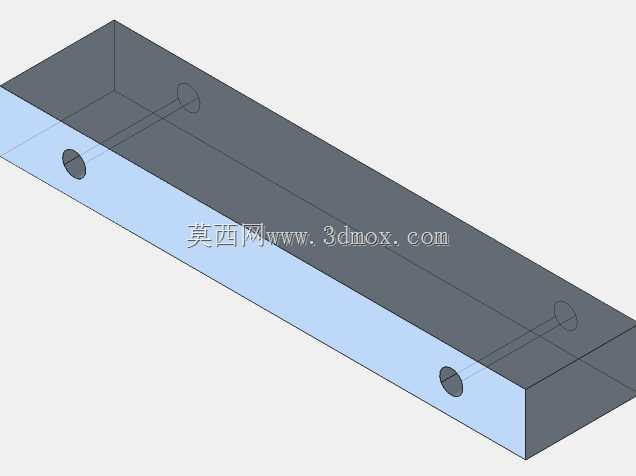

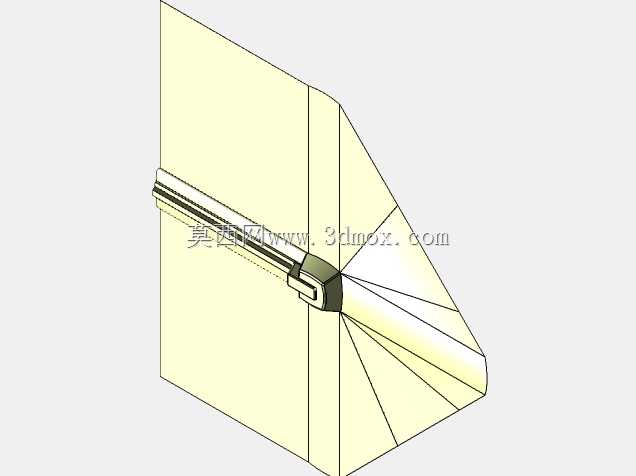

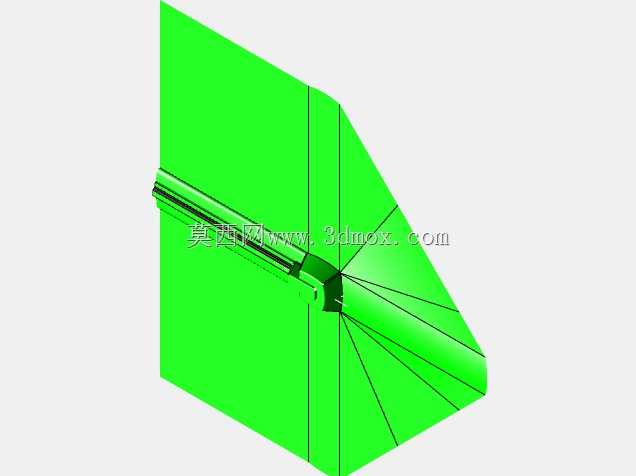

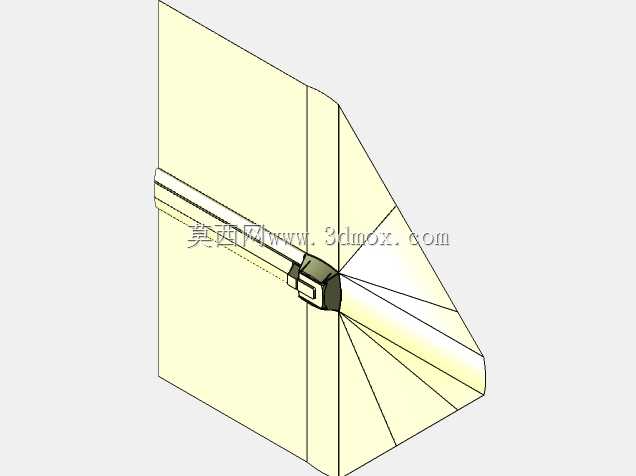

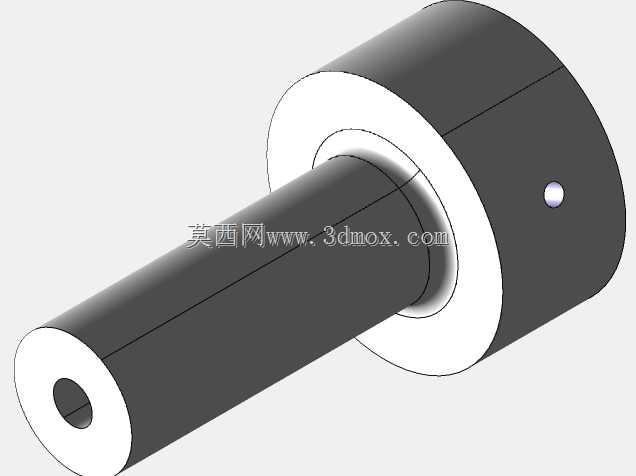

　　单独设计了小型镶件，既方便后续磨损后的快速更换，也能在加工阶段通过拆分零件降低复杂曲面的加工难度，保证各特征的尺寸精度满足塑件的装配公差要求。浇注系统采用侧浇口进料方案，浇口位置选在塑件侧边非外观面区域，填充过程中熔融塑料可沿型腔壁均匀流动，避免在塑件的密封配合面产生熔接痕、气纹等成型缺陷，流道的截面尺寸经过填充模拟优化，可减少充模过程的压力损失，同时降低流道凝料的原料损耗。冷却回路采用多层环绕式布局，分别在定模板、动模板以及大型芯内部设置了循环水路，水路距离型腔壁的距离保持均匀，可保证塑件在成型过程中各区域冷却速率一致，减少因冷却不均导致的翘曲变形，缩短成型周期。脱模机构采用顶杆顶出方案，

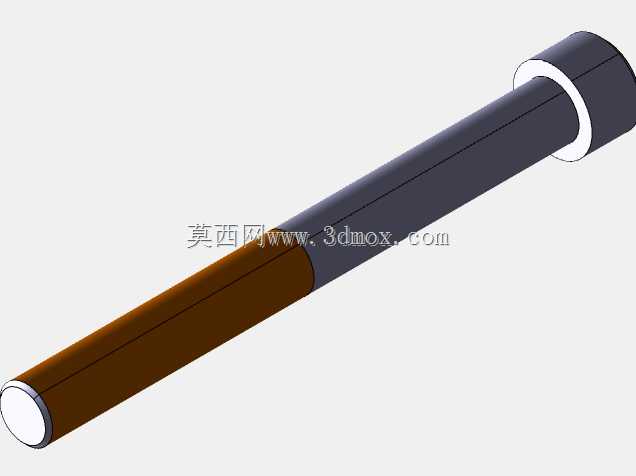

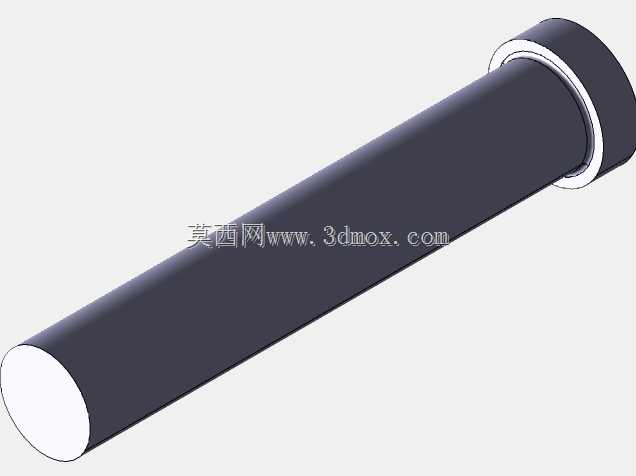

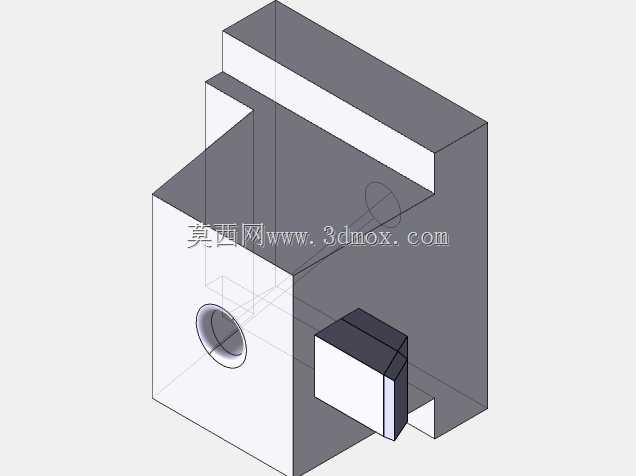

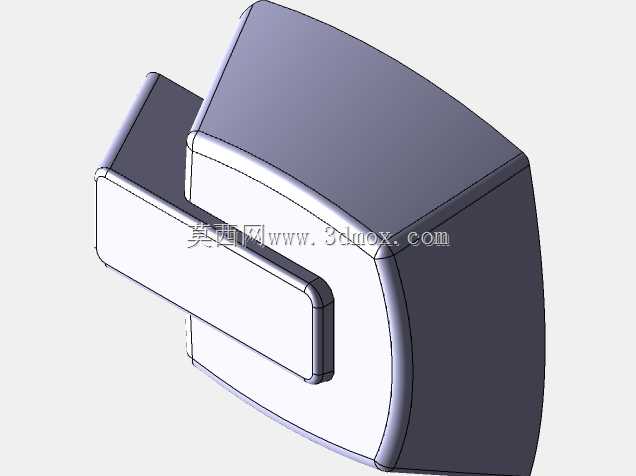

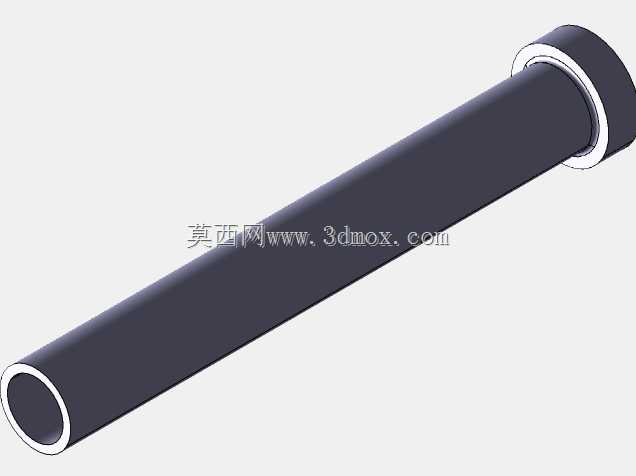

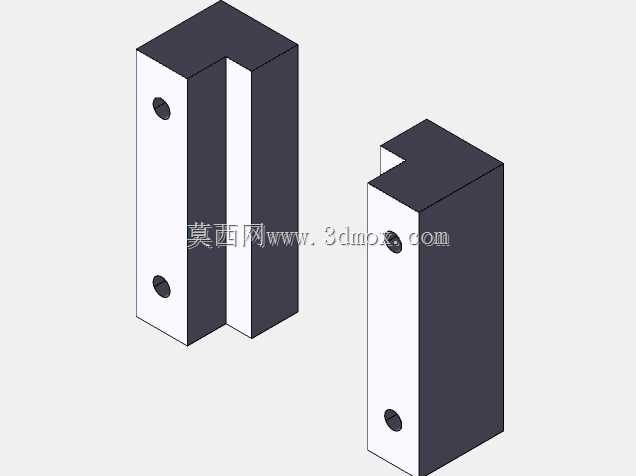

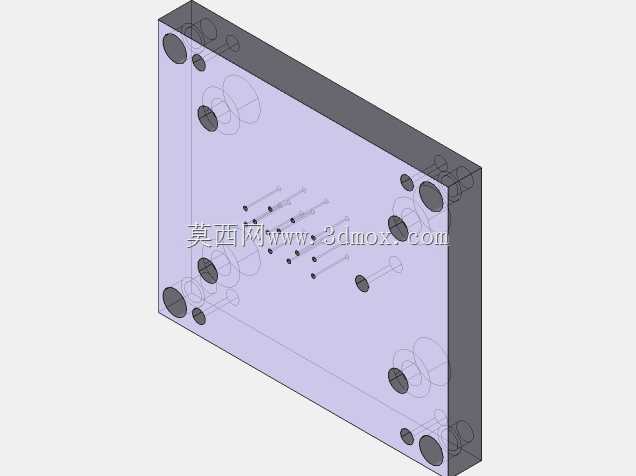

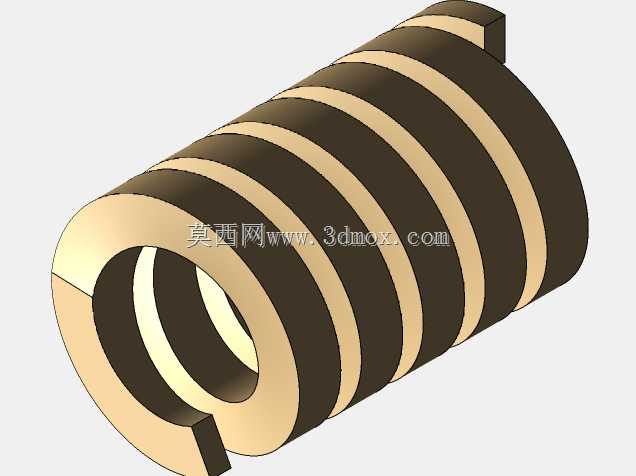

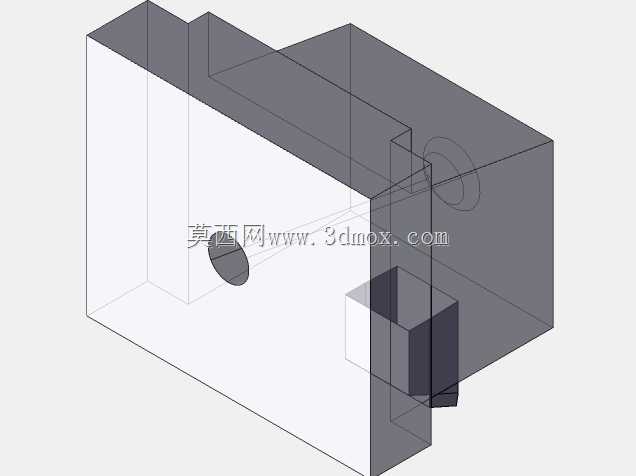

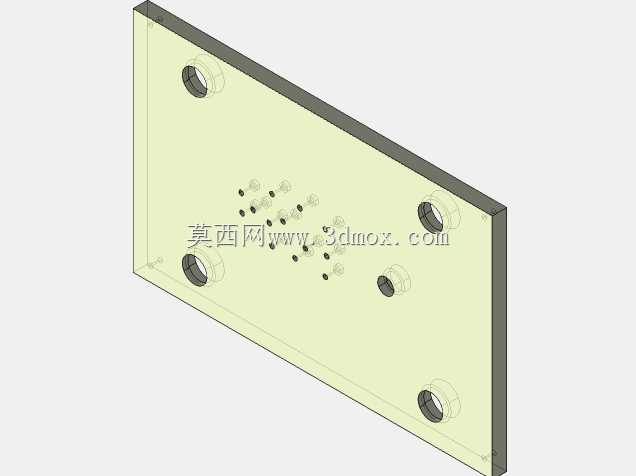

　　顶杆的排布位置避开了塑件的密封面与装配配合面，顶出过程中受力均匀，可避免塑件顶出变形，同时针对塑件上的侧向管接头特征，设计了滑块抽芯机构，开模过程中通过斜导柱驱动滑块完成侧向抽芯，避免开模时拉伤塑件的侧向特征。整套模具的各部件装配间隙经过合理预留，既保证开合模动作顺畅无卡滞，也能避免飞边的产生，可满足滤清器盖塑件的大批量连续注塑生产需求，成型后的塑件无需大量后处理即可直接进入总成装配工序。
