2.5英寸SATA接口笔记本机械硬盘结构

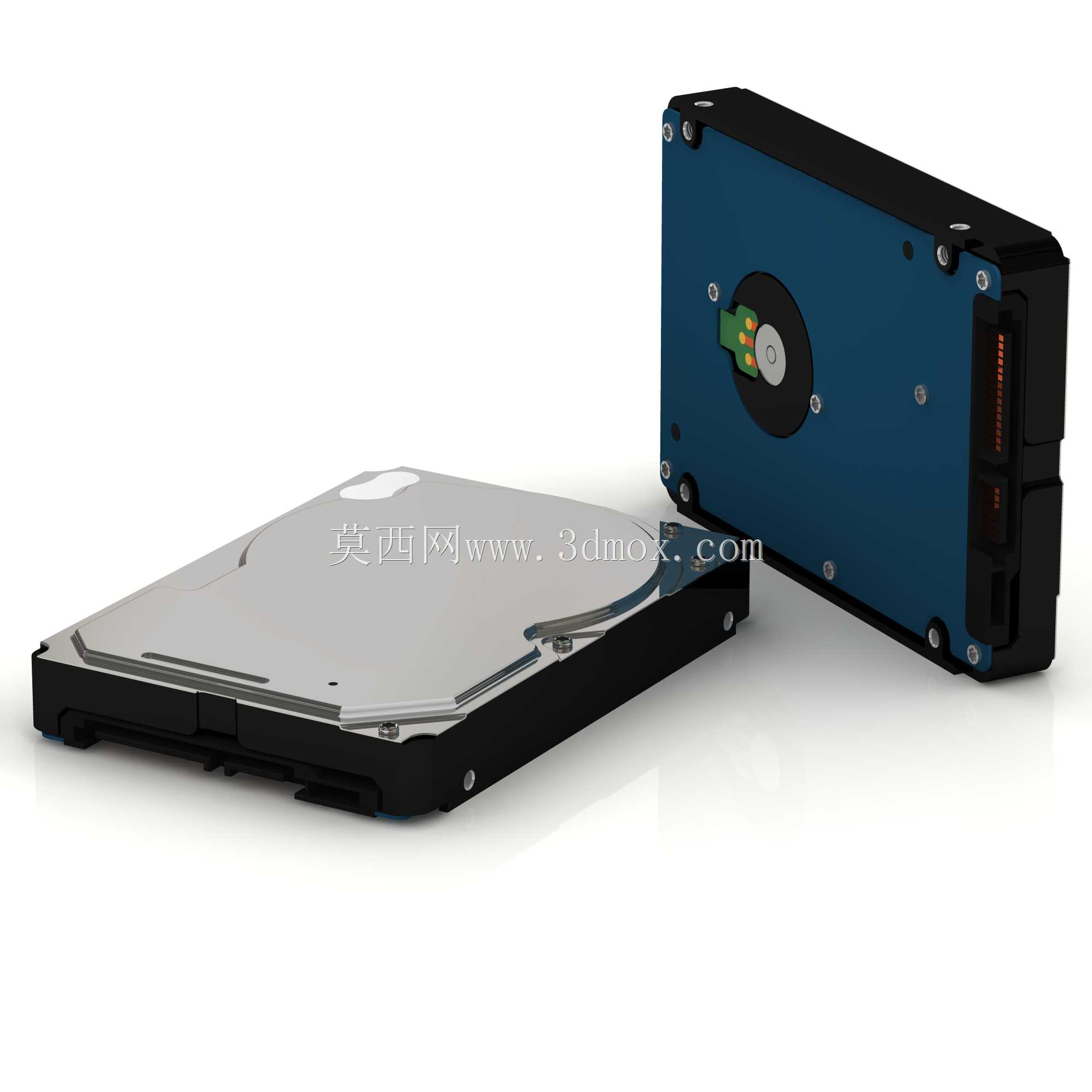

　　这款2.5英寸SATA机械硬盘的三维结构，主要面向笔记本电脑、小型工控主机、便携存储设备的结构适配场景，在做整机内部布局设计时，这类存储部件的安装边界、接口位置是结构工程师必须精准核对的核心要素，直接决定了硬盘舱的空间预留、走线槽位规划以及减震结构的设计方向。从实际使用场景来看，2.5英寸规格的机械硬盘除了常规笔记本内置使用外，也常被用于移动硬盘盒组装、低功耗NAS存储节点、嵌入式工业记录设备的存储单元，这类场景对硬盘的外形尺寸公差、安装孔位定位精度都有明确要求，建模时完全参照量产实物的安装尺寸做还原，能直接给结构适配设计提供可靠的参照，避免设计阶段出现尺寸 mismatch 导致的装配干涉问题。设计思路上，

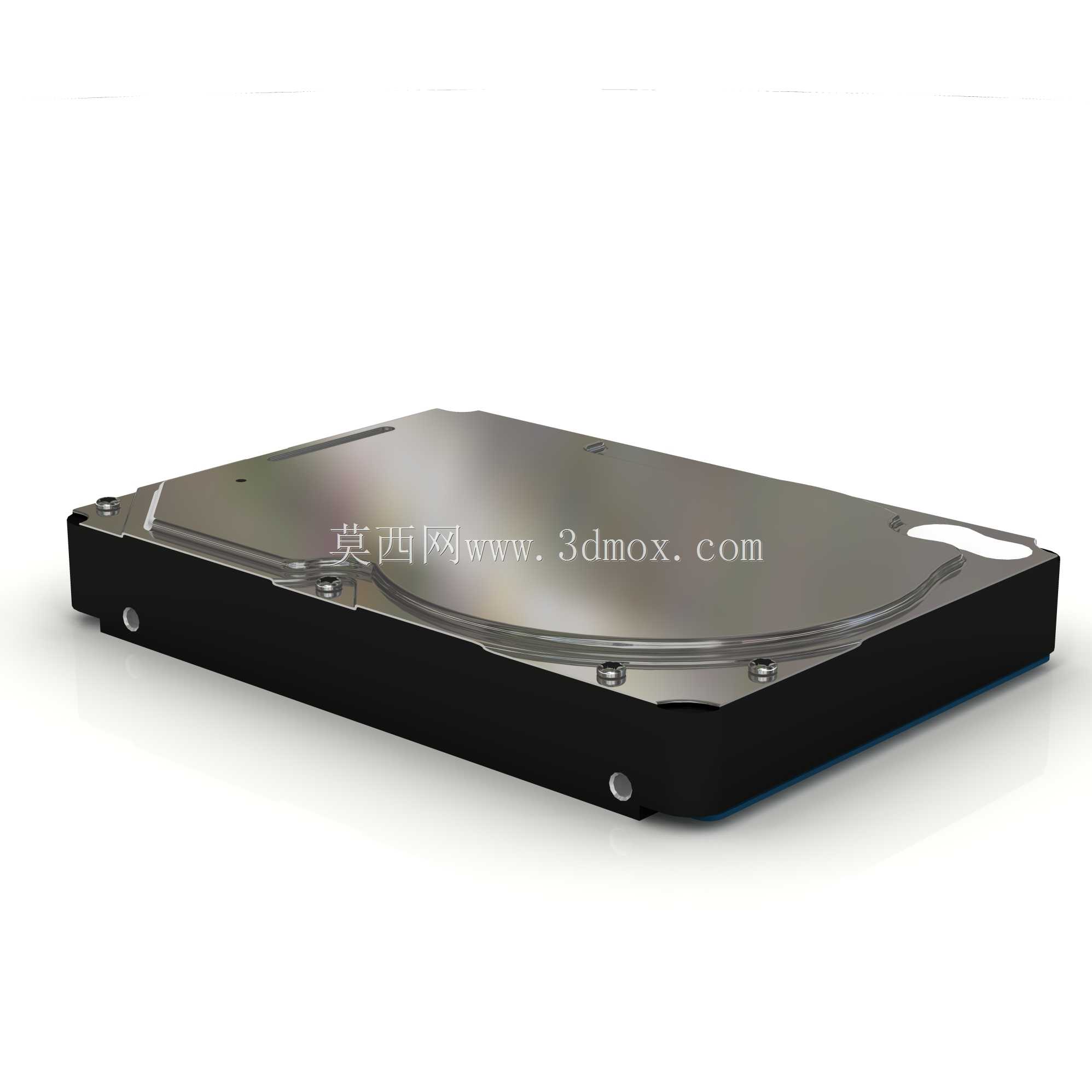

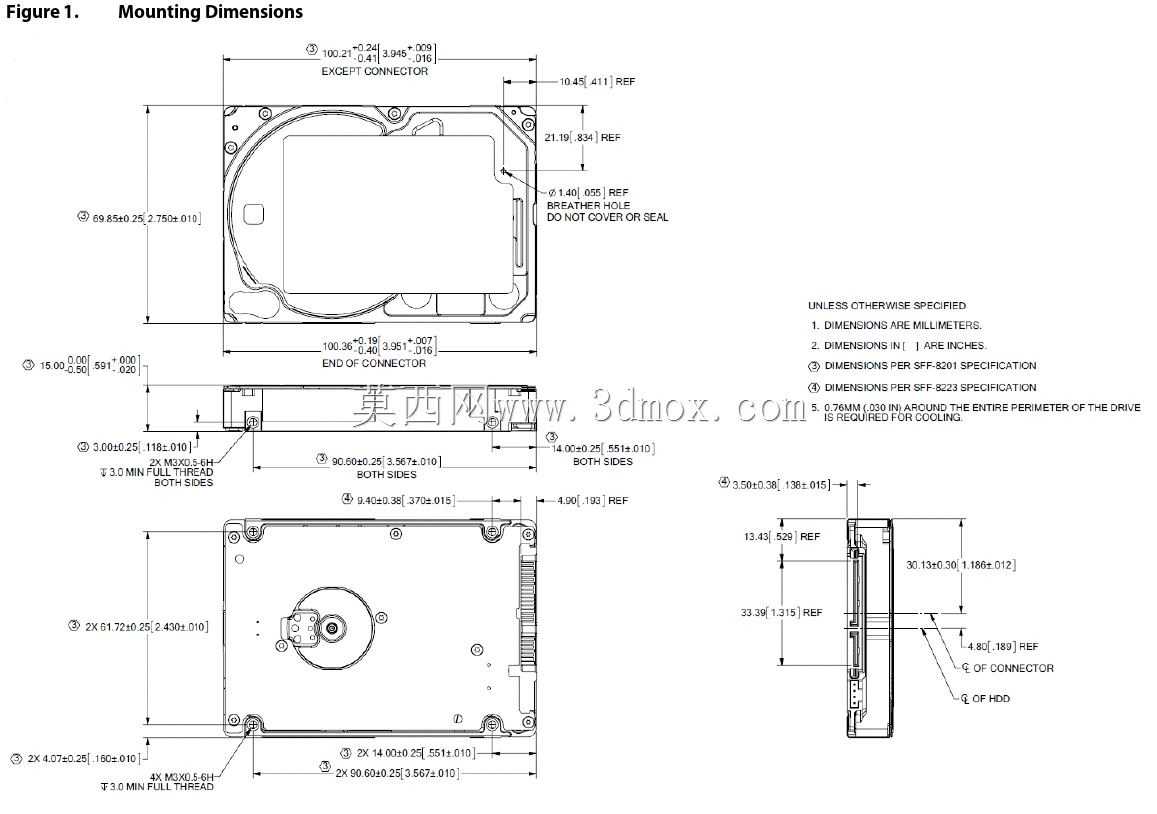

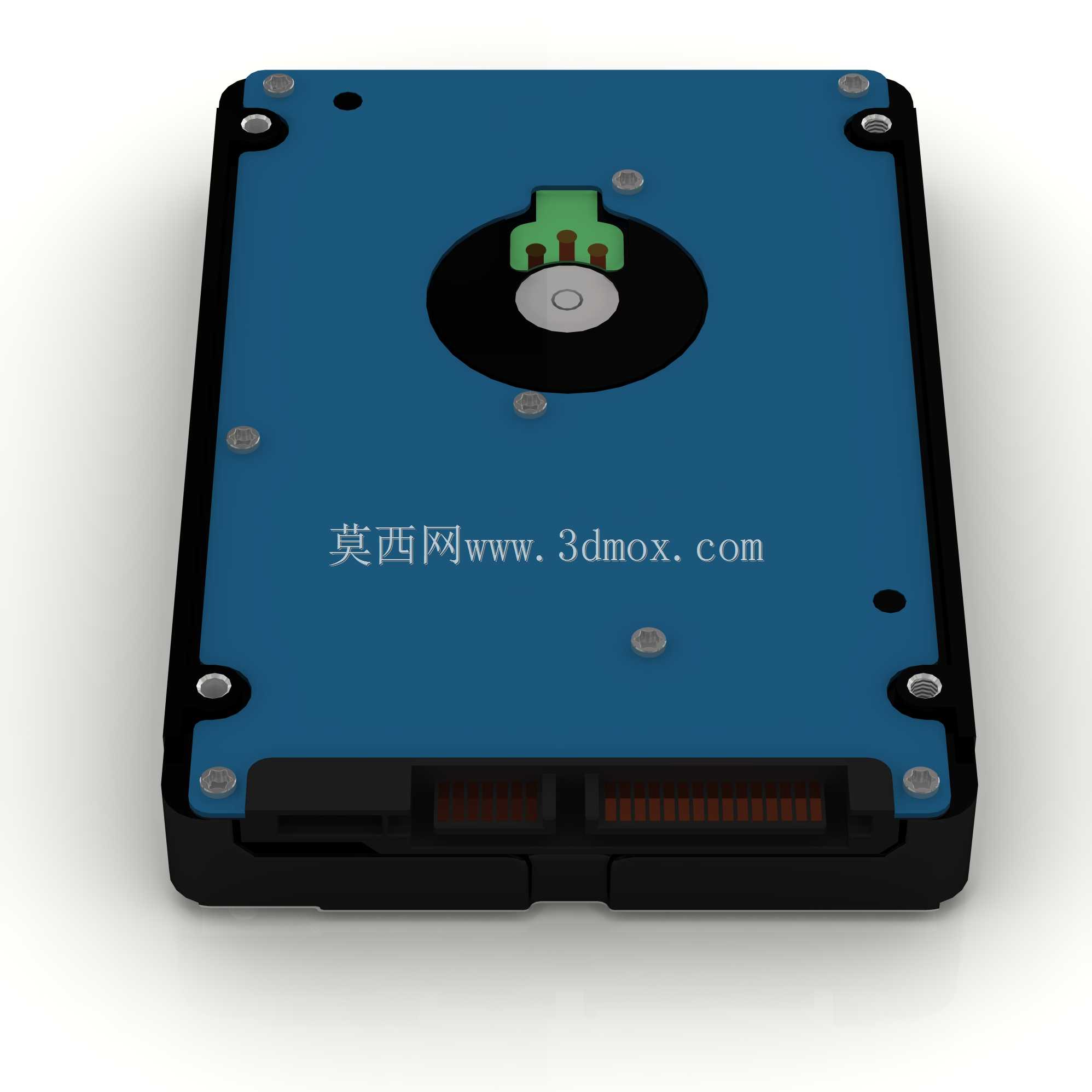

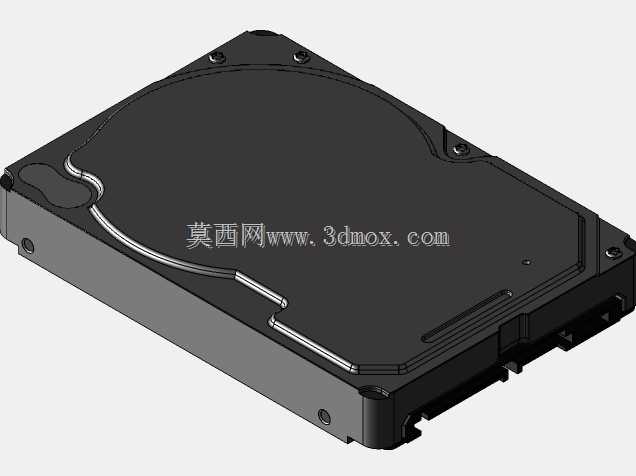

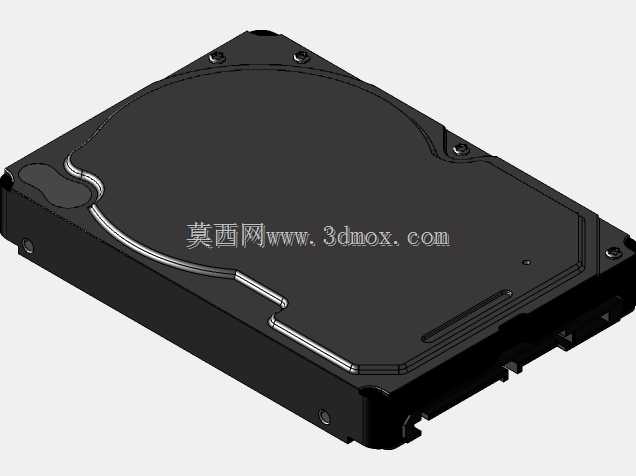

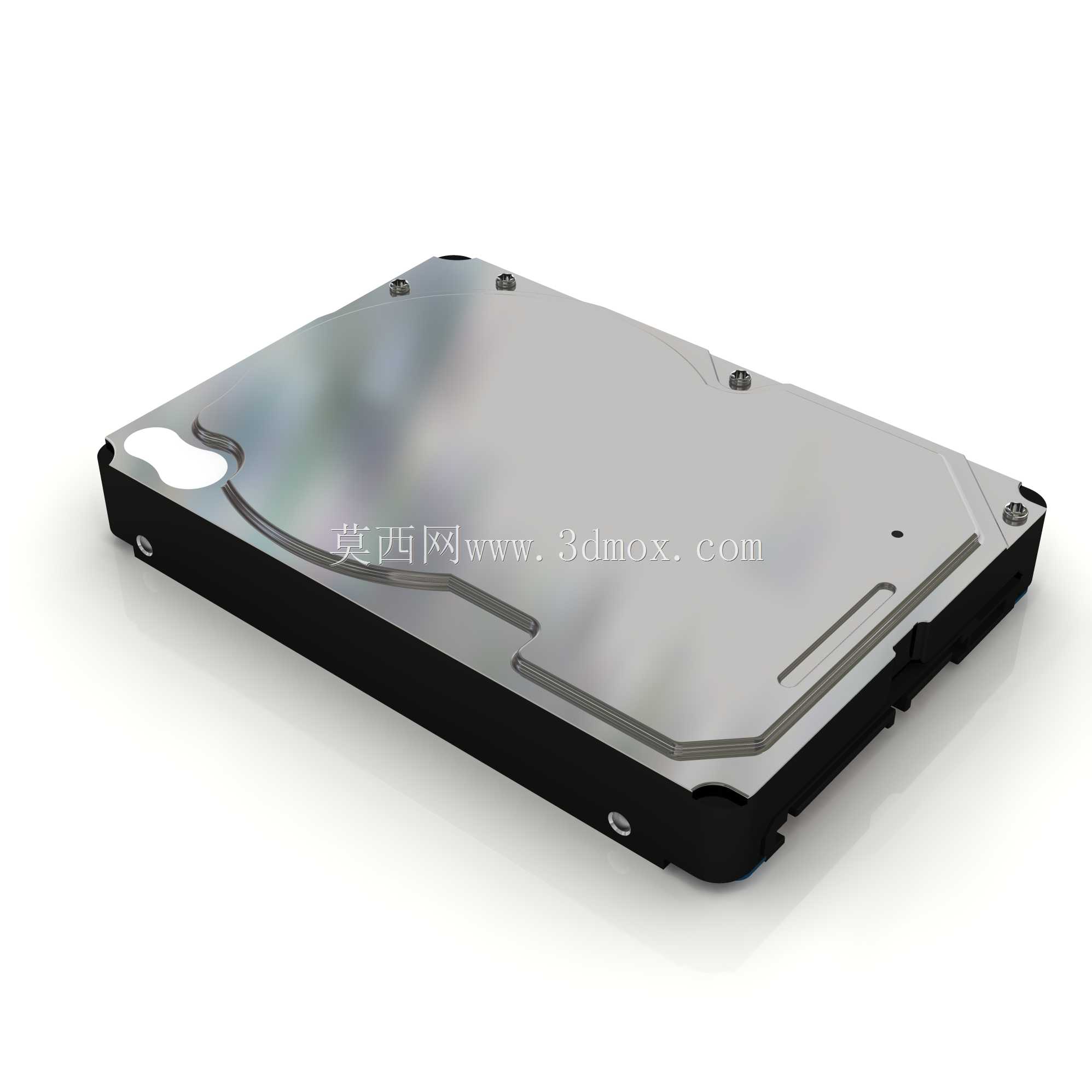

　　整体结构分为上盖密封腔体、盘体基座、SATA数据与供电集成接口、侧边安装固定位几个核心部分，金属上盖采用冲压成型的曲面轮廓，边缘做卷边密封处理，和黑色的基座壳体通过周圈的固定螺丝压合密封，保证盘腔内部的洁净度要求——毕竟机械硬盘内部的盘片、磁头组件对微尘颗粒极其敏感，密封结构的细节还原能帮助设计者理解硬盘的防护边界，在做整机散热、抗震设计时避开密封压合的薄弱位置。安装边界方面，标准2.5英寸硬盘的长宽尺寸严格遵循行业通用规范，厚度对应常规9.5mm规格的笔记本硬盘尺寸，侧边的四个安装螺孔位置完全对齐通用安装孔位标准，SATA接口的金手指位置、接口凸台的轮廓尺寸都做了1:1还原，在做硬盘舱设计时，可以直接调用该模型做干涉检查，

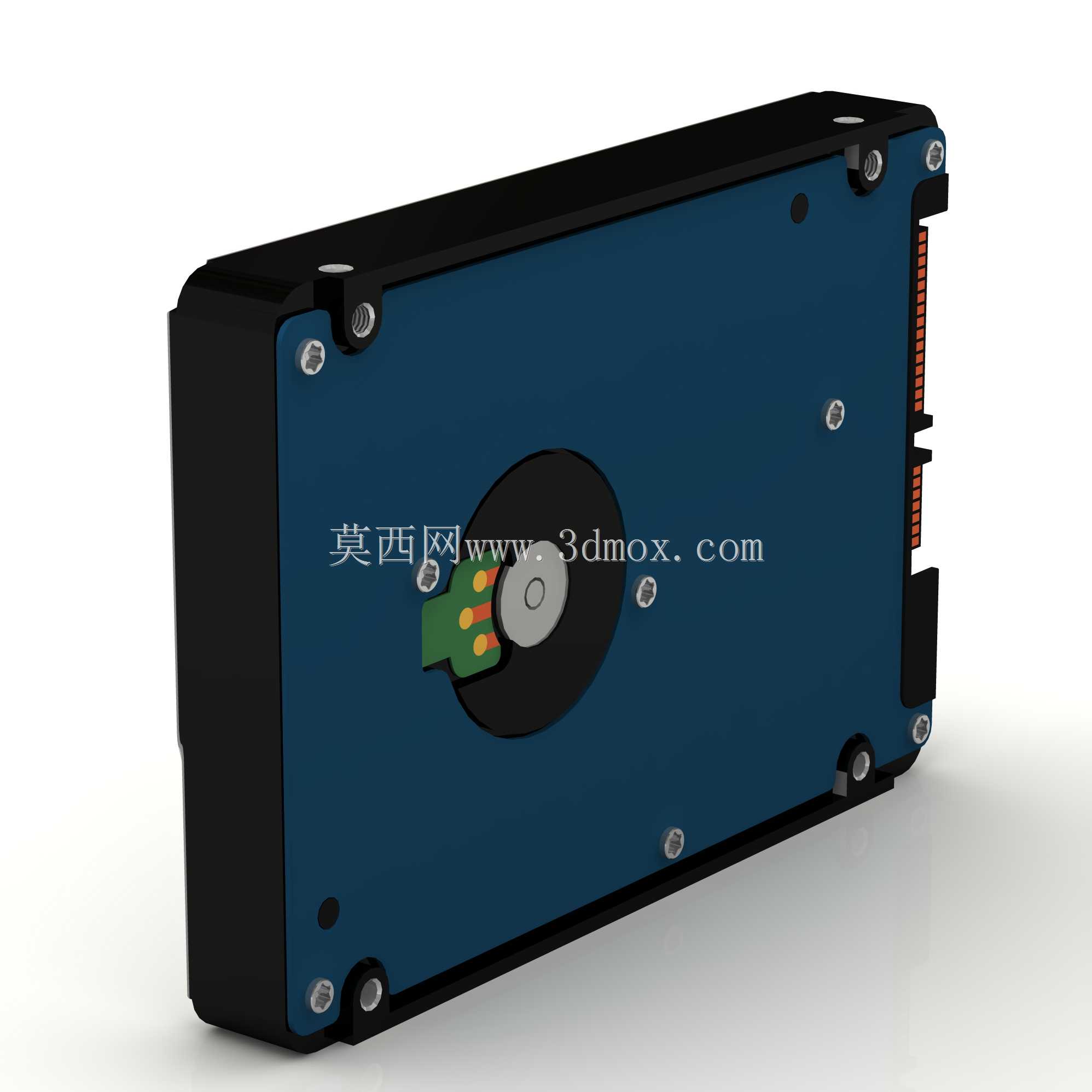

　　确认硬盘插入后和周边主板元器件、散热模组、外壳结构之间的安全间隙，尤其是针对带减震胶垫的安装结构，还能基于模型的外轮廓尺寸预留胶垫的压缩空间，避免装配后硬盘出现翘曲、接口对位不准的问题。从功能特性的结构体现来看，盘体侧面的呼吸孔位置、底部的电路板避让轮廓都做了写实还原，呼吸孔是平衡盘体内外气压的关键结构，在做整机风道设计时要注意不要遮挡该位置，避免影响盘体内部的气压平衡导致读写故障；底部的电路板区域是硬盘的主控、缓存芯片所在位置，建模时还原了电路板和基座之间的间隙，在做散热设计时可以针对性规划导热路径，比如在对应位置预留导热硅胶垫的安装空间，把芯片的热量传导到机身外壳提升散热稳定性。对于做笔记本整机结构设计、便携存储设备开发的工程师来说，这类精准还原实物尺寸的硬盘模型，能大幅减少结构适配阶段的反复打样验证工作量，在方案设计阶段就能完成安装间隙、接口对位、抗震结构的匹配校核，提前规避装配阶段可能出现的各类结构问题。
