工字型磁芯通孔直插电感器三维结构

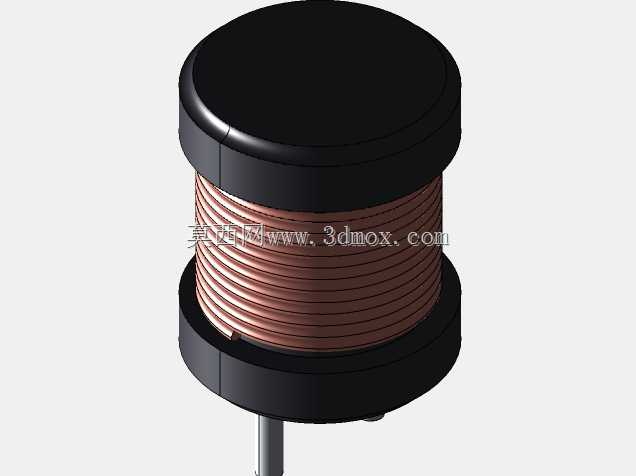

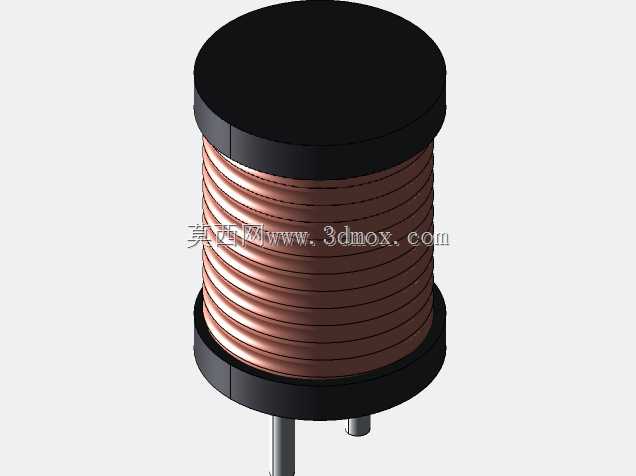

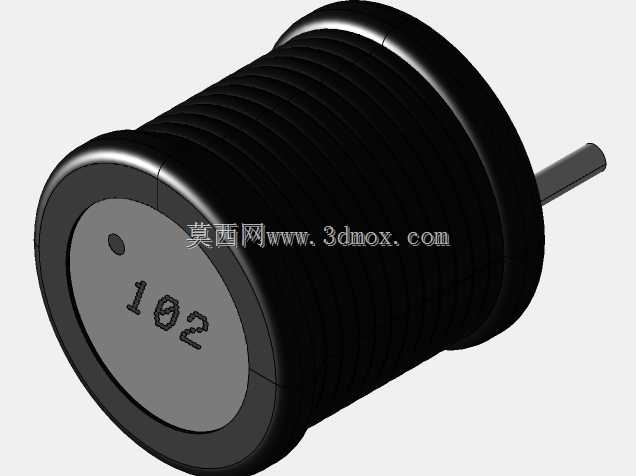

　　在消费类电子、通讯终端设备的PCB板级设计环节，通孔直插电感器是电源滤波、信号扼流场景中应用极广的被动元件，本次建模还原的工字型磁芯通孔电感，主要适配小功率电源回路的纹波抑制、低频信号线路的杂波滤除需求，常见于6mm安装孔径的通孔焊盘布局场景。从结构设计逻辑来看，该电感采用上下对称的黑色铁氧体磁罩作为磁屏蔽结构，中间磁芯部分采用多层密绕的漆包铜线圈，线圈两端直接引出镀锡直插引脚，引脚间距匹配标准2.54mm网格PCB的通孔焊盘间距，安装时引脚穿过PCB板孔后经波峰焊或手工焊接固定，无需额外固定结构即可实现可靠的板上安装。建模过程中重点还原了磁罩与绕线区域的尺寸配合边界：上下磁罩的外径略大于中间绕线区域的直径，

　　既可以对线圈形成物理防护，避免生产组装过程中线圈被磕碰导致漆包线破损短路，也能在一定程度上约束磁路，降低电感工作时的漏磁对周边敏感器件的干扰。绕线部分的建模还原了实际生产中密绕线圈的层叠纹理，每一圈漆包线的排布贴合磁芯柱的弧度，没有出现穿模或间隙不均的问题，引脚部分的长度预留了常规PCB板厚加焊接弯脚的余量，引脚直径匹配标准通孔焊盘的孔径公差，在装配仿真环节可以直接导入PCB布局文件进行干涉检查。从实际选型适配角度，该类电感的磁芯材质适配低频工作场景，直流电阻参数匹配小电流供电回路的损耗要求，外形的圆柱结构在板上布局时占用的长宽空间一致，不会出现异形元件的布局避让问题，上下端面的平整结构也适合自动化插件设备的吸嘴拾取，

　　适配SMT后段的通孔插件加工工艺。建模时充分考虑了结构工程师在做整机装配时的校验需求，所有配合面的尺寸公差都按照行业常规加工精度设置，磁罩与磁芯的配合台阶、线圈与磁罩的间隙、引脚的伸出长度都完全符合实物的装配关系，既可以用于产品展示阶段的结构渲染，也能导入装配文件做静态干涉检查、安装空间预留校核，帮助设计人员在PCB布局阶段就准确预判元件的占用空间，避免后期打样出现元件与壳体、周边器件干涉的问题。
