撬装式多介质水处理过滤装置结构设计

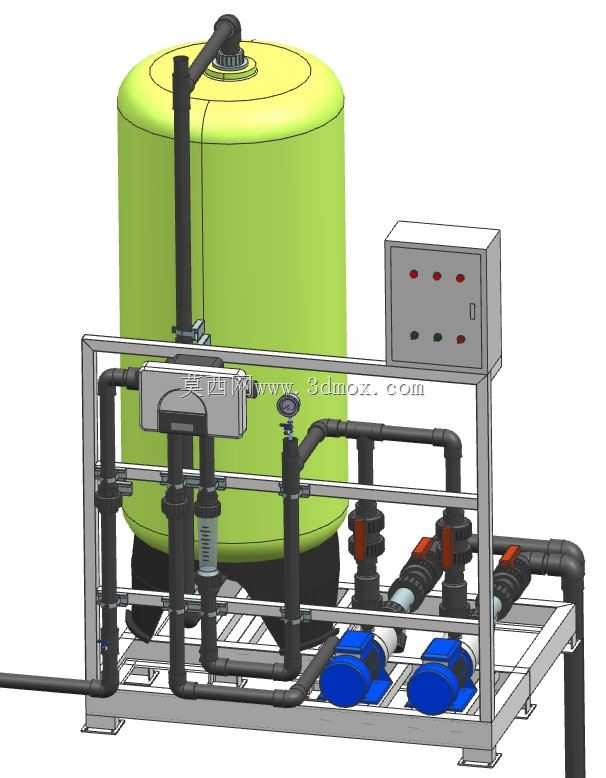

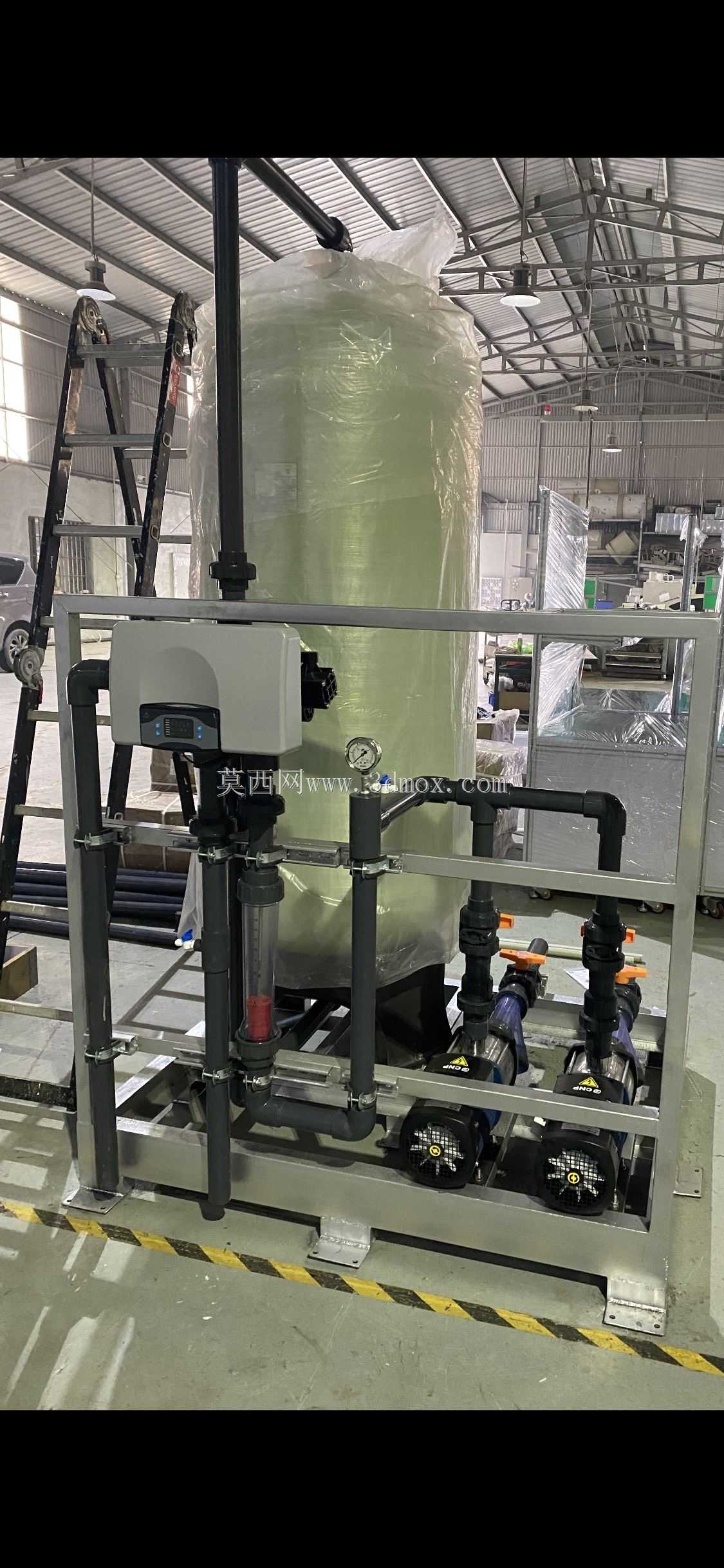

　　这套集成式水处理过滤装置采用撬装一体化设计思路，将过滤罐体、管路阀组、增压泵组、电控单元全部整合在同一公共底座框架上，省去现场分体安装的管路对接、基础找平工作量，适配中小型净水站、工业循环水旁滤、生产工艺给水预处理等场景的快速部署需求，整体安装边界控制在常规集装箱运输尺寸范围内，可直接通过货运车辆整体转运，进场后仅需对接进出水总管与供电接口即可投入运行。核心过滤单元采用立式承压罐体结构，罐体顶部设置排气与检修接口，侧面预留进出水、反冲洗管路接口，罐体底部采用三点式支脚支撑，与撬座框架之间预留减震垫安装空间，避免泵组运行振动传递至罐体引发管路焊缝疲劳。管路系统采用UPVC或碳钢防腐管路布局，沿撬座框架分层排布，

　　主通路设置手动蝶阀与止回阀，在泵组出口、罐体进水端分别设置压力表接口，可实时监测过滤前后压差变化，判断滤料堵塞状态，反冲洗管路与正常过滤管路通过阀组切换实现流道换向，无需额外外接反冲洗水源即可完成滤料清洗流程，降低运维操作复杂度。动力单元配置两台卧式离心泵，采用一用一备或并联运行模式，泵组进出口均设置软接与检修阀，泵体底座与撬座之间加装减震装置，减少运行振动与噪音传递，泵组管路沿撬座侧边排布，预留足够的操作空间用于日常盘车、密封件更换等维护作业。电控单元采用壁挂式箱体安装在撬座端部，箱体面板设置运行状态指示灯、启停按钮与故障报警提示，内部预留PLC扩展点位，可根据需求升级压差自动反冲洗、远程启停等功能，

　　箱体防护等级适配室内外常规安装场景，接线端子排沿箱体底部排布，与现场线缆对接时无需拆解内部元件。整体框架采用型钢焊接成型，表面做防腐喷涂处理，框架侧边预留吊装孔与叉车孔位，方便设备转运与就位，各部件之间的安装间隙均考虑了工具操作空间，比如阀组手轮之间预留不小于100mm的操作间距，压力表安装位置避开管路遮挡，方便运维人员直接读取数值，罐体与泵组之间的管路设置合理的支撑点，避免长距离管路出现挠度变形引发接口渗漏。
