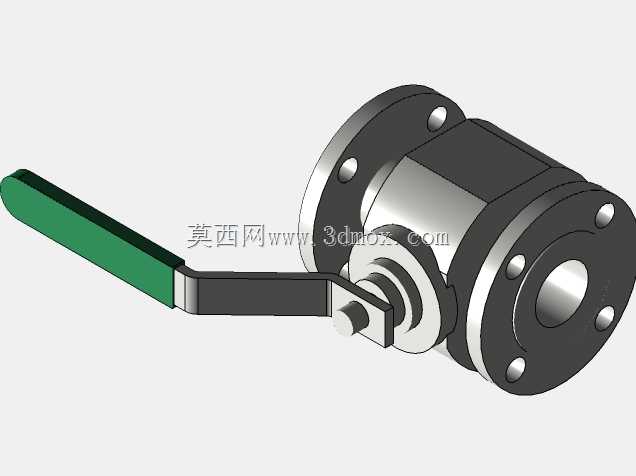

法兰式手动2寸球阀结构三维设计

　　在工业流体输送管路系统中，手动法兰球阀是应用覆盖范围极广的截断类控制部件，从市政给排水管网、化工介质输送管线、暖通循环水系统到小型设备的流体支路，都能见到这类部件的身影。这款2英寸通径的法兰式手动球阀，核心功能是通过手柄的90度旋转动作，带动内部球体转动，实现管路通路的全开与全关，相较于闸阀、截止阀类产品，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质通过时的压损极低，适合对管路通流效率有要求的场景。

　　从结构设计逻辑来看，这款球阀采用了双侧法兰连接的结构形式，法兰端面的螺栓孔位按照对应压力等级的标准排布，安装时可直接与同通径、同压力等级的管路法兰配对，通过螺栓紧固即可完成装配，安装边界清晰，不需要额外加工适配接头，现场安装效率较高。阀体采用分体式组合结构，中法兰位置通过螺栓锁紧，内部设置密封座包裹球体，保证关闭状态下的密封性能，避免介质泄漏。手柄采用加长杠杆式设计，外层包覆防滑握持结构，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄的转动角度设置了机械限位，转到全开或全关位置时会被限位结构挡住，避免操作过位导致密封件磨损。

　　设计过程中，首先确定了2英寸通径对应的流道尺寸，保证球体通孔直径与管路通径一致，避免通流截面突变造成的介质紊流与压损；其次对法兰连接尺寸、密封座的压缩量做了参数化匹配，既保证密封面有足够的比压实现密封，又不会因为压缩量过大导致操作力矩骤增、密封件过早老化。手柄的安装位置设置在阀体侧方，操作时不会与相邻管路、保温层产生干涉，预留的操作空间足够人员完成扳动动作。整体外形结构紧凑，阀体外部没有多余的突出结构，适合安装在空间相对局促的管路排布场景，日常维护时仅需拆解中法兰螺栓即可更换内部密封件与球体，不需要将整个阀体从管路上完全拆下，降低了后期运维的工作量。

　　在实际选型应用中，这类手动球阀适合输送水、油品、无强腐蚀性的化工介质等洁净流体，不适合输送含有大量固体颗粒的介质，避免颗粒卡滞球体与密封座的配合面导致密封失效。建模过程中对各个配合面的公差做了对应预留，比如球体与密封座的配合间隙、阀杆与填料函的配合尺寸，都按照实际加工装配的公差要求设置，保证模型可直接用于后续的工程出图、装配干涉校验以及虚拟装配验证。
