通讯设备用波纹面透明防护薄板结构设计

　　这款波纹面透明薄板的设计，最初是针对户外通讯基站设备舱的透光防护需求展开的，在实际通讯站点部署场景中，设备舱既要保证内部运维巡检时无需开盖就能观察指示灯、线路排布状态，又要兼顾户外长期使用的抗风载、抗轻微落石冲击能力，常规平面透明板材在同等厚度下，垂直板面的抗形变能力不足，遇到强对流天气的风压冲击容易出现弯折碎裂问题，因此在结构选型阶段就确定了采用单向波纹的加强结构。从实际使用场景来看，这类透明薄板除了通讯设备舱的观察窗用途，还可适配室内通讯机柜的上部透光挡板、通讯终端展示台的防护面层等场景，不同场景下对板材的安装边界要求存在差异：用于户外基站舱时，安装边需要预留12mm的压合宽度，配合三元乙丙密封胶条实现IP65级的防水密封，

　　波纹走向需要顺着当地常年主导风向排布，降低风阻带来的载荷集中；用于室内机柜时，安装边预留8mm压合量即可，无需额外密封结构，波纹走向可顺着机柜内部散热风道方向，减少对通风效率的影响。设计过程中没有盲目增加板材厚度来提升强度，而是通过波纹的几何参数优化实现性能平衡，波纹的波高设置为3mm，波距为25mm，这个参数组合下，同等2mm壁厚的透明板材，垂直板面的抗弯曲强度比平面板材提升62%，同时不会因为波高过大导致透光折射变形过于明显，影响运维人员观察内部设备状态的清晰度。板材整体为等壁厚设计，所有转角位置都做了R0.5mm的圆角过渡，避免应力集中导致的安装开裂问题，边缘做了钝化处理，不会在装配过程中划伤施工人员的手部。从建模逻辑来看，

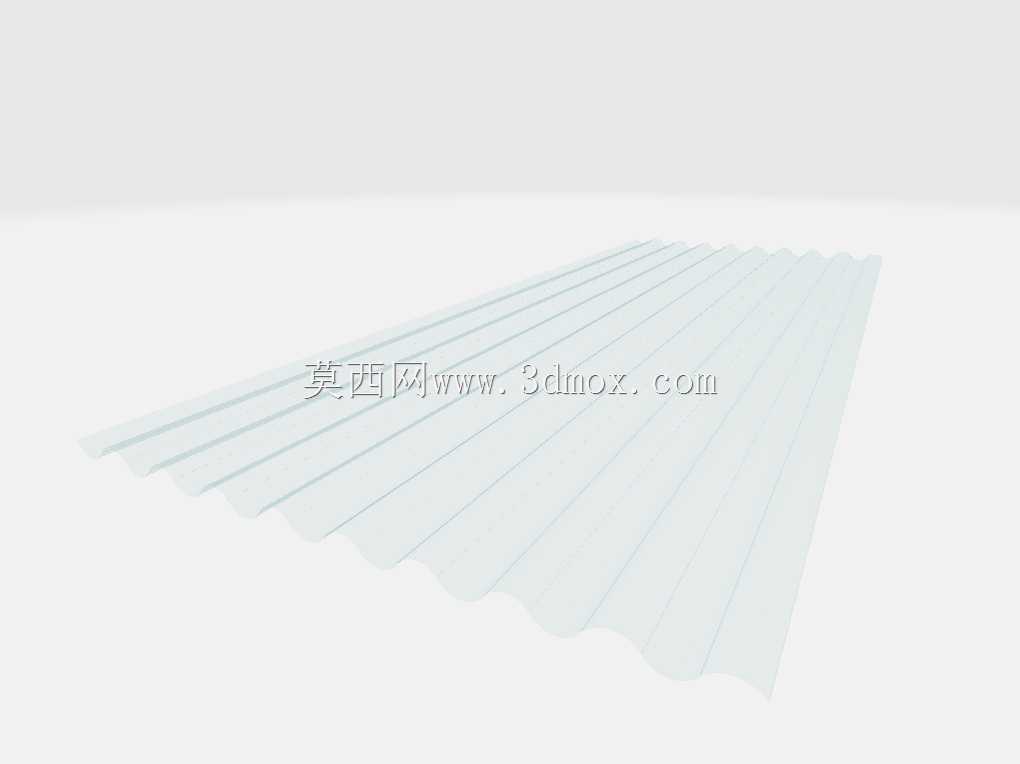

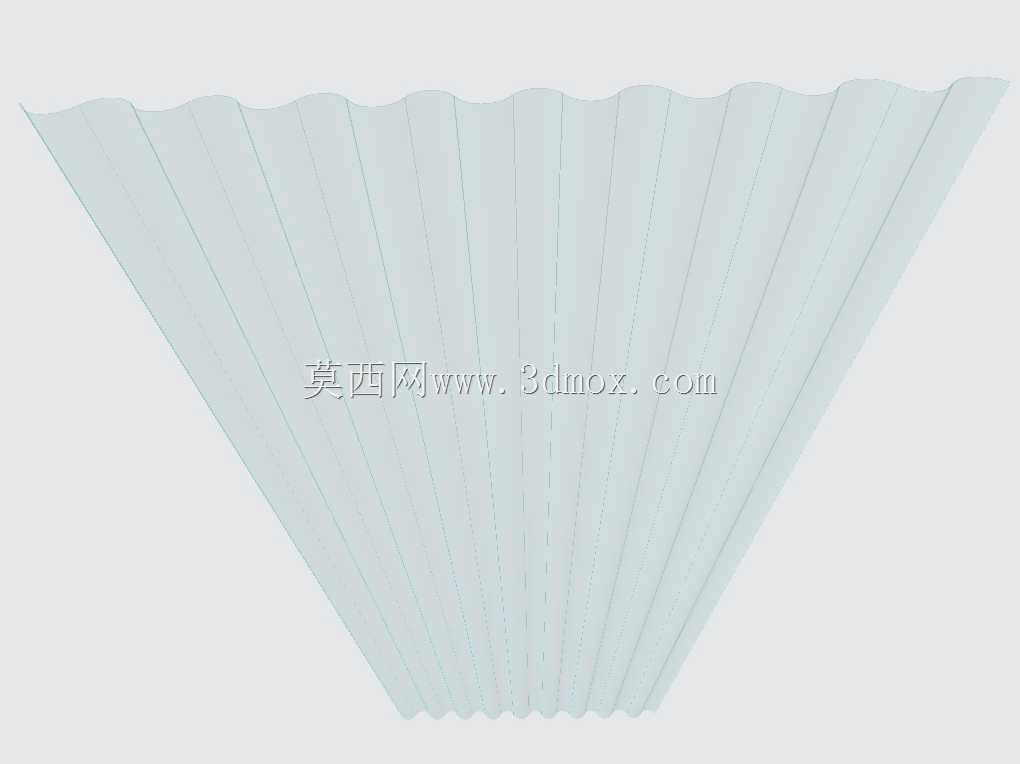

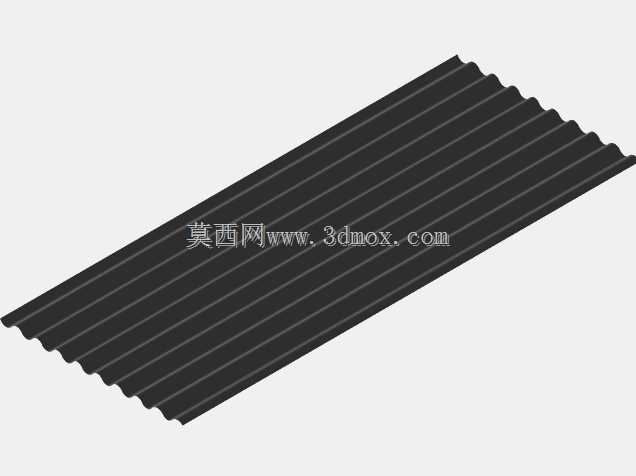

　　整个构件采用曲面偏移加阵列的方式实现，先绘制单段波纹的截面轮廓，沿长度方向拉伸为基础曲面后，按照波距参数进行单向阵列，再统一偏移出壁厚，最后对边缘进行裁切和倒角处理，模型曲面连续无破面，可直接导入结构仿真软件进行风载、雪载的受力校核，也能直接导出工程图用于板材的热成型加工。实际选型搭配时，这类波纹透明板的安装固定点间距建议控制在300mm以内，避免跨度过大导致的中部下挠变形，如果用于高海拔紫外线强烈区域的通讯站点，可在板材表面附加耐UV涂层，模型中预留了涂层的厚度偏移量，不需要重新调整主体结构参数就能适配不同的表面处理需求。不同于普通装饰用透明波纹板，这款构件的波纹棱边做了微小的平面处理，安装压合时胶条与板材的接触为面接触，而非线接触，长期使用不会出现胶条切入板材棱边导致的密封失效问题，这也是针对通讯设备长期免维护的使用要求做的细节优化。
