汽车轮毂连接花键法兰座结构设计

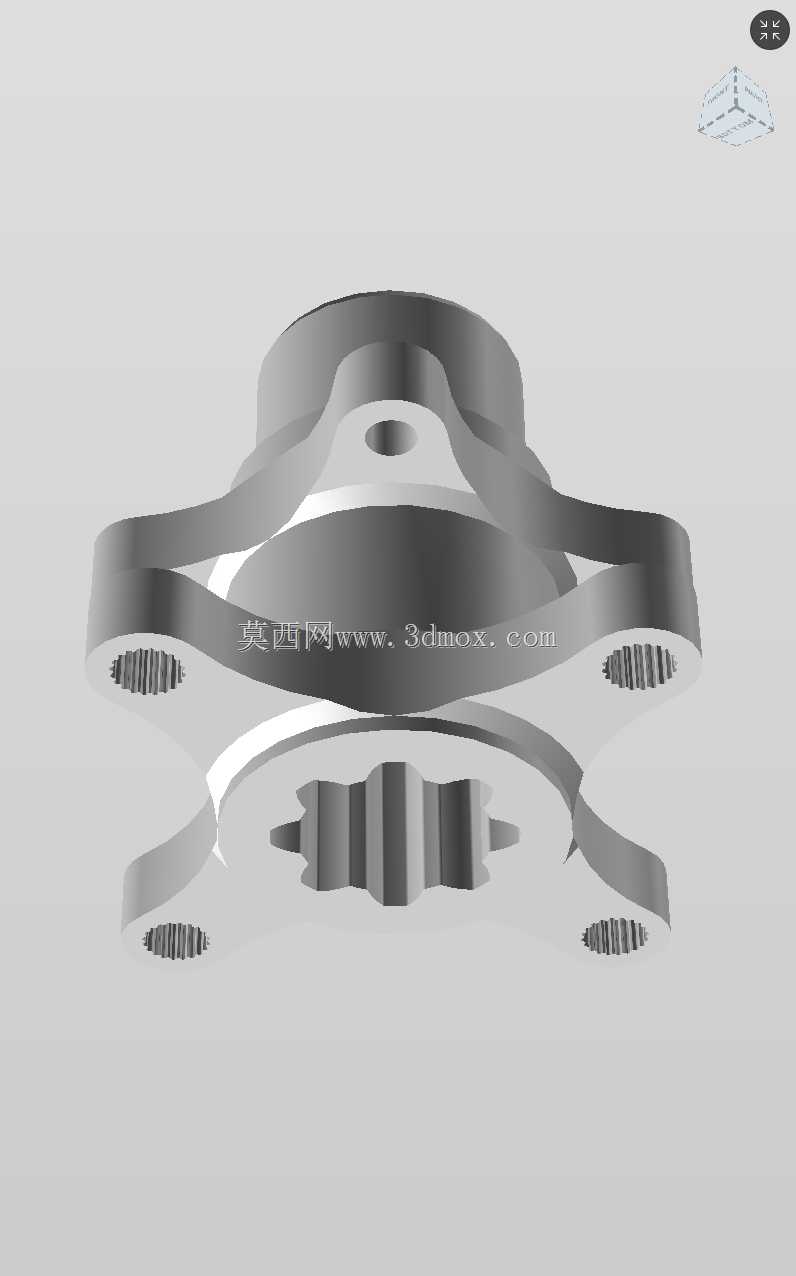

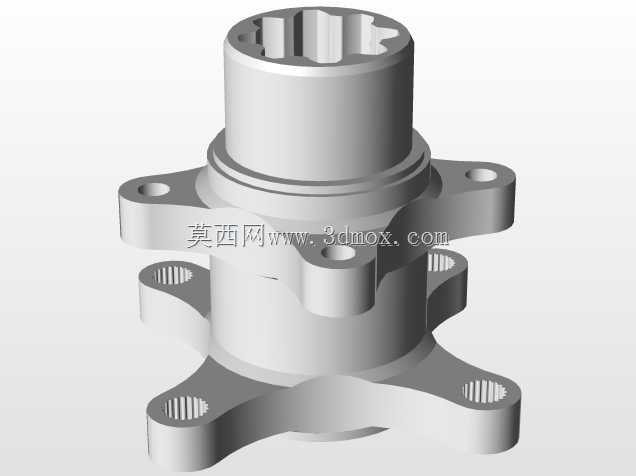

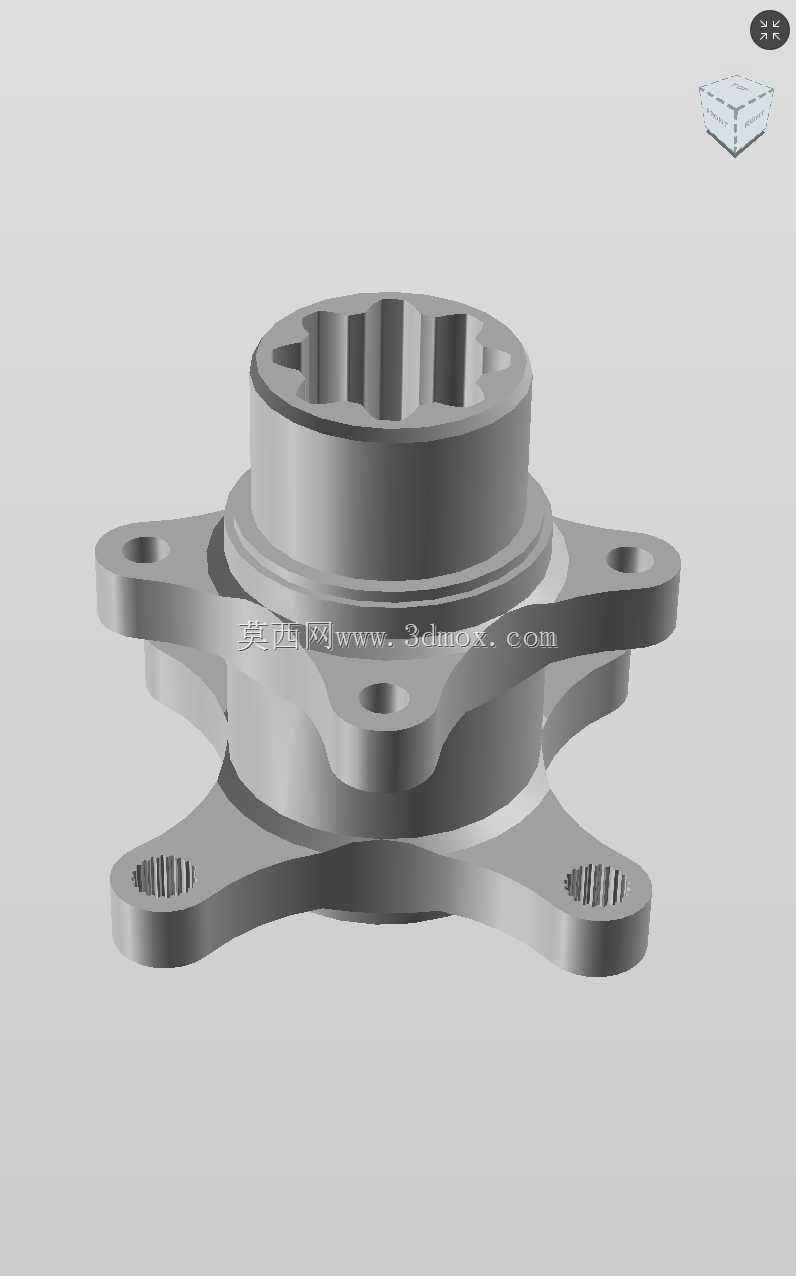

　　这款法兰座属于车辆行走系统的核心传力连接件，主要承担轮毂与传动半轴之间的扭矩传递、轮端定位支撑双重作用，常见于乘用车辆、小型工程作业车辆的非独立悬架轮端结构中。从结构设计逻辑来看，中心区域采用内花键孔结构，花键齿形做了等强度修形处理，可与半轴外花键形成无间隙配合，相比平键连接能承受更大的冲击载荷，适配车辆起步、制动、颠簸路面行驶时产生的交变扭矩，避免键槽位置出现应力集中断裂的问题。法兰盘本体采用五耳式安装布局，每个安装耳上设置同轴螺栓过孔，孔位周边做了局部加厚凸台设计，既可以保证螺栓拧紧时的支撑面压强均匀，也能在不额外增加整体壁厚的前提下提升安装位的结构强度，控制零件整体重量。安装耳之间的盘体部分做了下沉式减重槽设计，

　　在不降低整体扭转刚度的前提下，有效削减了非受力区域的材料冗余，符合车辆零部件轻量化的设计方向。零件上部的定位轴颈与中心花键孔保持严格的同轴度公差要求，装配时可与轮毂轴承内圈形成过渡配合，保证轮端旋转时的径向跳动量控制在合理区间，减少车辆行驶过程中的轮端抖动问题。下部法兰端面设置有环形密封槽，可适配橡胶密封圈实现轮端润滑脂的密封，防止泥水、粉尘进入轴承配合面造成磨损。从安装边界来看，五个安装孔的孔位分布遵循标准节圆直径设计，可适配同规格的轮毂轴承单元、制动盘安装位，不需要额外修改周边部件的安装尺寸即可完成替换装配。花键孔的有效啮合长度经过匹配计算，可覆盖常用小排量车辆的半轴输出扭矩需求，安装耳处的螺栓孔直径适配标准级轮毂紧固螺栓，装配时可直接采用常规扭矩扳手完成拧紧作业，不需要专用工装。零件的所有过渡转角位置都做了圆角处理，避免机加工过程中出现应力集中，同时也能减少热处理环节的开裂风险，提升零件的疲劳使用寿命。
