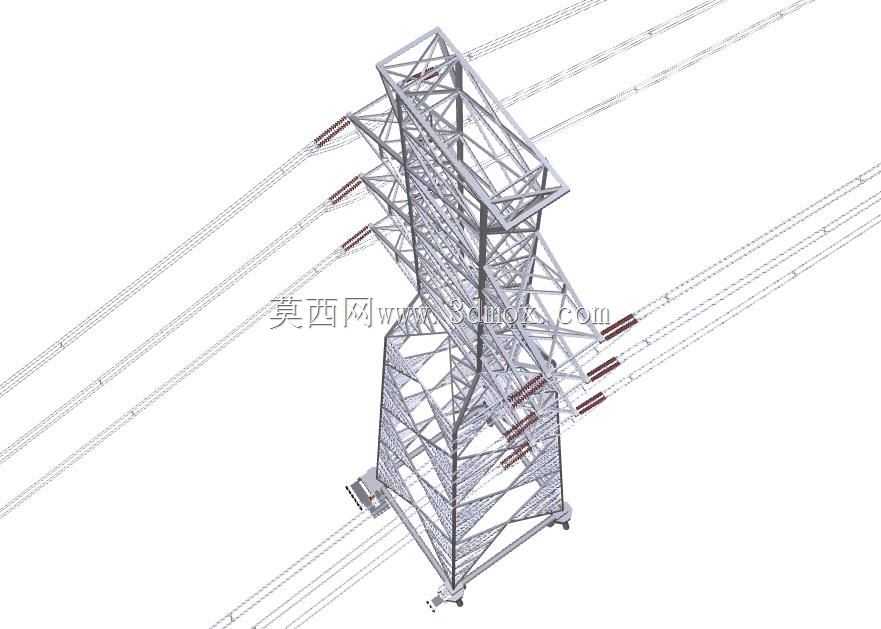

跨水域高压输电架空支撑铁塔结构

　　该结构为适配水域架空输电场景设计的支撑铁塔，主要应用于跨江、跨湖、沿海滩涂等无法布设陆地杆塔的输电线路段，承担高压输电线缆的承重、绝缘固定与风载、水浪冲击载荷的传递作用，保障跨水域输电线路的弧垂稳定与绝缘安全距离。从结构设计逻辑来看，整体采用空间桁架格构式构型，主材选用等边角钢拼接，通过节点板配合螺栓连接形成稳定的空间受力体系，相比实腹式结构可大幅降低自身重量，同时减少水域环境下的风阻与水流冲击受力面，适配水上高湿、高盐雾、强阵风的复杂工况。塔头段按照多回路输电线布设要求设计了分层横担，每层横担端部预留绝缘子串安装挂点，挂点位置经过力学仿真校核，可匹配不同电压等级的悬式绝缘子安装尺寸，保证各相线缆之间、

　　线缆与塔身之间的空气绝缘间隙满足电力规范要求，避免相间闪络故障。塔身下部考虑水上安装的边界条件，底部设置加大尺寸的承台连接支座，支座预留与水下混凝土桩基的连接螺栓孔，可适配不同水深的桩基顶部安装尺寸，安装时需保证塔身垂直度偏差不超过千分之一，避免长期受单侧线缆拉力出现倾斜变形。塔身腹杆采用交叉布置形式，可将横担传递的线缆垂直载荷、横向风载、水流冲击载荷均匀分散到四根主材上，再通过底部支座传递到水下桩基结构，避免局部应力集中导致杆件失稳。设计过程中针对水域常见的阵风载荷、覆冰载荷、线缆断线冲击载荷做了多工况组合校核，所有杆件的长细比、节点连接强度均满足钢结构设计规范要求，横担的悬挑长度经过优化，

　　在保证绝缘距离的前提下尽可能降低悬挑端的弯矩载荷，减少主材的受力负担。塔身上预留了检修爬梯与休息平台的安装点位，后期运维人员可通过爬梯抵达各层横担位置开展绝缘子检修、线缆紧固作业，爬梯与塔身的连接点采用可拆卸螺栓固定，方便后期锈蚀后的更换维护。整体结构的外轮廓尺寸按照对应电压等级的输电走廊宽度要求设计，可避免对水域通航船只造成净高干扰，同时塔身表面预留热浸镀锌防腐处理的工艺余量，适配水上高腐蚀环境下的长期使用需求，减少后期防腐维护频次。
