带手动球阀的管道清洁电气管路结构

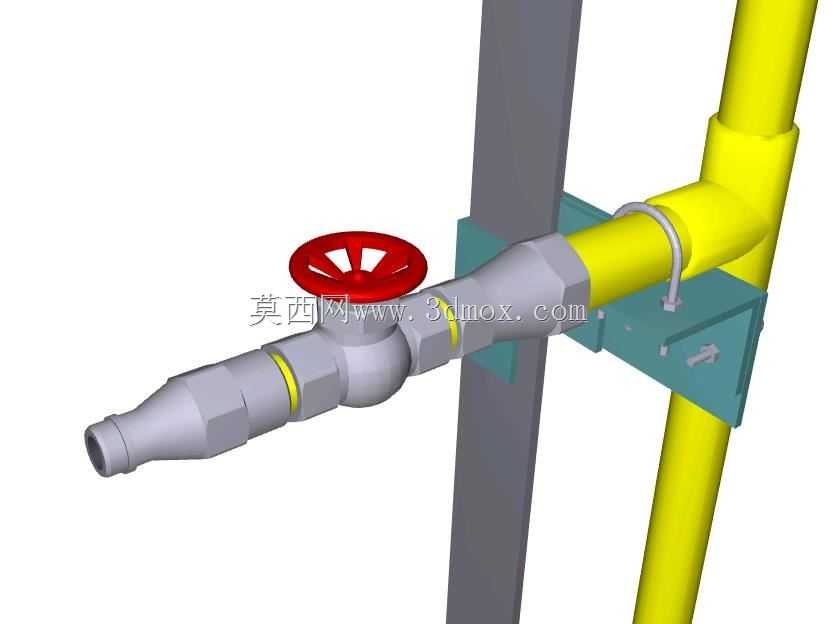

　　这套管路结构主要应用在工业现场需要同步走工艺介质与电气走线的垂直管廊场景，常见于化工车间、动力站房的竖向管道排布区域，核心作用是在主工艺管道旁接出带通断控制的支路，同时兼顾支路管路的清洁吹扫与电气线路的附塔固定需求。从结构设计来看，主体采用竖向黄色主管道作为承载基体，通过定制的抱箍式管夹将水平支路整体固定在主管道侧壁，管夹与主管道接触面做了适配圆弧面，避免硬接触划伤管道防腐层，同时预留了螺栓锁紧余量，适配一定范围内的管径公差，安装时不需要额外做焊接支架，直接在已铺设的主管道上就能完成固定，大幅降低现场改造的施工量。水平支路上集成了手动红柄球阀，作为支路的通断控制部件，球阀采用内螺纹连接结构，两端通过六角接头与前后段管路对接，

　　接头处预留了密封件安装槽，装配时可以根据介质特性选配四氟或者橡胶密封垫，保证连接处的密封性能。球阀靠近主管道的一侧设置了U型线缆固定环，专门用来绑扎附塔铺设的电气控制线，避免线路在管路振动时出现移位、磨损，这也是这套结构区别于普通工艺支路的核心设计点，把管路支撑和电气走线固定整合到同一套安装结构上，不需要额外布置线缆桥架。支路远离主管道的一端做了缩径锥形接头，用来对接清洁气源或者吹扫介质管路，日常生产时球阀处于关闭状态，需要对支路或者下游设备进行清洁作业时，手动开启球阀即可通入清洁介质，完成管路内部的吹扫清洁，避免残留介质淤积堵塞管路。设计过程中充分考虑了安装边界，水平支路伸出主管道的长度控制在合理范围，不会占用过多的管廊通行空间，

　　竖向主管道上的管夹安装位置避开了管道焊缝与原有支架位置，球阀的操作手柄预留了足够的操作空间，手动开关时不会和主管道或者周边结构发生干涉，手柄采用红色防滑轮盘结构，戴劳保手套也能轻松完成启闭操作。整套结构的所有金属部件都做了防腐处理，适配工业现场多尘、有轻微腐蚀的使用环境，管路连接部位的同轴度做了公差约束，装配后不会出现管路别劲、密封件受力不均的问题，长期使用下也能保持稳定的密封性能与结构强度，不需要频繁做维护调整。
