管道内作业自定心清管清洗装置结构

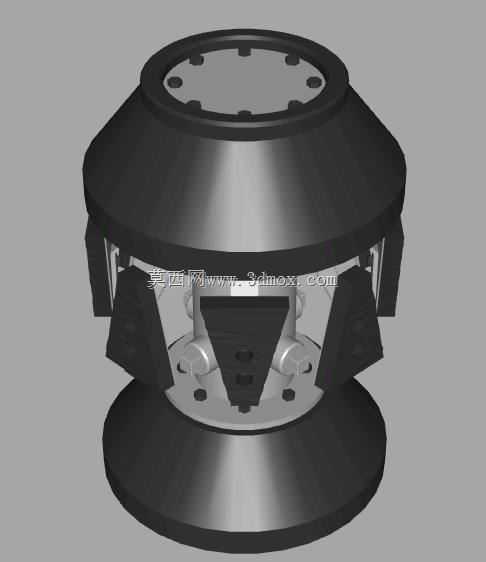

　　长距离输送管线在投用前的除锈除杂、运行周期内的结蜡结垢清除、介质置换后的残液吹扫环节，都需要依靠适配管径的清管装置完成管内作业，这款清管清洗装置的结构设计，正是针对常规直板清管器在变径段、弯管段易卡滞、密封面磨损快的痛点做了定向优化。从结构组成来看，装置上下两端的锥面密封盘采用高耐磨聚氨酯材质，锥面角度设计为12度，既可以在管内行进时形成稳定的压差驱动面，又能在遇到管壁局部凸起、焊缝余高时通过锥面的导向作用顺利通过，避免刚性卡滞；中部的周向均布支撑块采用铰接式浮动结构，每块支撑块背后都设置了预紧弹簧，能够在一定管径公差范围内始终贴紧管壁，保证装置在管内的同轴度，避免出现偏磨导致的密封失效，支撑块表面镶嵌的硬质合金刮片，

　　角度与管壁呈30度夹角，既能有效刮除管壁附着的硬质垢层，又不会因为刮削角度过大造成管壁划伤。设计过程中首先明确了适用的管道公称直径边界，整体最大外径适配对应管径的92%，预留了足够的垢层通过间隙，装置整体长度控制在管径的1.3倍，保证能够通过1.5倍管径的90度标准弯管，不会出现长度过长导致的弯管处卡堵。中部的三角连接架采用一体化铸钢材质，既承担了上下密封盘的连接拉力，又为浮动支撑块提供了稳定的铰接安装基准，所有铰接销轴都做了防脱限位设计，避免在管内高速行进时销轴脱落导致装置解体。实际应用场景中，这类装置可以根据作业需求更换不同硬度的密封盘和刮片材质：针对新管线投用前的除焊渣、除锈作业，可选用硬度稍高的带钢丝刷的支撑块；

　　针对在役原油管线的清蜡作业，可更换软质密封盘搭配带喷油孔的结构，配合溶蜡剂提升清洗效果；针对输水管线的生物垢清除，可在支撑块上加装钢丝刷与刮板组合结构。不同于传统一体式清管器的固定尺寸设计，这款装置的浮动支撑结构可以适配公称直径上下浮动10%的管径范围，在同条管线存在局部管径偏差的场景下适配性更强，装置中心预留的信号发射仪安装腔，可以搭载清管器跟踪定位设备，实时反馈装置在管内的行进位置，一旦出现卡滞可以快速定位故障点，降低管线作业的运维风险。密封盘与支撑块都采用快拆式连接结构，现场作业时不需要专用工具就可以快速更换磨损的易损件，减少作业前的准备时间，整体结构的过流通道设计在支撑块间隙位置，当装置前后压差超过阈值时，介质可以通过间隙泄放，避免压差过大导致的装置损坏或者密封盘过度磨损。
