桌面级小型立式数控铣床三维结构设计

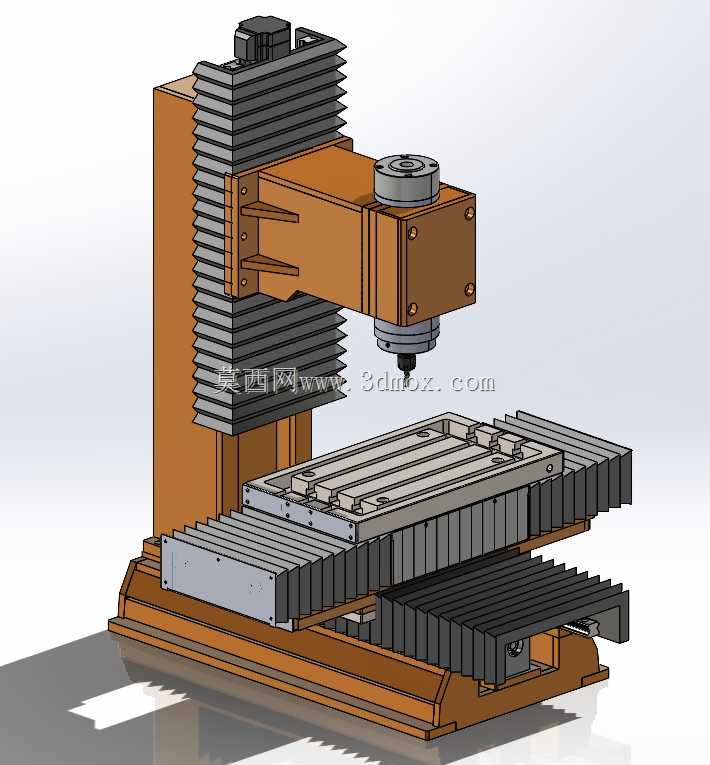

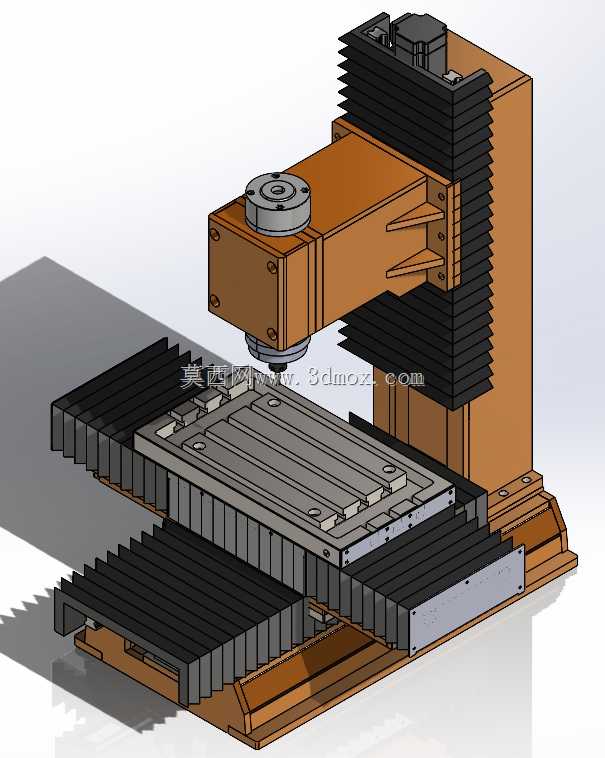

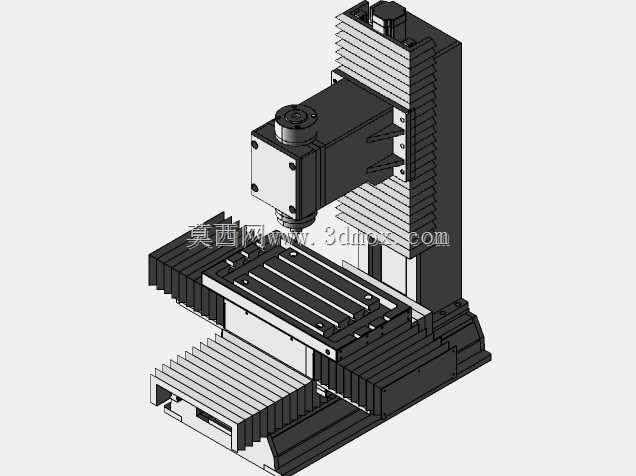

　　这款微型CNC铣床的结构设计，核心瞄准小尺寸工件的精密加工场景，适配教学实训、个人工坊、小批量打样这类对设备占地要求高、加工载荷不大的使用需求，整体采用立式龙门布局，将主轴加工单元布置在横向滑台的上方，配合十字移动工作台实现X、Y、Z三个轴向的进给运动，能完成小型金属件、塑料件、软质复合材料的铣削、钻孔、简单轮廓雕刻等加工工序。从结构设计逻辑来看，三个轴向的传动部位均加装了风琴式防护罩，能有效阻挡加工过程中产生的切屑、粉尘进入导轨与传动丝杠副，避免磨粒磨损影响传动精度，延长核心运动部件的维护周期；主轴单元采用悬臂式安装结构，通过加强筋结构提升悬臂的刚性，减少加工过程中因切削力产生的形变，保证加工面的平面度与尺寸公差。

　　设备的安装边界充分考虑桌面放置需求，整体底座采用一体式铸造结构的设计思路，底部预留了水平调节脚的安装位，无需额外做大型混凝土基础固定，放置在标准承重工作台面上即可完成调平使用，工作台面预留了标准T型槽结构，可适配通用的小型机用平口钳、简易工装夹具的安装，无需定制专属装夹配件。Z轴方向的滑枕采用矩形导轨配合丝杠传动的结构，能保证主轴上下进给的直线度，适配不同厚度工件的加工高度需求，主轴端部预留了标准刀具装夹接口，可更换不同直径的立铣刀、钻头等加工刀具，覆盖常规小型零件的加工工序需求。设计过程中对各轴的行程做了合理匹配，避免小规格设备出现行程冗余导致的结构刚性下降问题，各运动轴的限位位置均预留了缓冲结构设计，

　　防止误操作导致的运动超程碰撞，电气元件的安装位集中布置在立柱后侧的空腔内，既节省外部空间，也能对控制线路、驱动模块起到防护作用，避免加工切屑、切削液飞溅造成电气故障。整体结构没有多余的冗余设计，所有部件的尺寸都围绕小型加工场景的实际需求做了优化，在保证足够加工刚性的前提下尽可能压缩设备整体体积，适合在空间有限的加工场景下部署使用。
