台式可旋转角度型材切割机结构设计

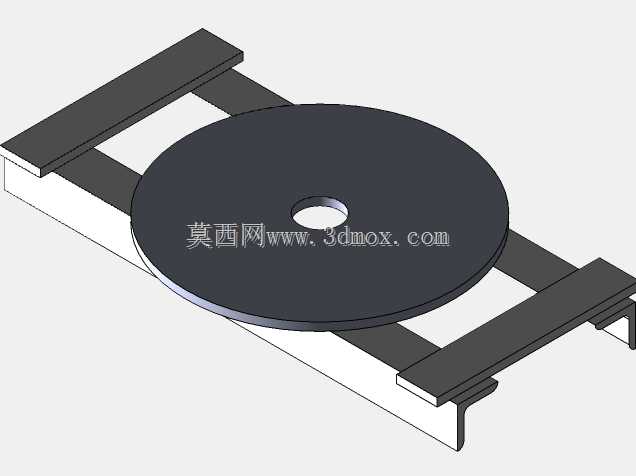

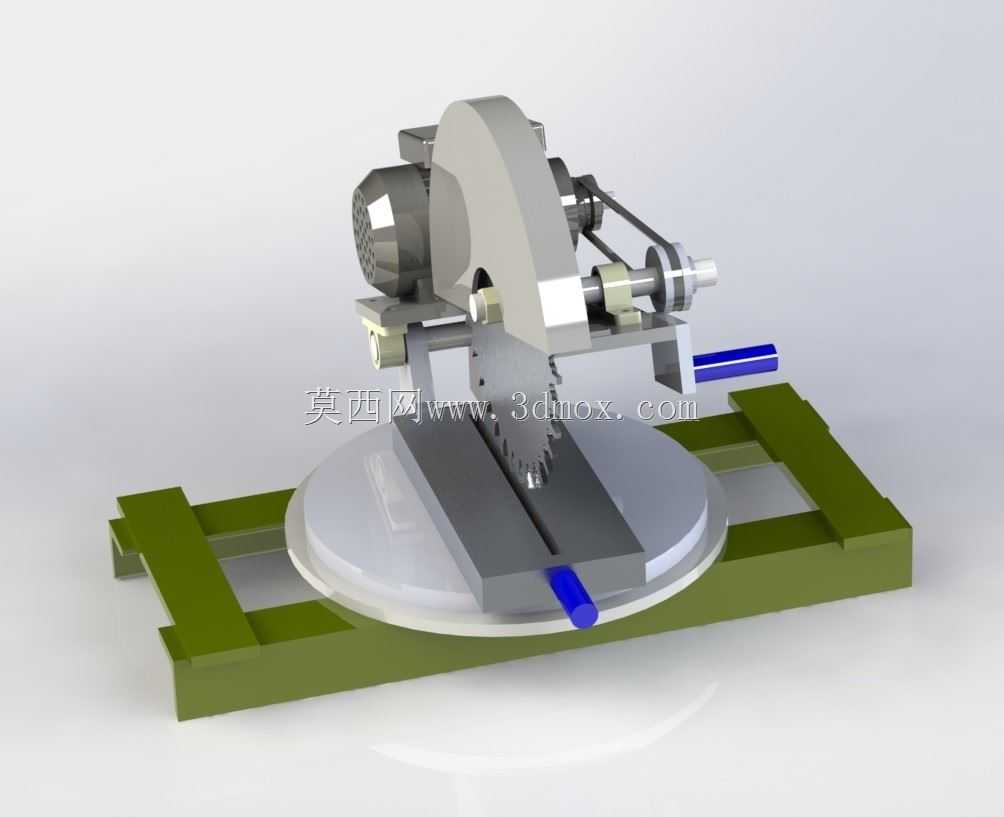

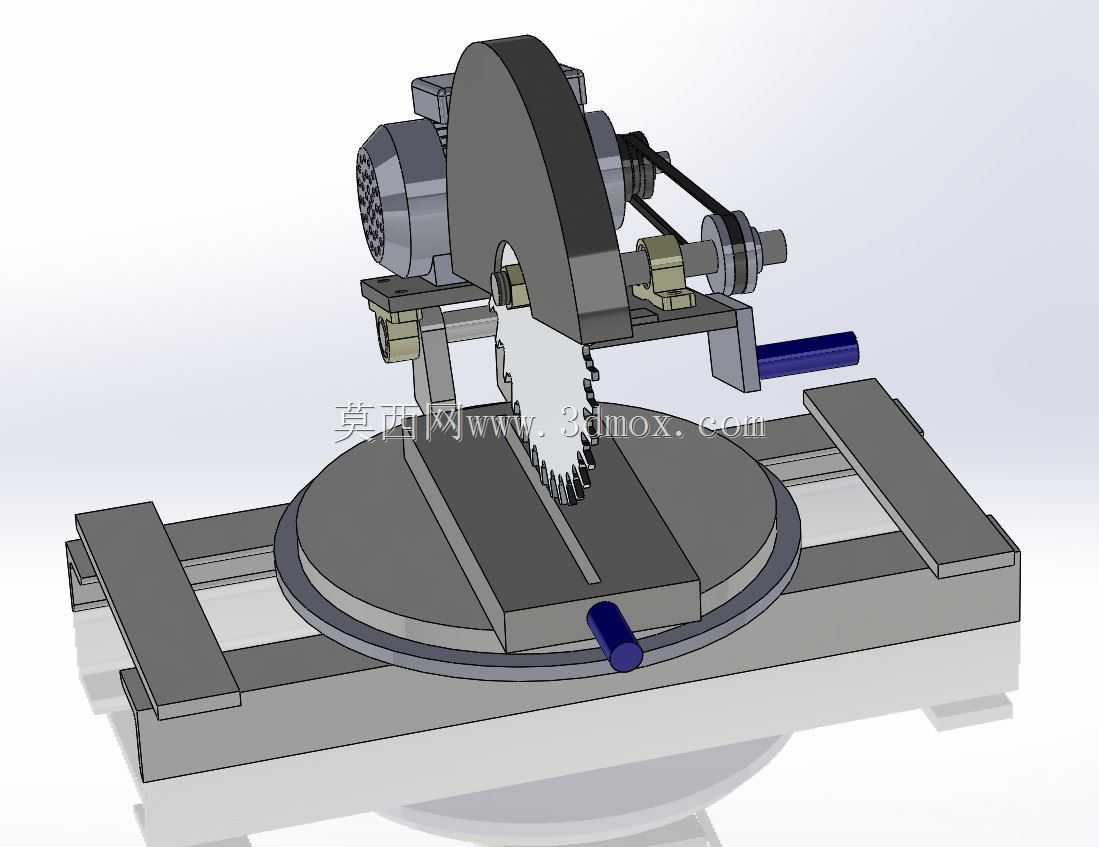

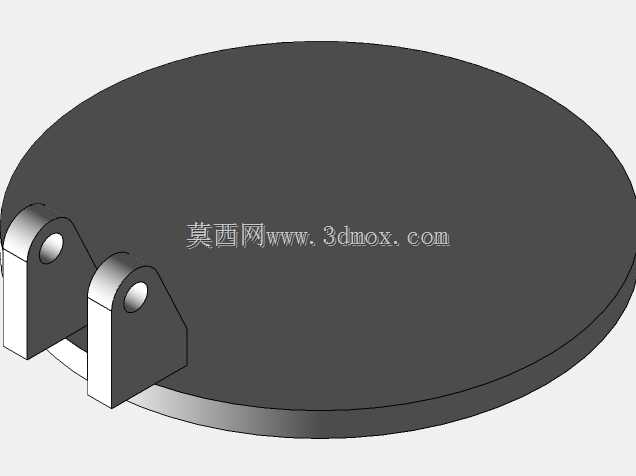

　　这款台式角度切割机的三维结构，主要面向小型五金加工、现场装修型材裁切、教学实训设备演示这类场景，区别于大型工业流水线的固定式锯切设备，它的核心设计逻辑是兼顾小批量多规格型材的裁切灵活性，同时控制设备整体占地尺寸，适配工位紧张的街边加工门店、校内实训车间这类空间有限的使用环境。从结构布局来看，设备底部采用框架式焊接承托底座，替代了传统铸铁整体底座的厚重设计，在保证支撑刚性的前提下降低了整体自重，方便用户根据加工需求挪动设备位置，底座上方设置带刻度标识的旋转工作台，可实现0到45度范围内的角度调节，能满足不同斜切角度的型材加工需求，工作台面预留的型材定位槽，可配合快速压料结构固定待加工工件，避免锯切过程中工件窜动影响裁切精度。

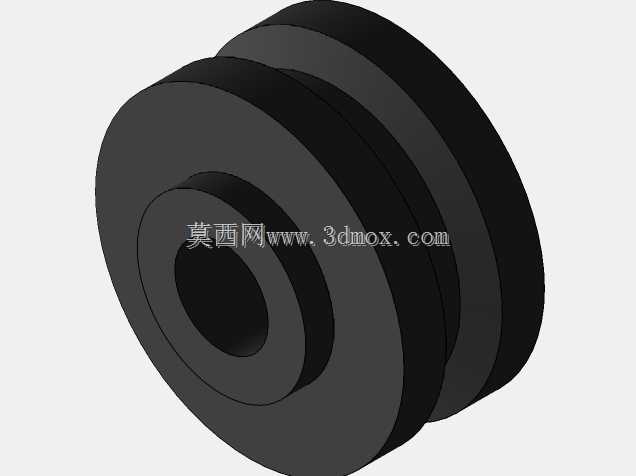

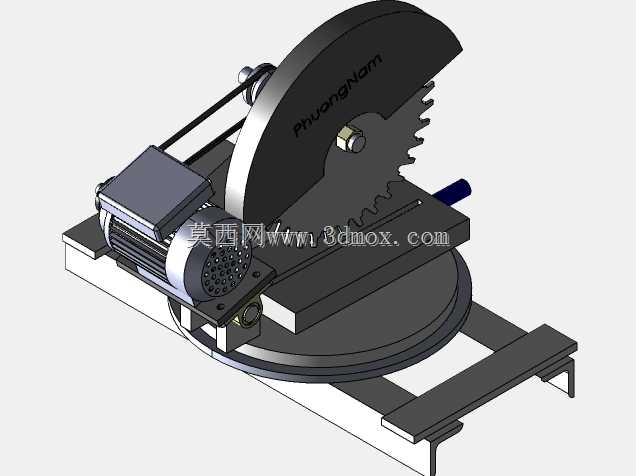

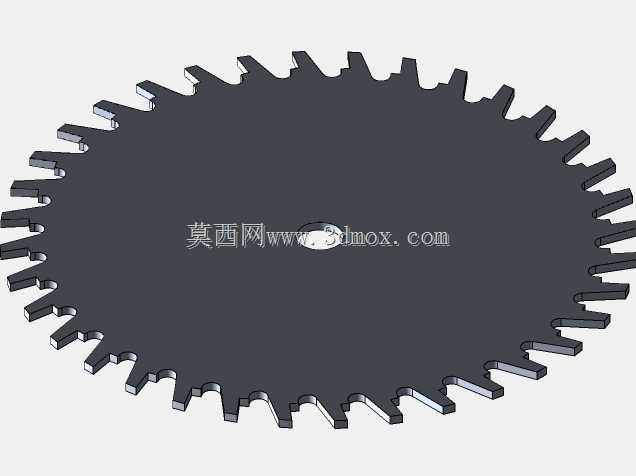

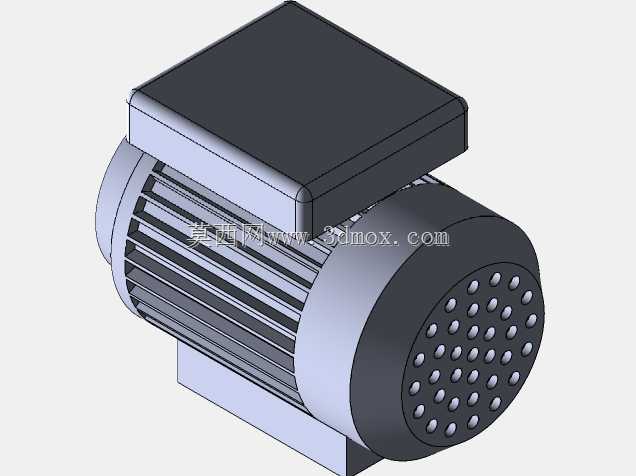

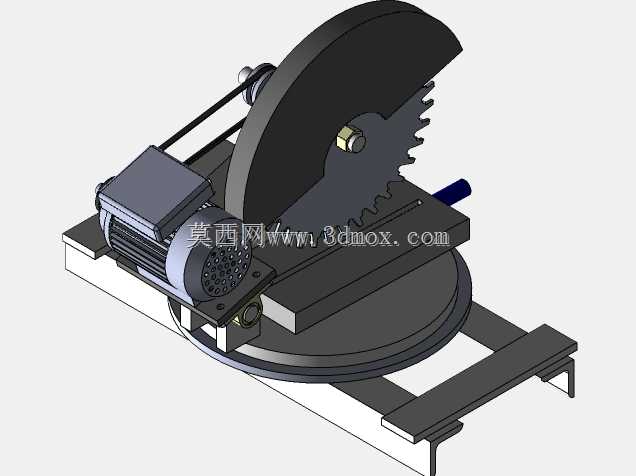

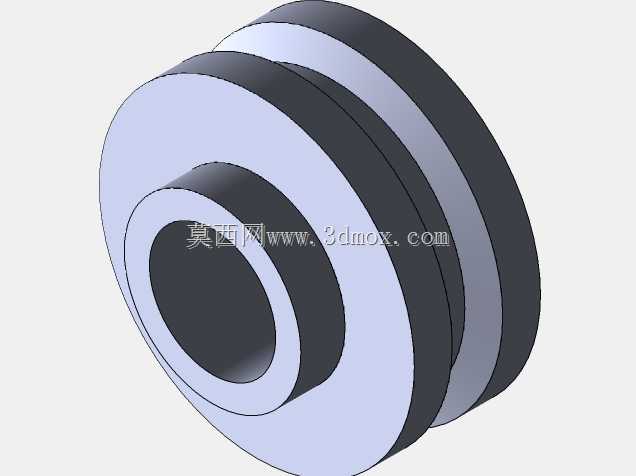

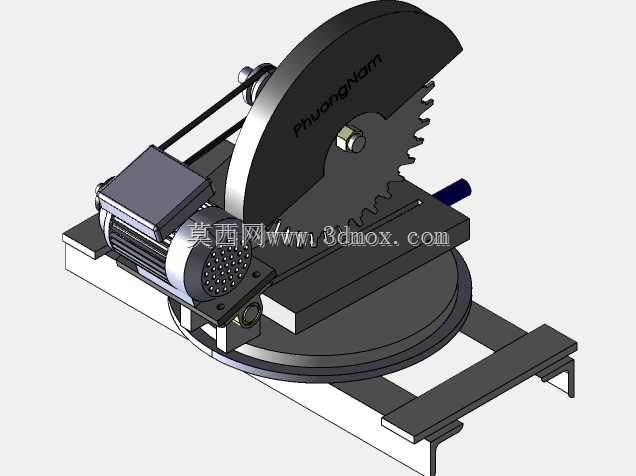

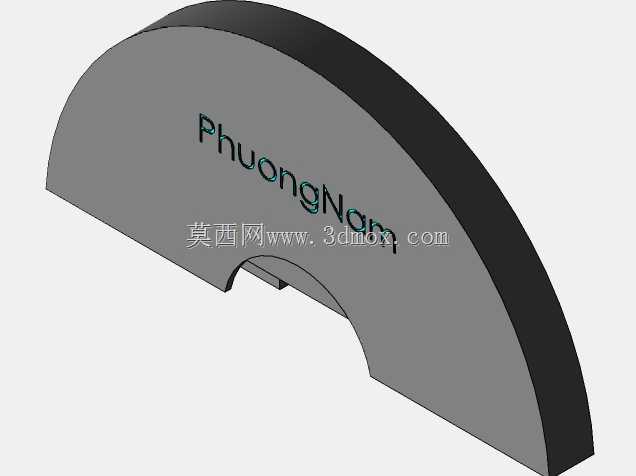

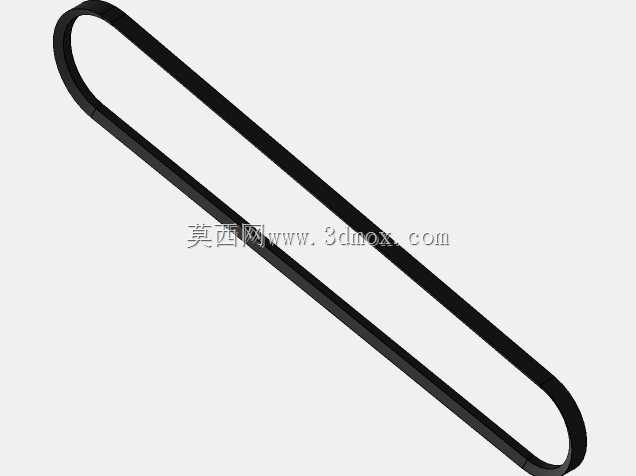

　　锯切动力单元采用侧置式布局，电机通过皮带传动结构驱动锯片主轴运转，这种传动设计一方面可以缓冲电机启动时的瞬时冲击，延长锯片使用寿命，另一方面也能将电机重量分布在设备后侧，平衡前端下压操作手柄的力矩，操作人员下压手柄完成进给时不需要施加过大的操作力，长时间作业也能降低劳动强度。锯片外侧设置半包围式的安全防护罩，防护罩随锯切进给动作自动开合，非工作状态下完全覆盖锯片齿部，避免操作人员误触高速运转的锯片，防护罩侧面预留的排屑缺口，可引导锯切产生的金属碎屑向设备侧下方排出，避免碎屑堆积在工作台面影响工件定位。操作手柄设置在动力单元的侧方，手柄握持位置做了防滑结构设计，操作人员站在设备正面即可单手完成角度锁定、下压进给的全套操作，

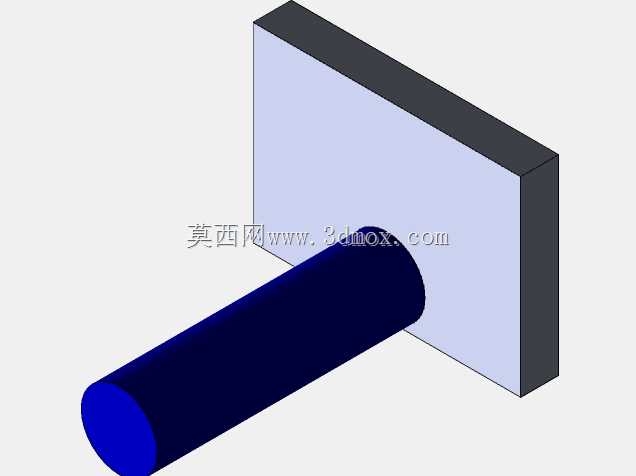

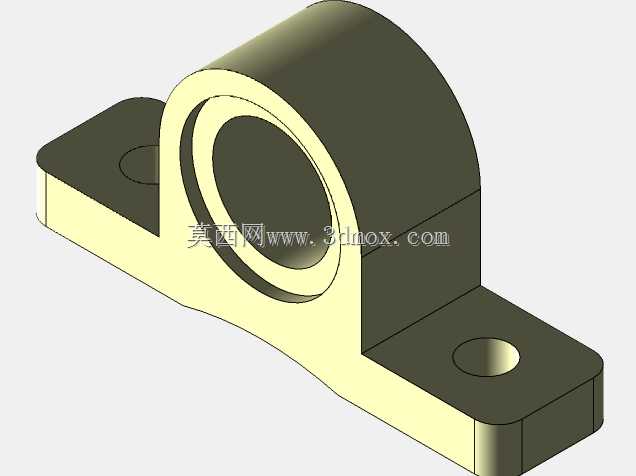

　　工作台前方设置的可调节定位挡板，可根据待加工型材的长度快速调整定位位置，重复裁切同规格工件时不需要反复测量尺寸，能有效提升小批量加工的作业效率。从安装边界来看，设备整体长宽尺寸控制在常规单人操作工位的适配范围内，不需要额外做地基固定，放置在平整的硬质工作台面即可使用，动力单元的走线全部沿底座框架内部排布，避免外部走线被锯切产生的高温碎屑烫损，设备底部预留的四个安装孔位，也可在固定工位使用时通过膨胀螺栓将设备与地面锁紧，进一步提升大尺寸型材裁切时的设备稳定性。锯片主轴位置设置了可调节的轴承预紧结构，长时间使用出现主轴间隙时，不需要拆解整体结构即可调整预紧量，降低日常维护的难度，压料结构采用蓝色耐磨工程塑料作为压头接触件，夹紧待加工型材时不会在型材表面留下压痕，适配装饰类铝型材、不锈钢薄壁管这类对表面外观有要求的工件加工需求。
