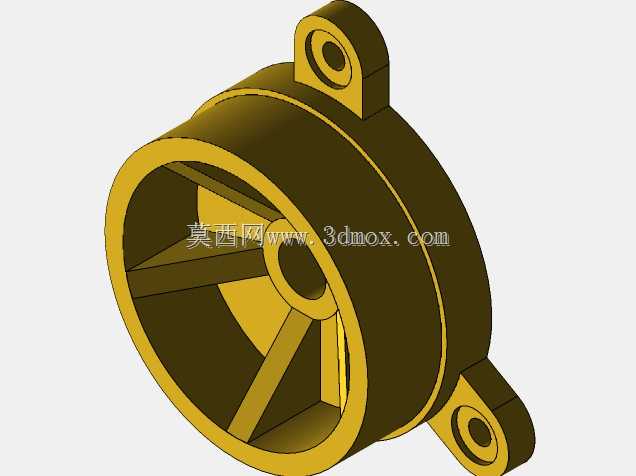

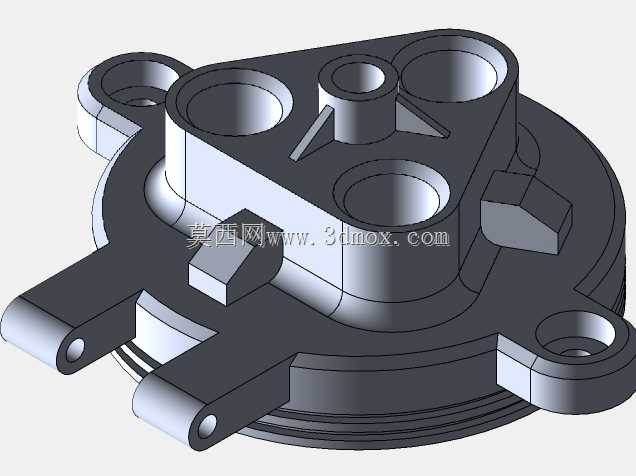

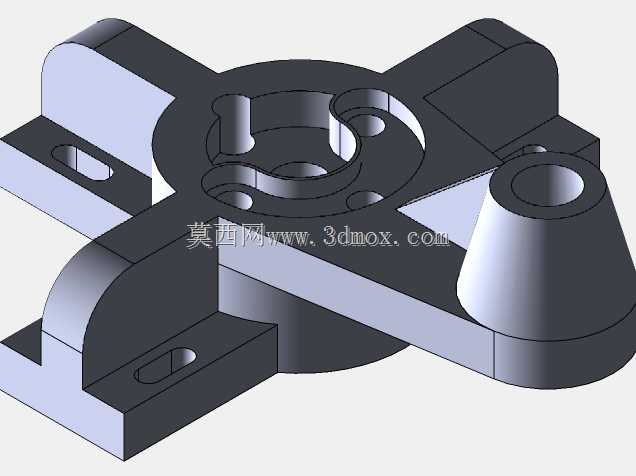

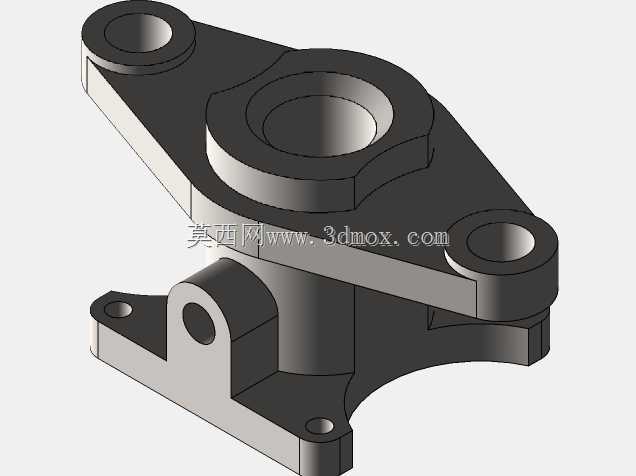

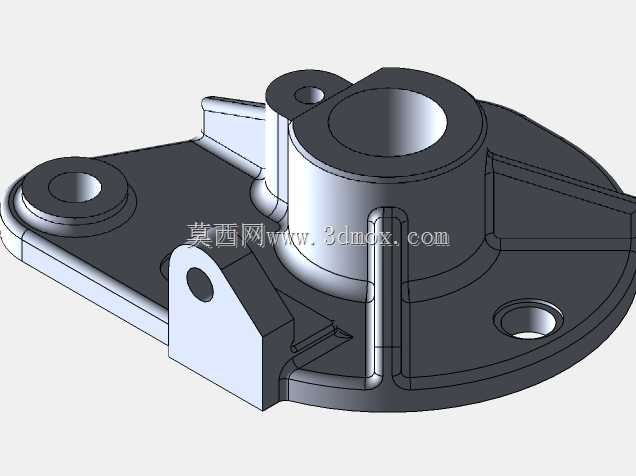

带双侧支臂多孔位法兰连接机械零件

　　该零件属于传动系统中的法兰连接支撑构件，常见于中小型动力输出端的连接工位，多用于小型内燃机、通用动力设备的端盖连接与扭矩传递场景，可同时承担轴向定位、周向扭矩传递以及外接附属构件安装的多重作用。从结构设计来看，主体采用环形法兰基体作为核心承载结构，中心大尺寸通孔为动力轴穿过预留了足够空间，法兰端面上均匀分布的多组沉头孔，用于穿设紧固螺栓实现与对接端面的刚性连接，孔位做了沉头处理可避免螺栓头突出安装平面，保证对接面的贴合精度。法兰基体两侧延伸出的对称支臂结构，并非冗余设计，支臂末端的同轴通孔用于铰接安装附属的张紧构件或者定位拉杆，支臂与法兰基体的过渡位置做了大圆角加厚处理，可有效降低应力集中系数，

　　避免设备运行过程中受交变载荷作用出现根部断裂的问题。法兰基体上开设的多组异形减重孔，是在保证结构刚度的前提下做的轻量化设计，这类减重孔的位置经过受力校核，避开了主应力传递路径，既可以降低零件整体重量，减少转动惯量，也能在设备运行过程中为内部构件提供散热通风的通道。从安装边界来看，零件整体为对称式结构，双侧支臂的安装孔同轴度公差需控制在0.02mm以内，才能保证后续铰接构件的转动灵活性，法兰端面的平面度公差不低于IT7级，避免紧固后出现密封不严或者连接偏斜的问题。中心通孔的内径尺寸适配常规直径的动力输出轴，配合端面的定位止口可实现快速装配定位，不需要额外做找正工序。这类零件在实际加工中多采用铸铝或者铸铁毛坯先做成型，

　　再通过数控铣削完成各安装孔、配合面的精加工，支臂位置的厚度经过载荷核算，可承受额定工况下的侧向拉力与扭矩载荷，不会出现形变超差的问题。在实际应用场景中，这类零件也可作为小型通用设备的转接安装座使用，通过法兰端连接设备主体，两侧支臂外接传感器、管线固定架等附属构件，一物多用减少额外安装支架的设计投入。
