V型双缸蒸汽机结构三维设计模型

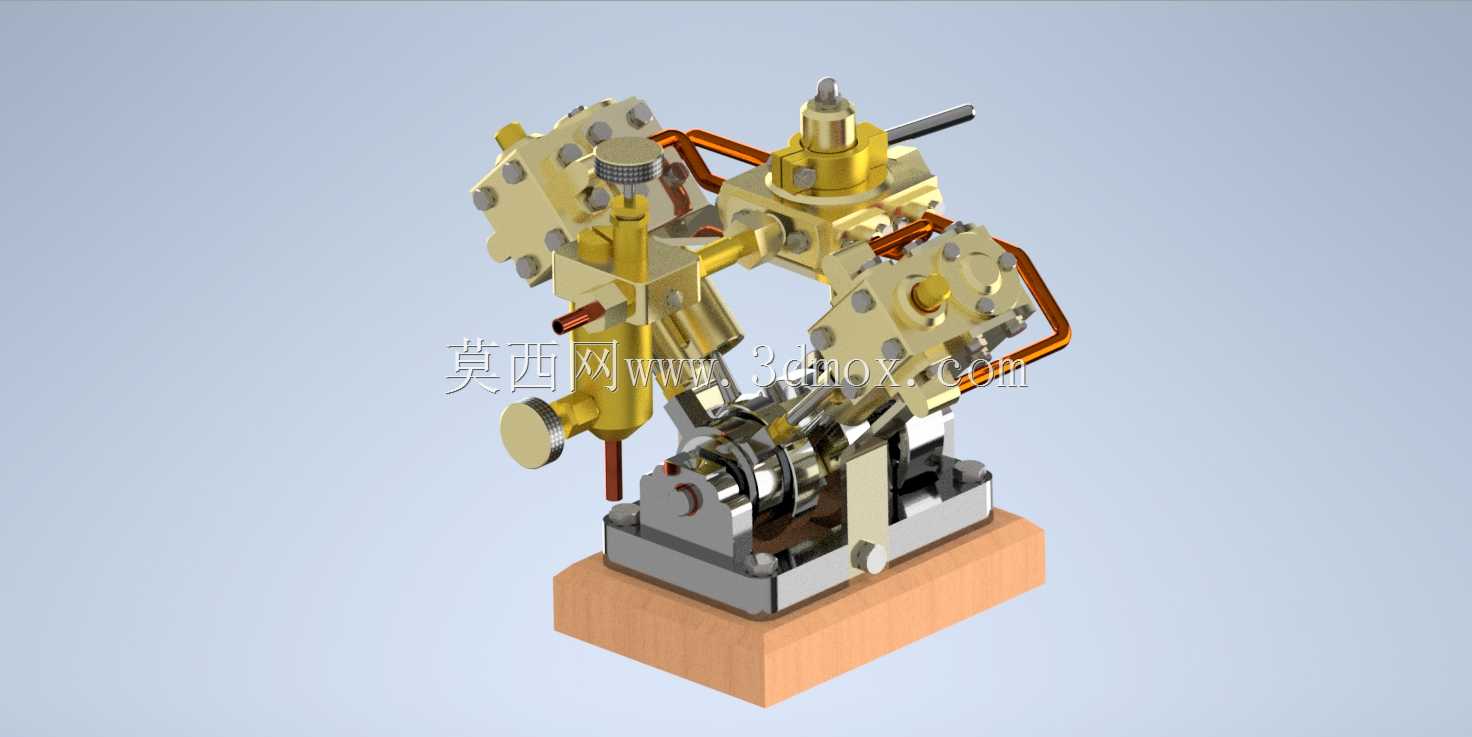

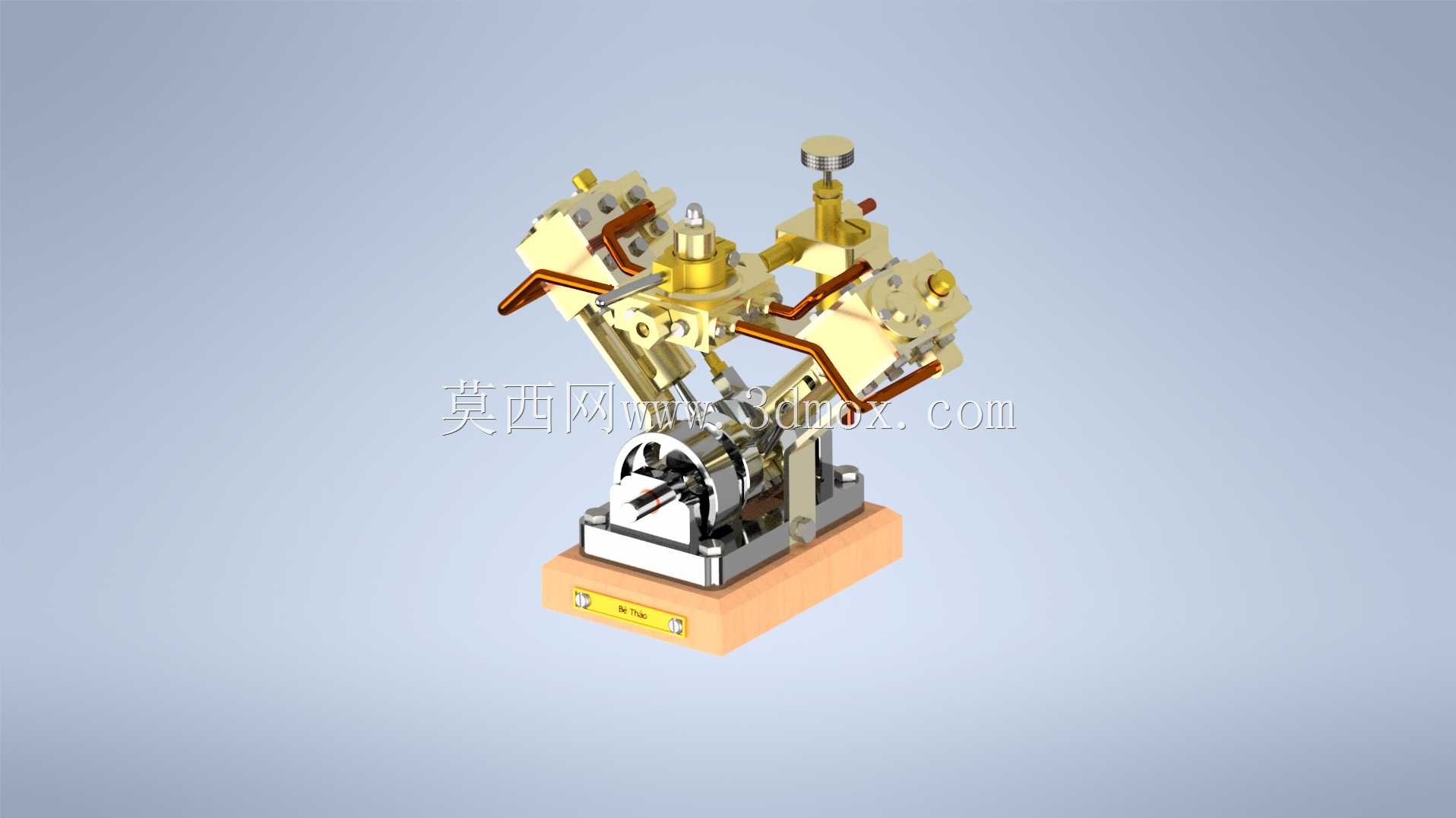

　　这款V型布局的双缸往复式蒸汽机模型，完整还原了小型蒸汽动力装置的核心传动与配气逻辑，可作为动力原理教学、小型动力装置改装参考的具象化结构载体。从实际应用场景来看，这类小尺寸V型双缸蒸汽机常被用于复古动力模型制作、科普教具开发、小型工艺展示装置的动力核心，部分同结构的微型机型也会被应用在低功率实验台架上，验证蒸汽膨胀做功的传动效率。

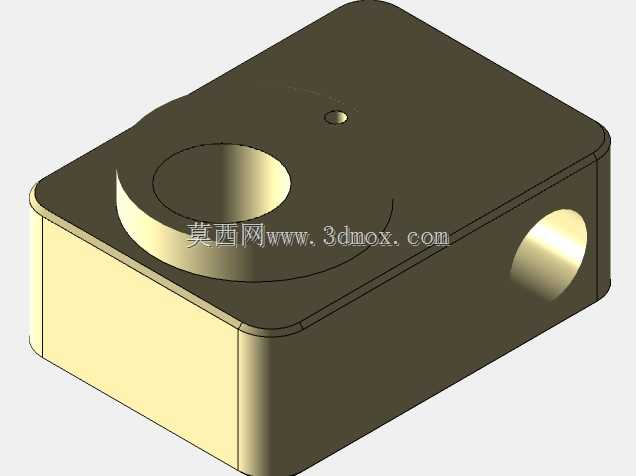

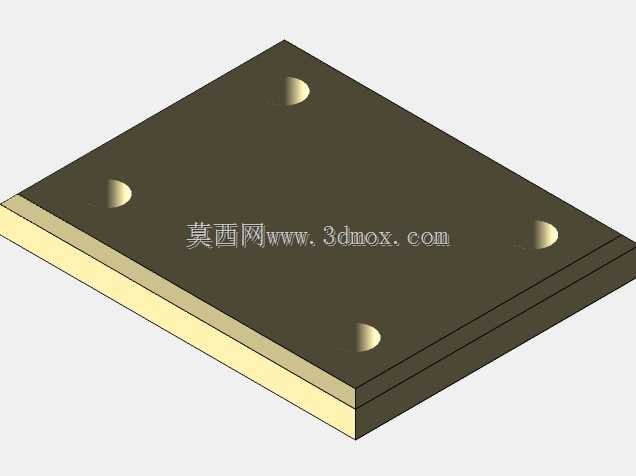

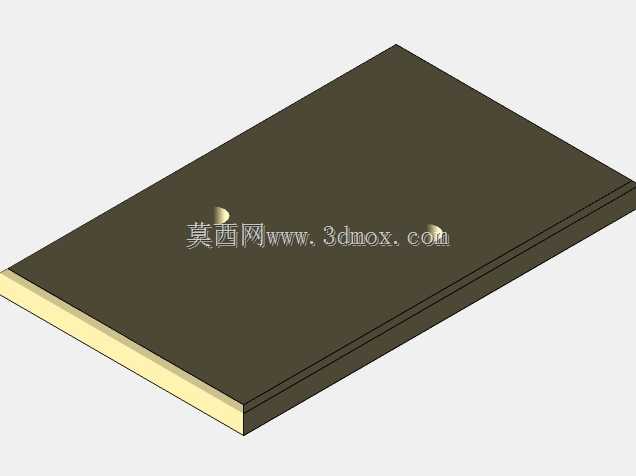

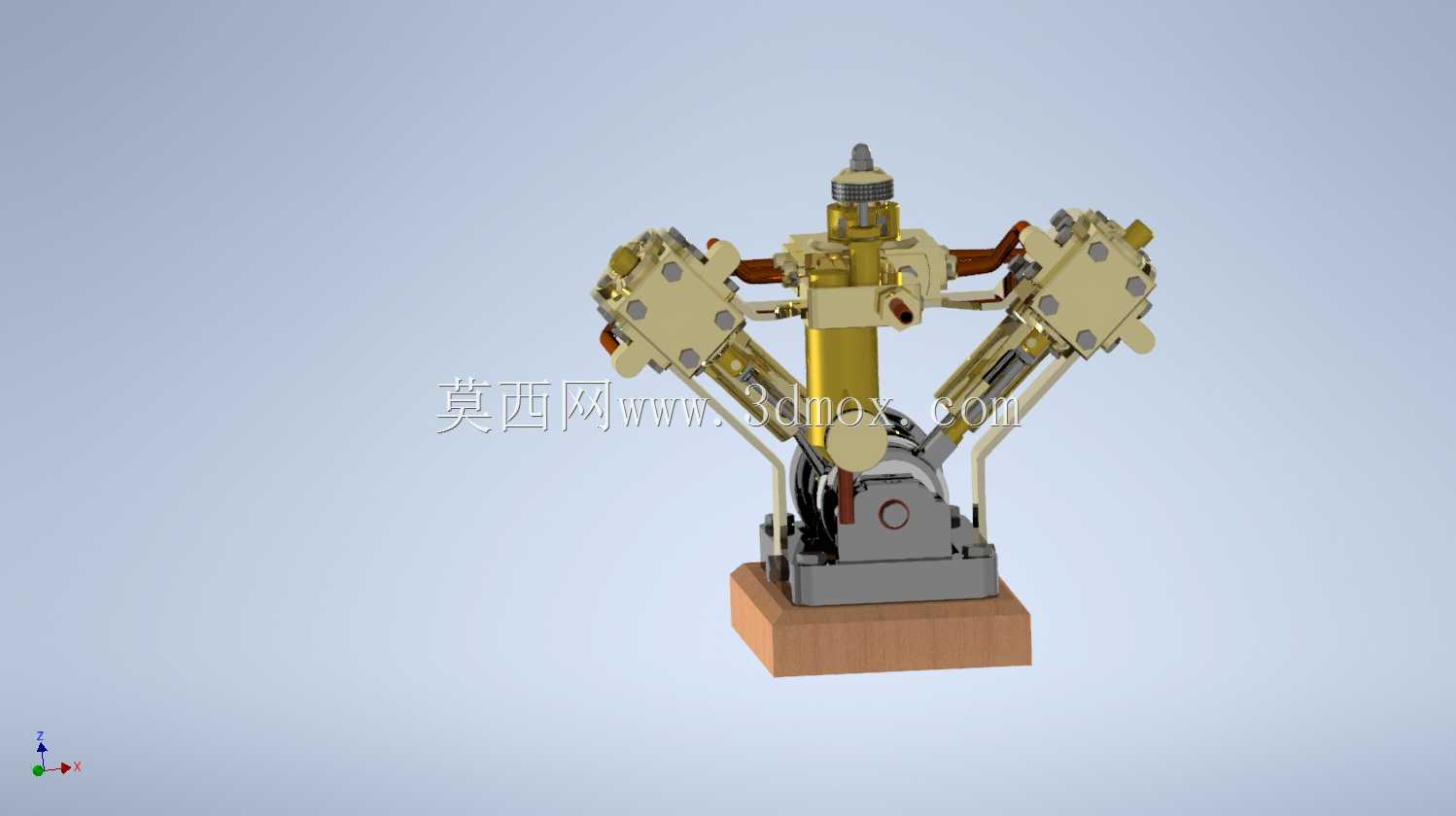

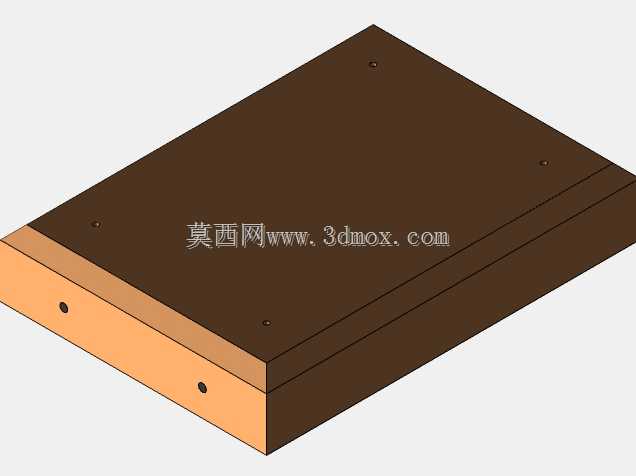

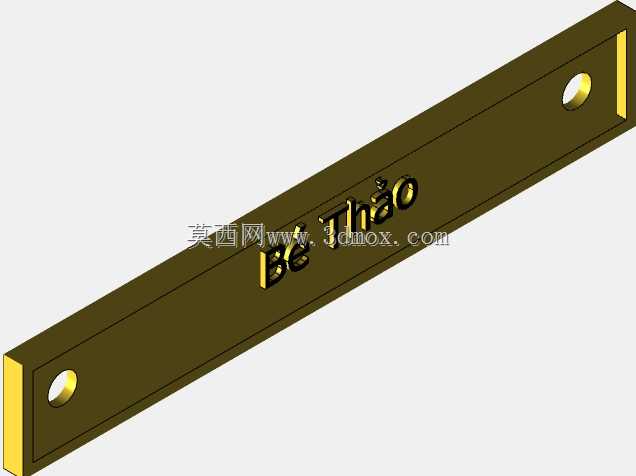

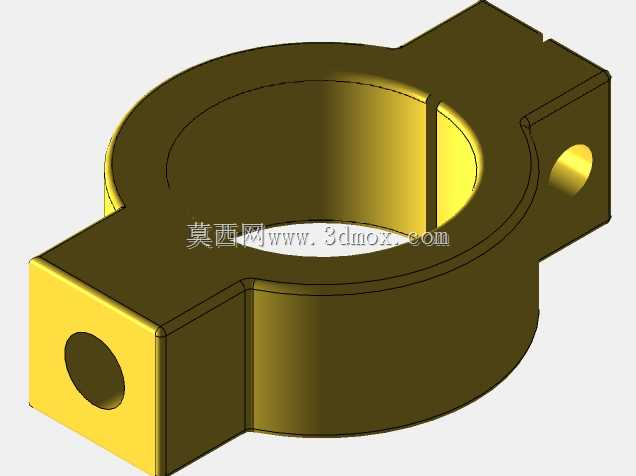

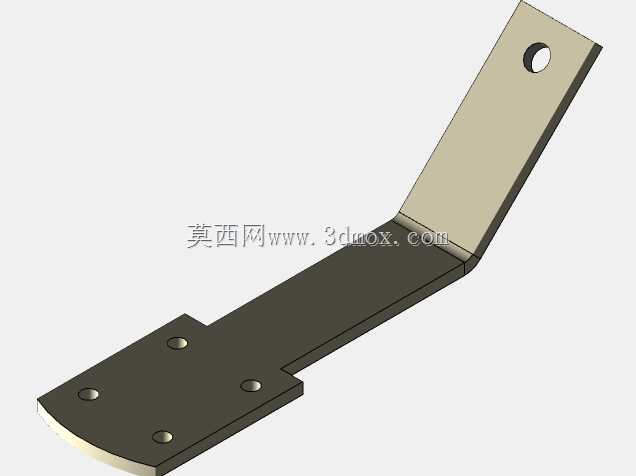

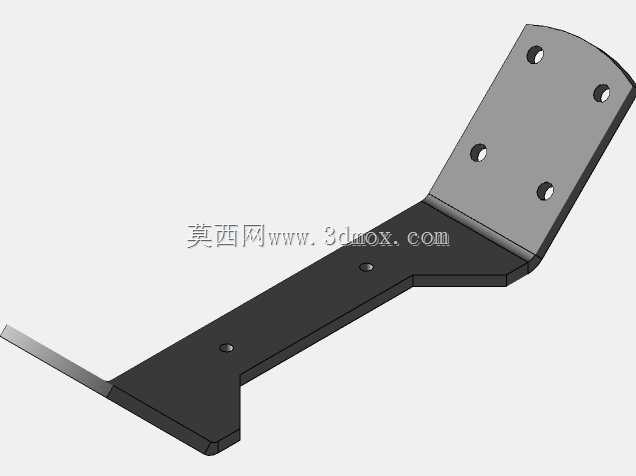

　　设计层面采用60度左右的V型气缸夹角布局，相比直列双缸结构大幅缩减了整机的轴向安装尺寸，两个气缸的做功行程错开排布，能有效抵消单缸往复运动带来的惯性振动，让曲轴输出的扭矩更平顺，避免单缸结构做功间隙的动力断档。整机底部设置了一体化的实木材质安装基座，基座上预留了与曲轴箱定位凸台匹配的安装槽，曲轴箱通过沉头紧固件固定在基座上，安装边界清晰，基座的长宽尺寸略大于曲轴箱投影轮廓，既可以抵消设备运行时的振动偏移，也能避免管路、气缸突出部分超出安装台面造成磕碰。

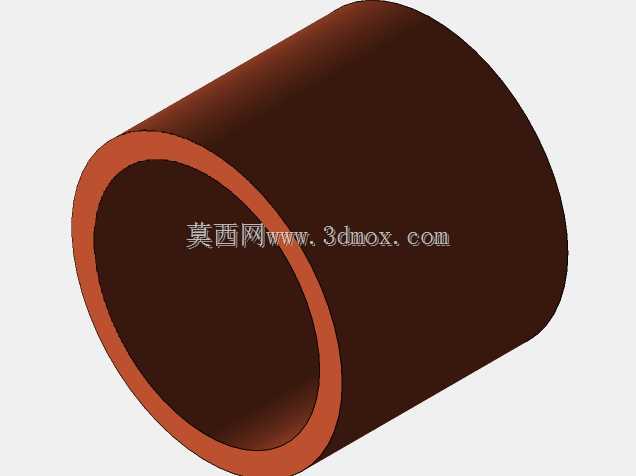

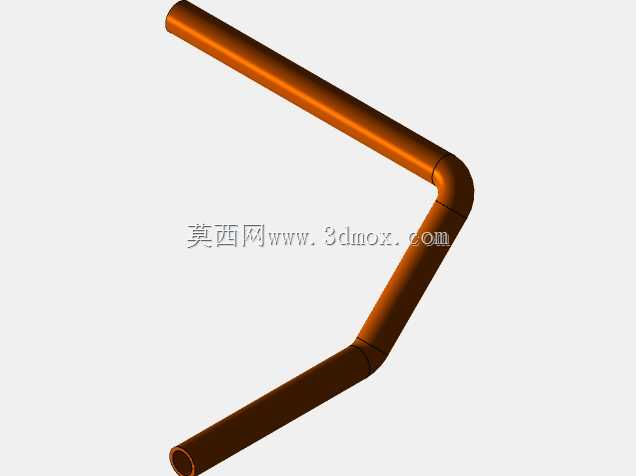

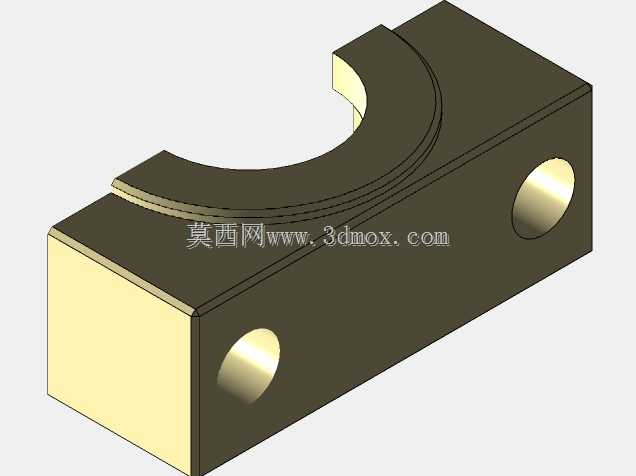

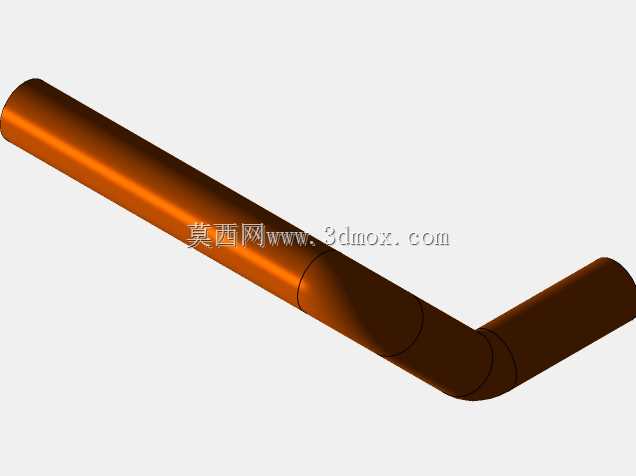

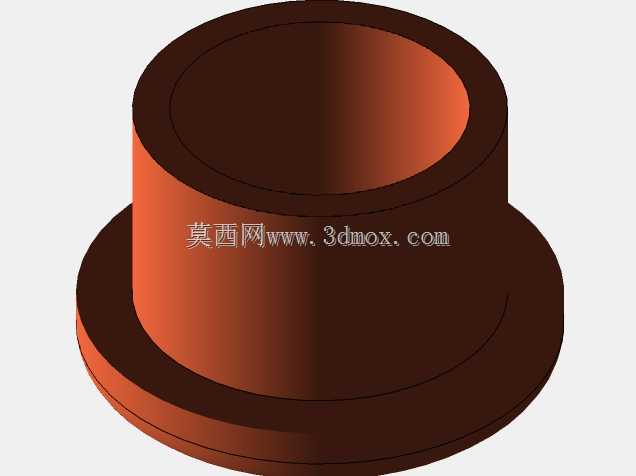

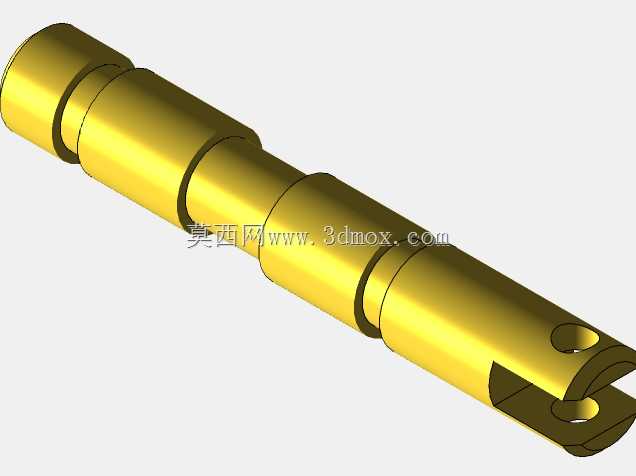

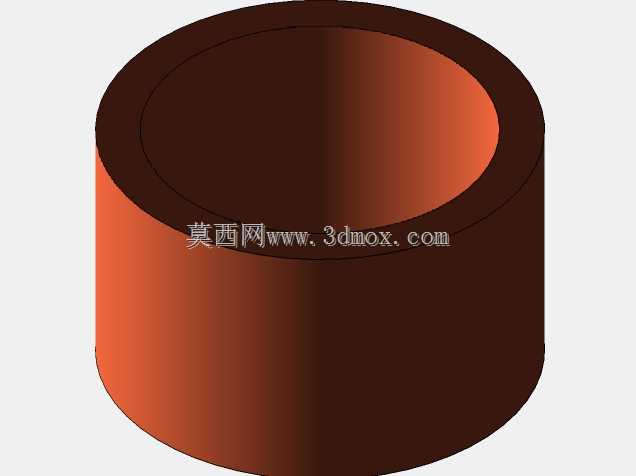

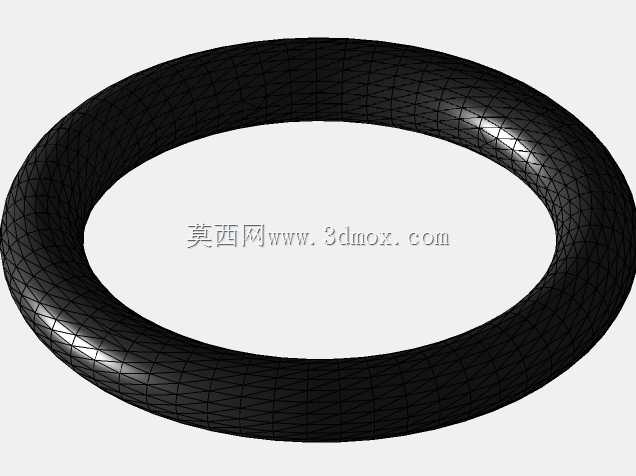

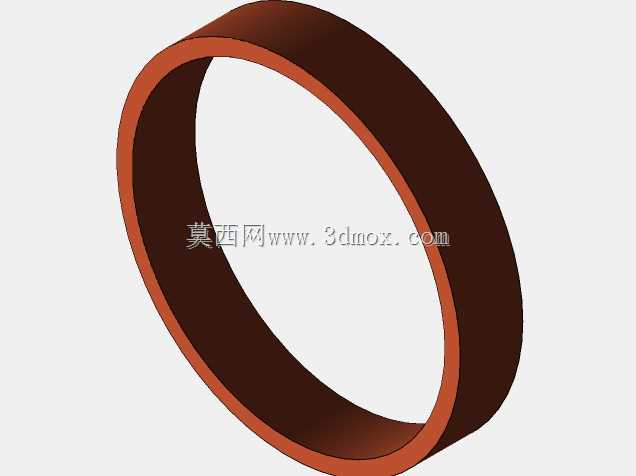

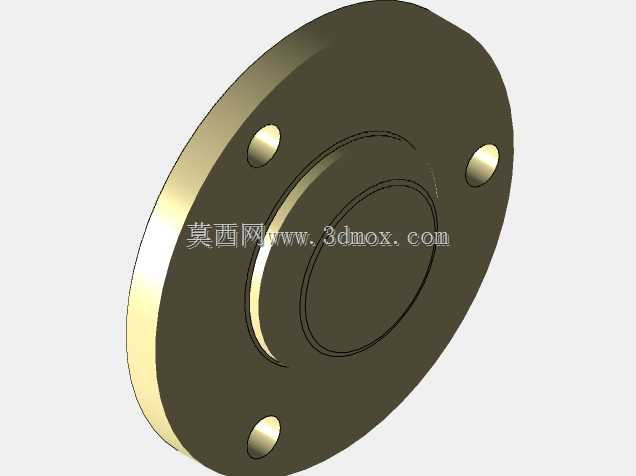

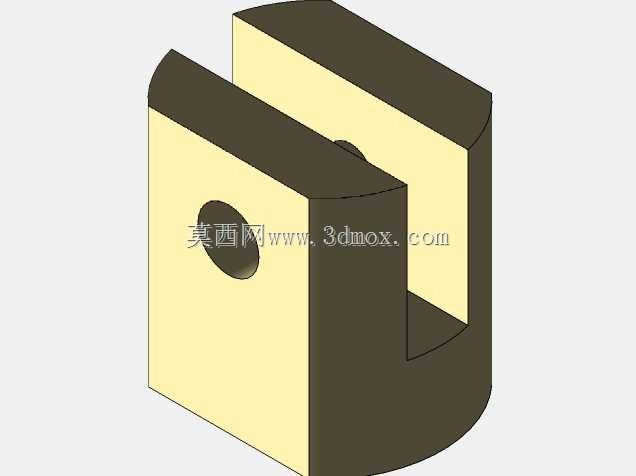

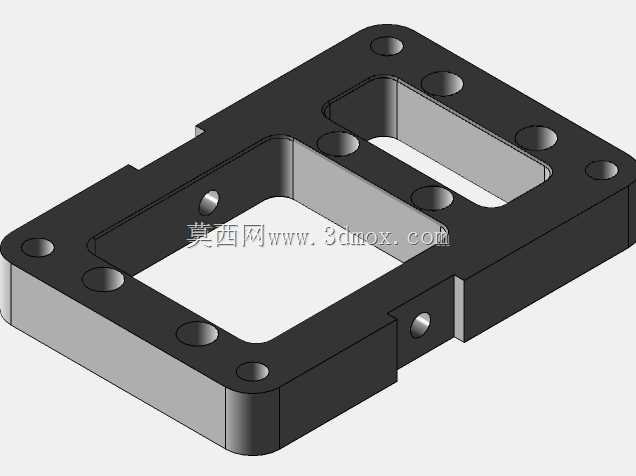

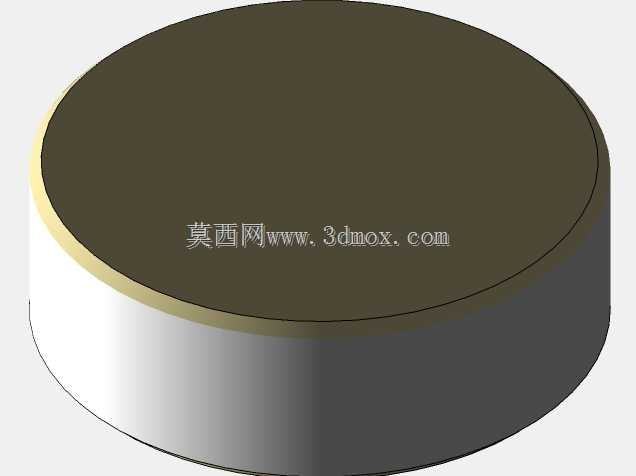

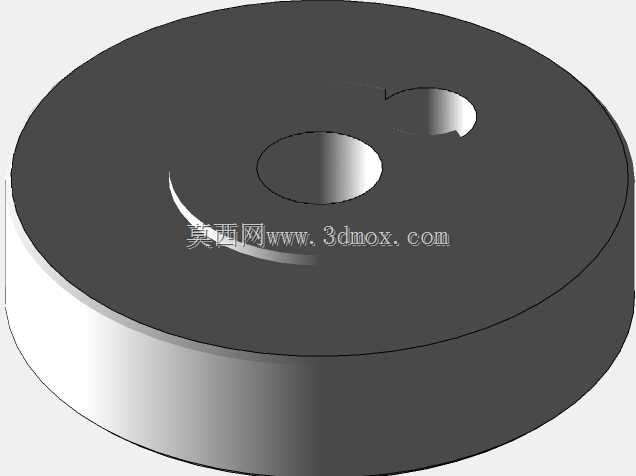

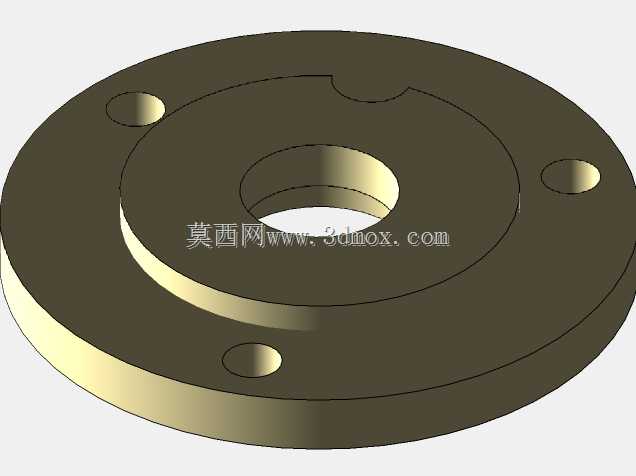

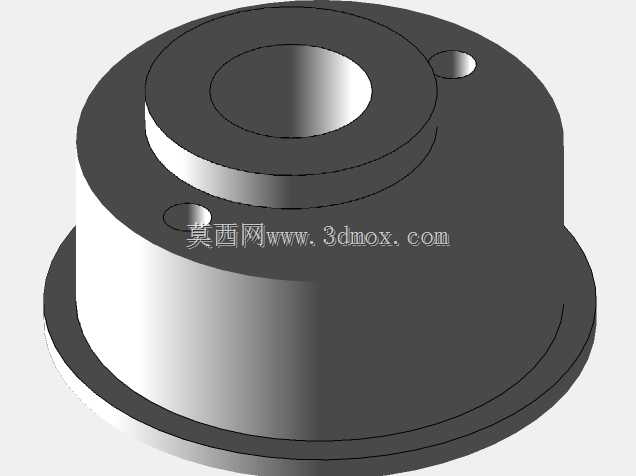

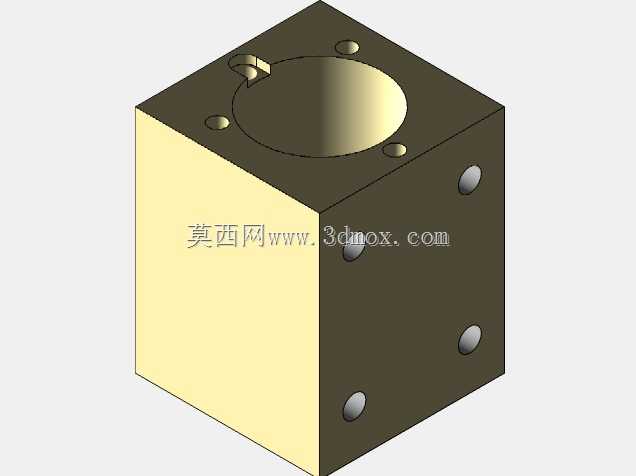

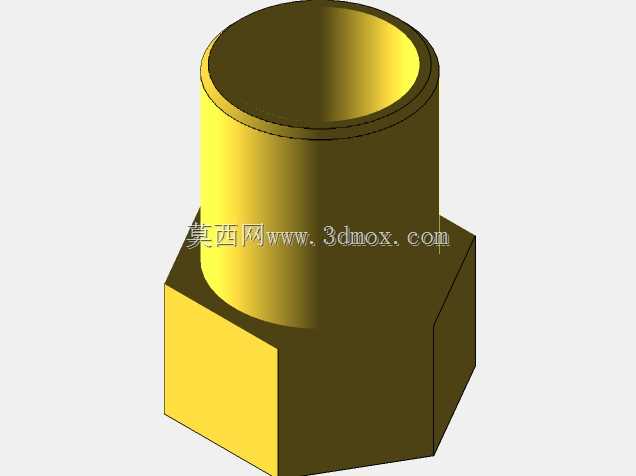

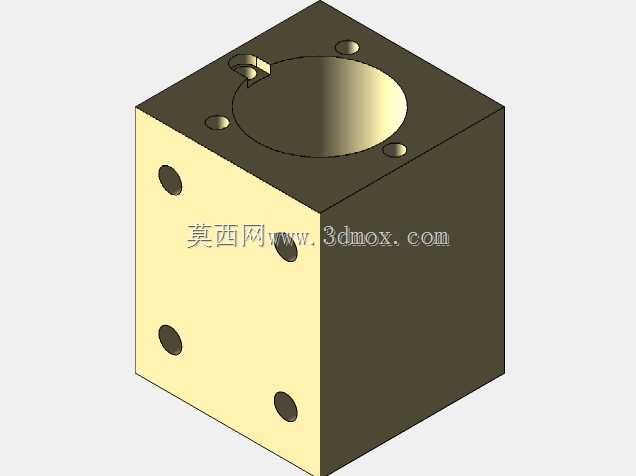

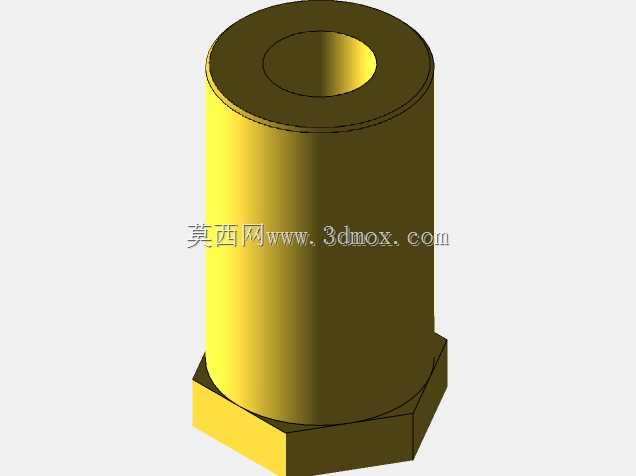

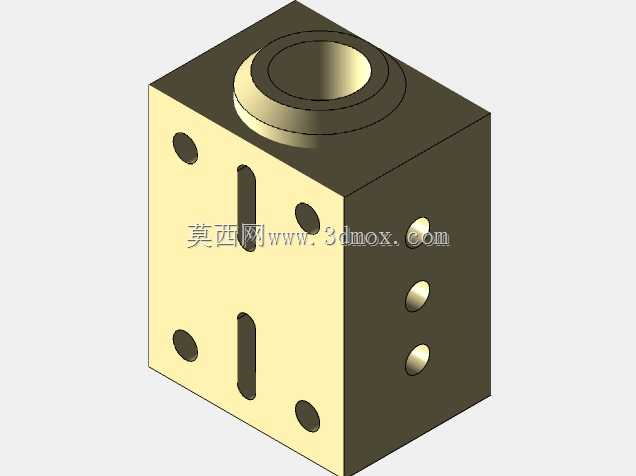

　　核心功能结构上，每个气缸顶部都设置了独立的进气阀与排气阀组，外部通过紫铜材质的导气管连接配气通路，紫铜管的弯折角度经过精准计算，既避开了活塞连杆的运动行程范围，也尽可能缩短了气路长度，减少蒸汽传输过程中的热量损耗与压力损失。曲轴组件采用多段支撑结构，曲轴两端设置有铜质轴套降低转动摩擦阻力，连杆与曲轴销、活塞销的连接位置都预留了润滑注油孔位，日常维护时可以直接加注润滑脂降低运动磨损。气缸外壁设置了密集的散热鳍片结构，即便在持续通入高温蒸汽的工况下，也能通过空气对流带走多余热量，避免气缸壁温度过高导致密封件过早老化失效。

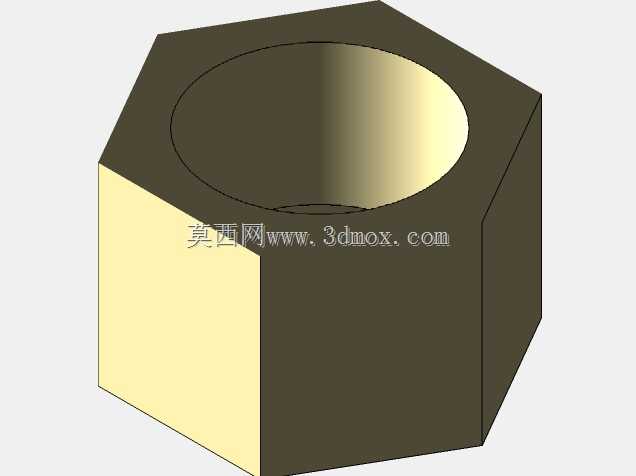

　　从安装适配的角度来看，整机的输出轴从曲轴箱侧方伸出，轴端做了平键槽结构，可以直接连接飞轮、传动带轮或者小型发电机转子，不需要额外做轴连接的改装。两个气缸的顶部都设置了火花塞样式的示功阀安装位，在实验场景下可以直接加装压力传感器，实时采集气缸内的蒸汽压力变化数据，为做功效率测算提供直接的数据支撑。整机的外露紧固件全部采用内六角圆柱头螺钉，既保证了外观的整洁度，也方便日常拆装维护，所有运动部件的行程都做了物理限位，避免活塞超行程运行造成气缸壁刮损或者连杆弯折故障。
