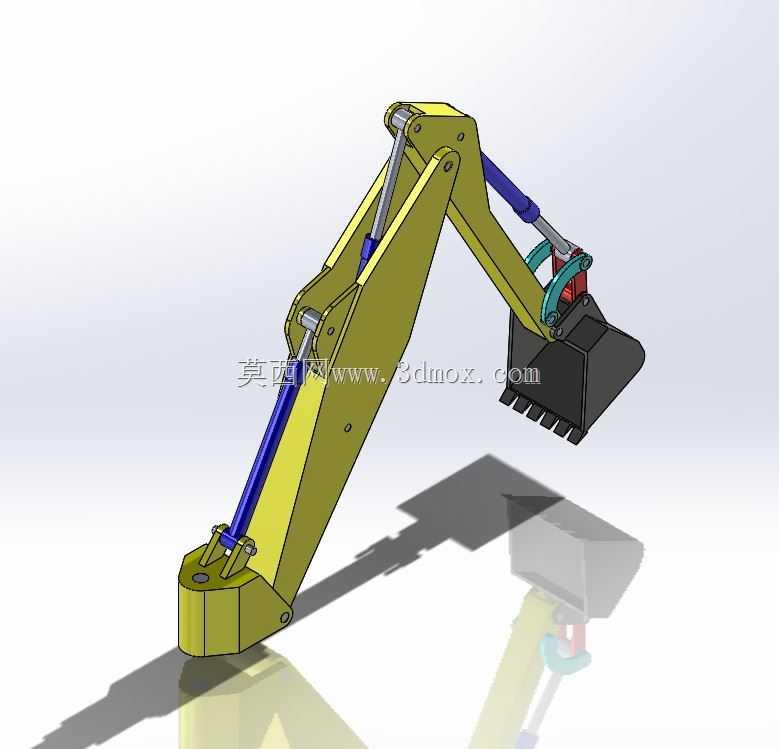

挖掘机工作臂液压驱动结构三维设计

　　这套结构聚焦挖掘机核心作业执行端的动臂、斗杆、铲斗及配套液压执行组件，是土方作业场景下直接决定挖掘效能的核心单元。从工程应用场景来看，该结构适配小型土方开挖、农田水利修整、市政管线沟槽开挖、厂区零星物料转运等作业工况，可覆盖1-3吨级小型挖掘设备的作业需求，能完成垂直下挖、水平刮平、边坡修整、散料装载等多类常规作业动作。设计过程中优先考量了作业边界的合理性，动臂举升极限位置下铲斗铰点距安装回转面的最大垂直高度控制在2.8米区间，斗杆完全收回时的最小挖掘半径控制在1.2米，最大挖掘深度可达2.2米，完全匹配小型设备在狭窄作业空间内的动作需求，避免了结构干涉导致的作业盲区。结构设计上采用了铰接点受力优化思路，

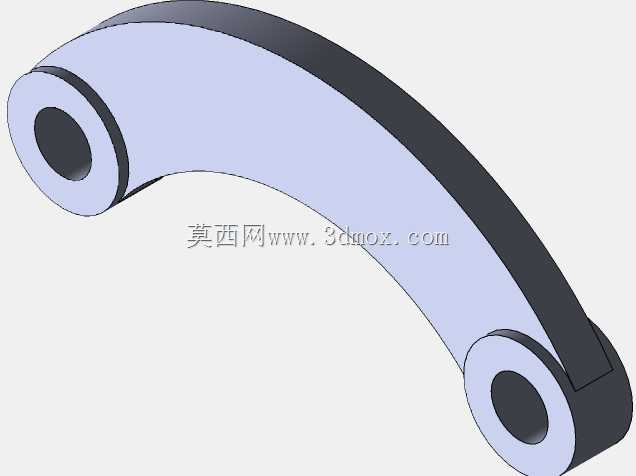

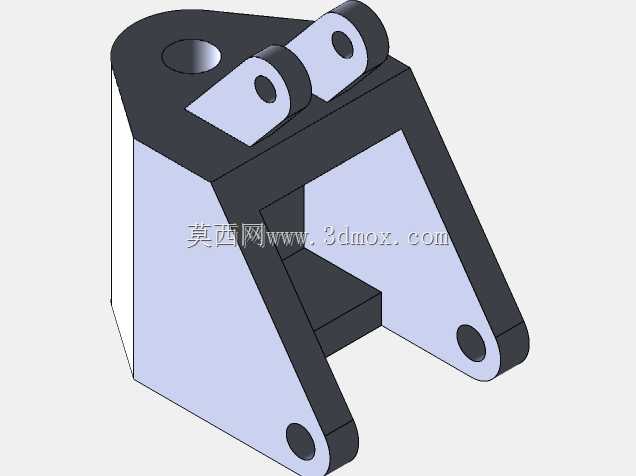

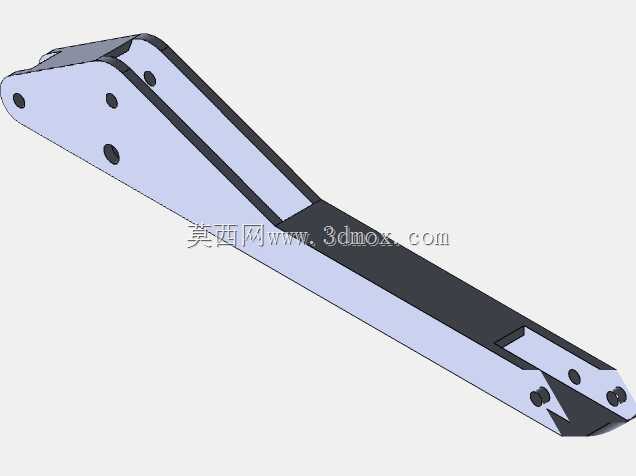

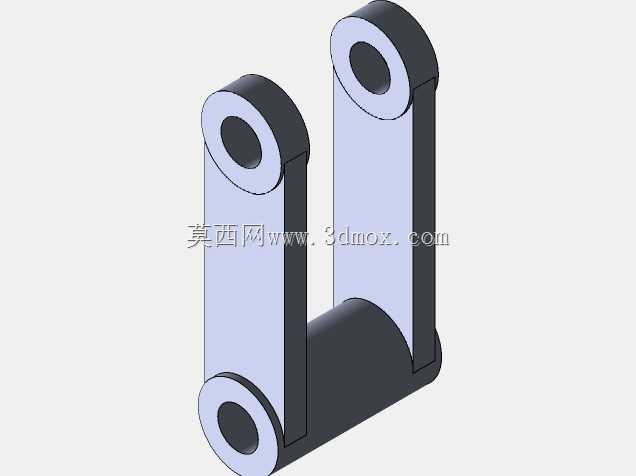

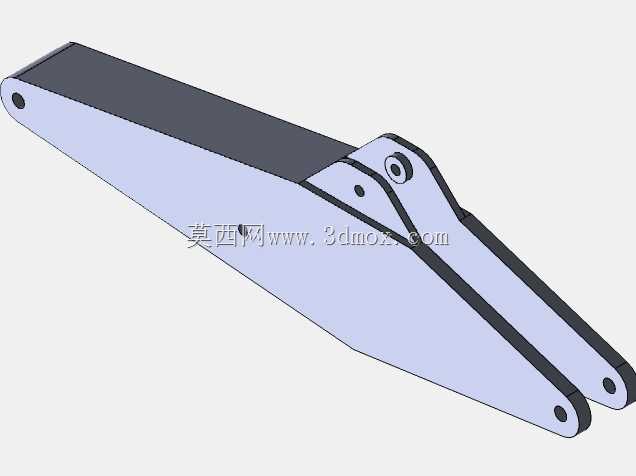

　　所有销轴连接位置均预留了润滑脂注油通道的安装空间，动臂与斗杆的箱体结构采用变截面设计，在受力集中的铰点耳板位置做了加厚处理，平衡了结构强度与整机自重的矛盾，避免了等截面设计带来的材料冗余问题。液压管路的排布沿着臂架内侧的走线槽布置，在臂架相对转动的铰接位置预留了足够的管路弯曲余量，不会因为臂架俯仰动作出现管路拉扯、挤压磨损的问题，铲斗位置的连杆机构采用了经典的四连杆传动结构，能保证铲斗在整个收斗过程中保持合理的切削角度，减少挖掘过程中的切削阻力。从安装边界来看，动臂根部的铰接孔位间距、销轴直径均匹配常规小型挖掘机的回转平台安装接口，液压油缸的铰点位置也对应通用小型油缸的安装尺寸，无需额外做接口改装即可完成装配，

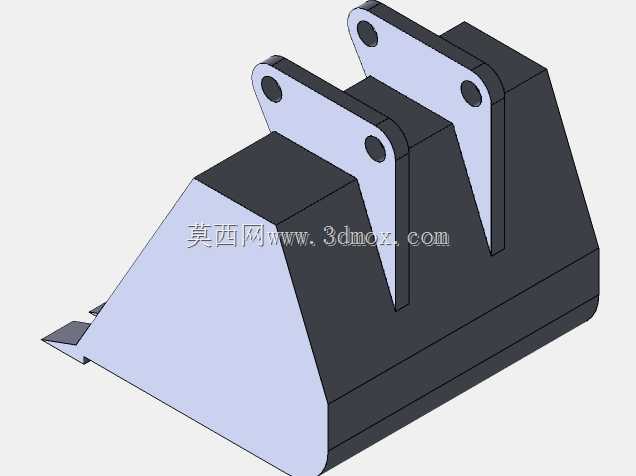

　　铲斗的斗齿采用了可更换的卡装结构，磨损后可快速替换，无需整体更换铲斗主体。整个结构的运动副配合间隙按照工程机械通用公差标准设定，既保证了动作的灵活性，也避免了间隙过大带来的作业晃动问题，在斗杆与动臂的铰接位置设置了限位挡块，能在臂架举升到极限位置时提供硬限位保护，避免液压油缸行程到顶后出现过载冲击。
