小型履带式液压挖掘作业设备结构设计

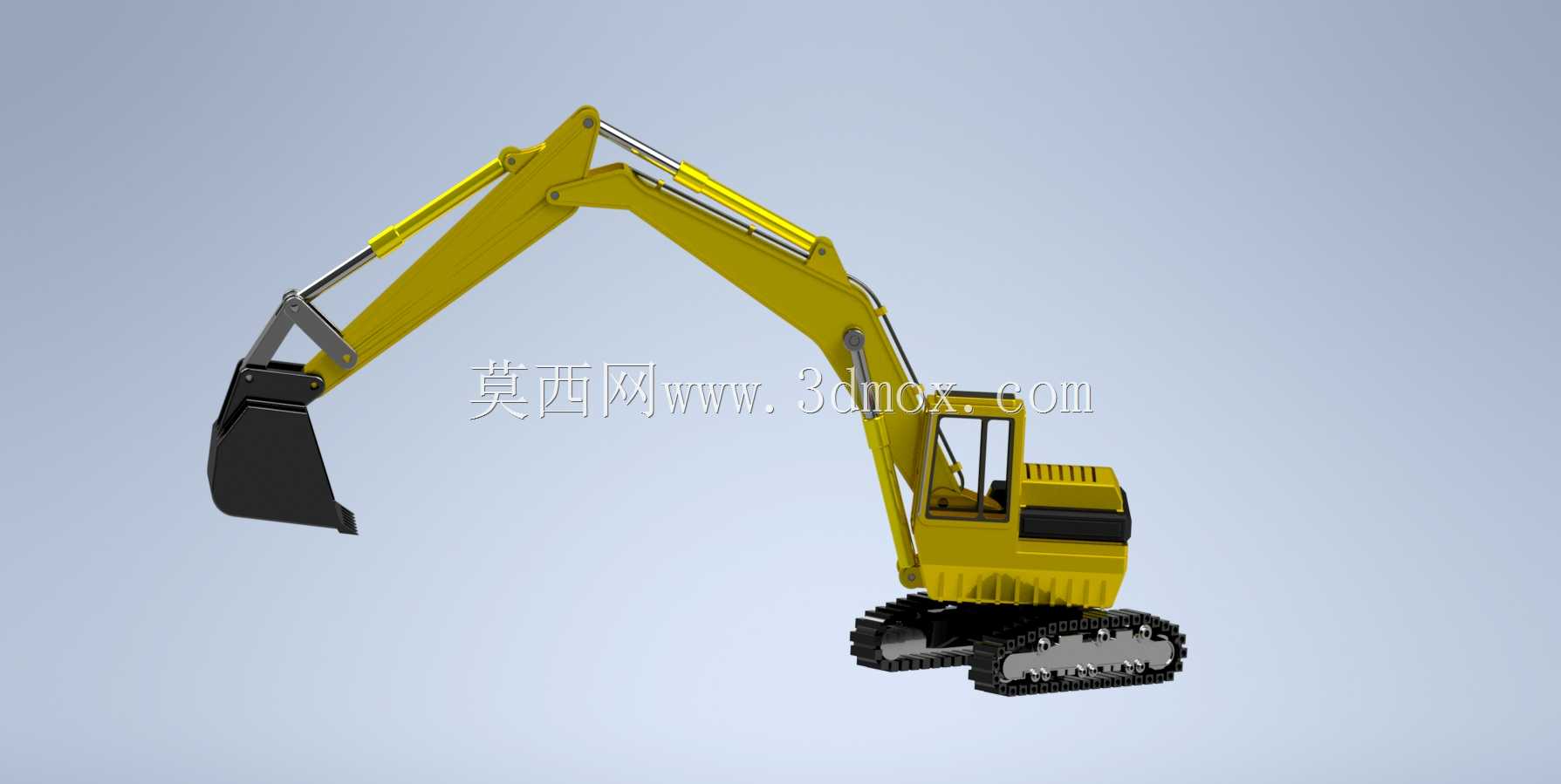

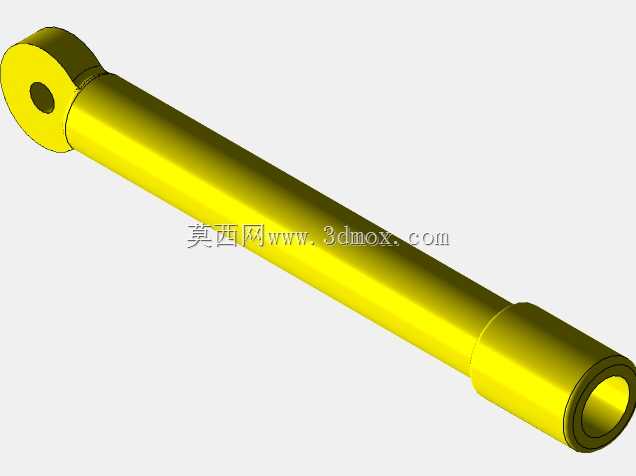

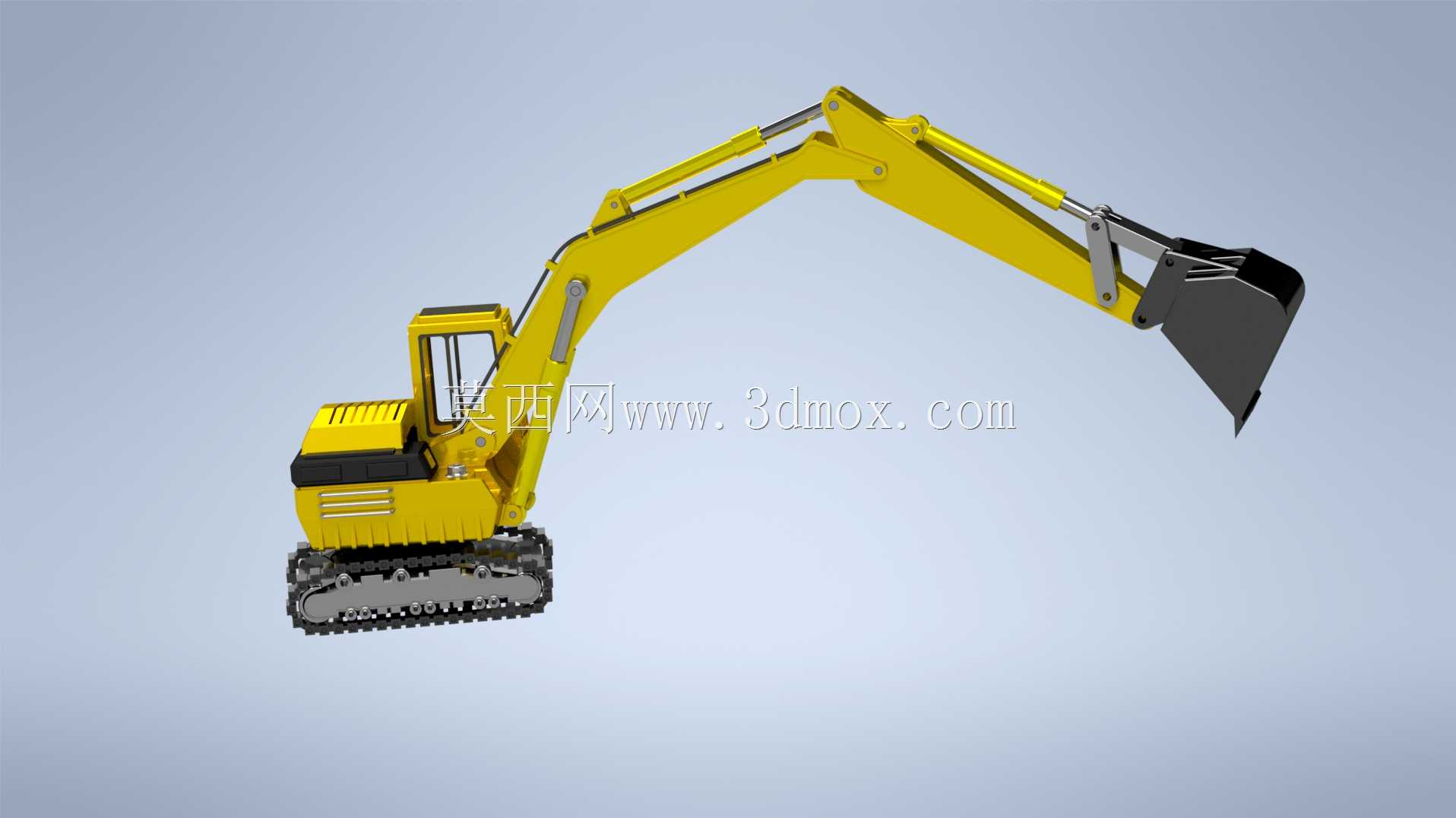

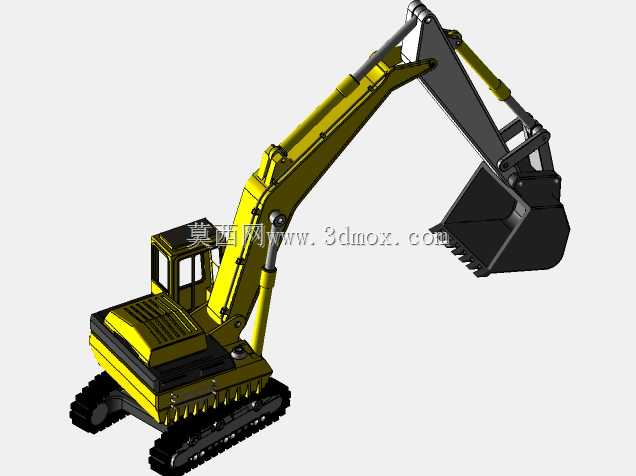

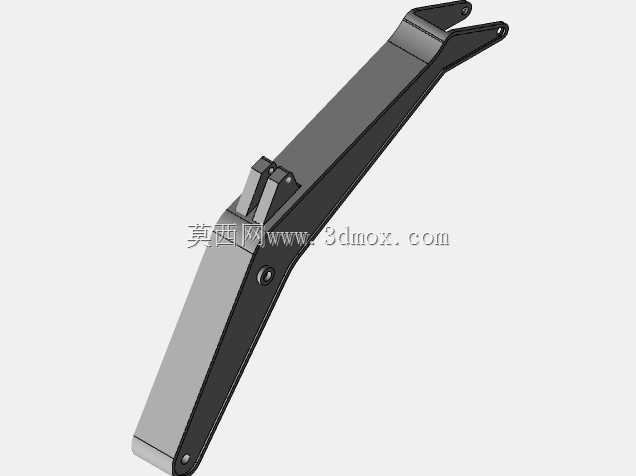

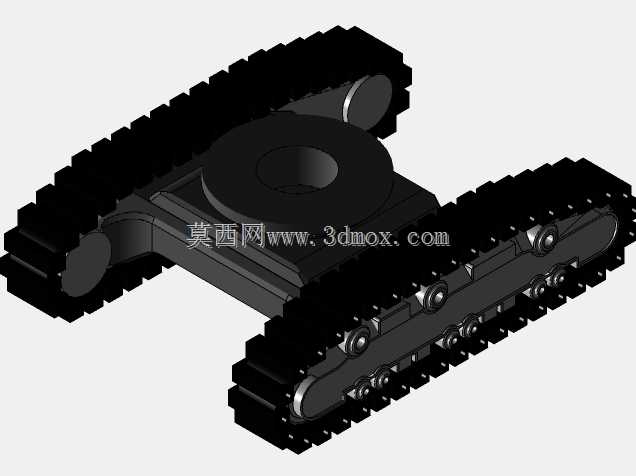

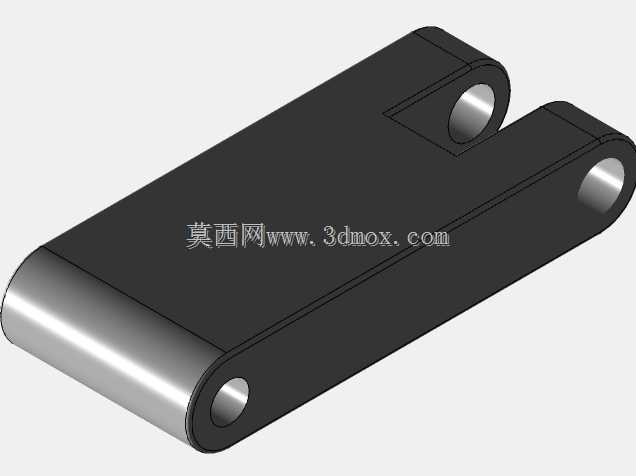

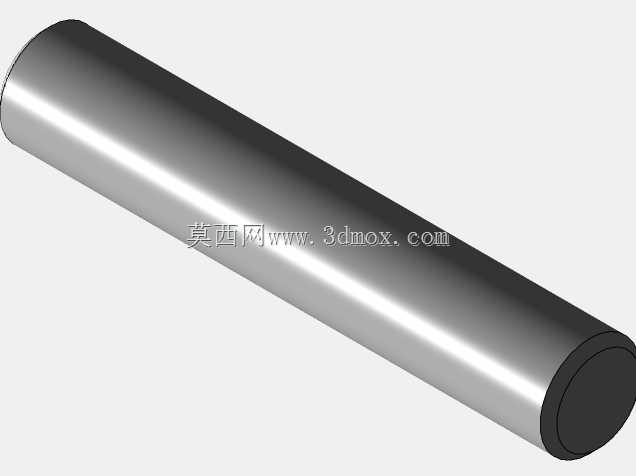

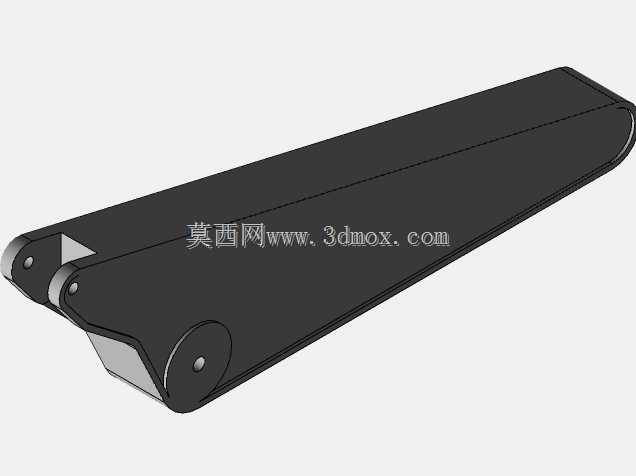

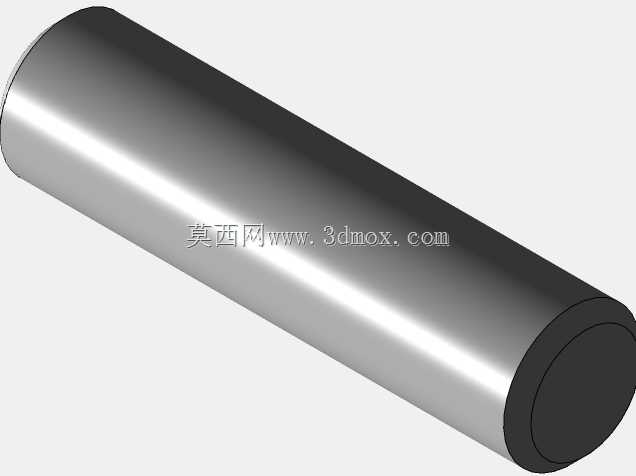

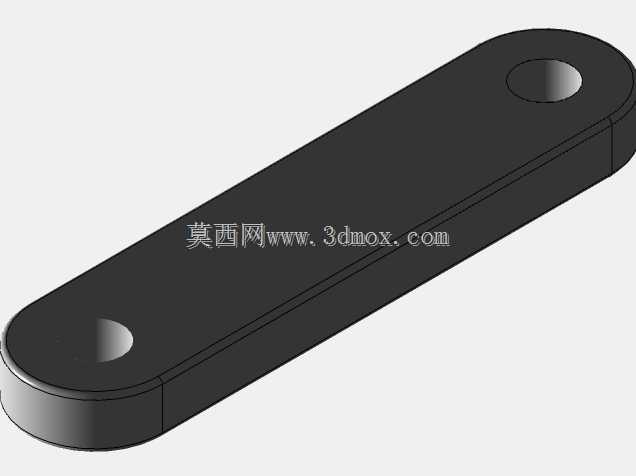

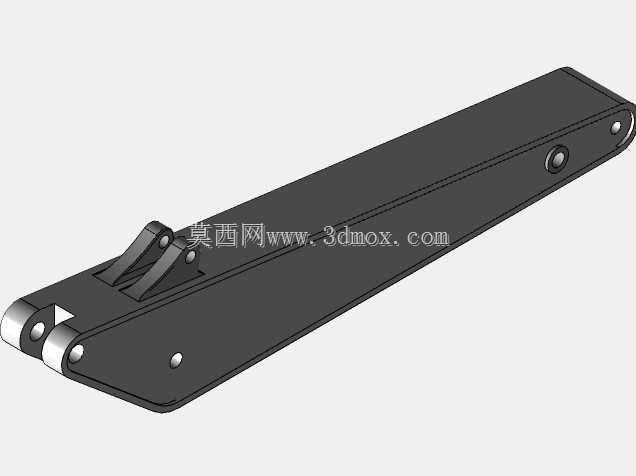

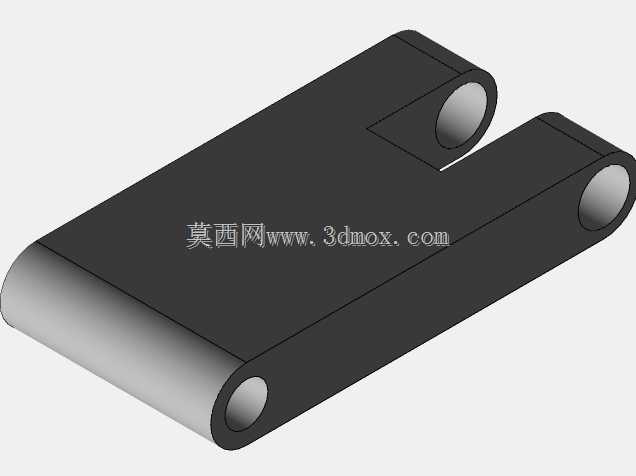

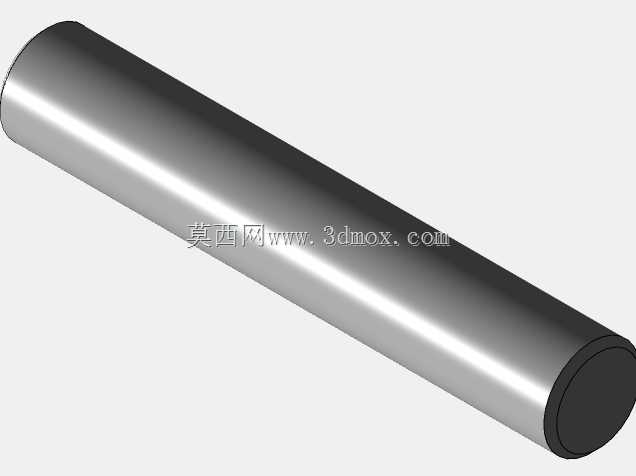

　　这款小型履带式挖掘设备的三维结构设计，核心围绕狭小场地土方作业场景展开，适配市政管网抢修、庭院改造、农田水利修整这类大型挖掘设备无法进入的作业空间。从结构布局来看，整机采用履带式行走底盘设计，履带板采用防滑耐磨结构，接地比压控制在较低区间，能够在松软泥泞、坑洼不平的作业面稳定行进，不会出现陷车打滑的问题，底盘上部的回转支承结构可实现上部工作装置360度全回转，作业时无需频繁调整整机站位，仅通过回转操作即可覆盖半径内的所有作业点位，大幅提升狭小空间内的作业效率。工作装置采用经典的反铲式三节臂结构，包含动臂、斗杆与铲斗三个核心作业部件，各臂段之间通过铰接销轴连接，配套的液压油缸分别布置在臂段的上下连接位，

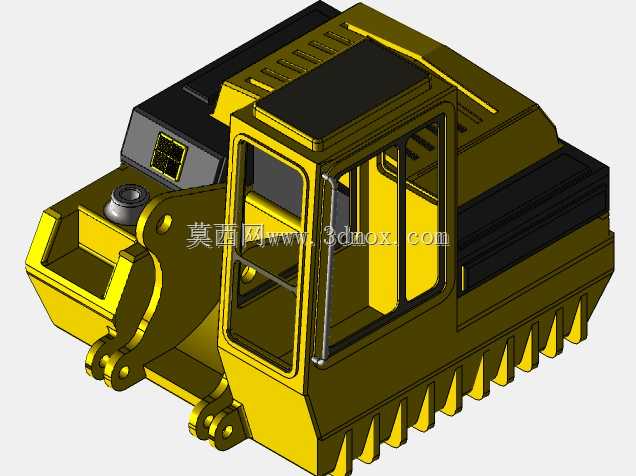

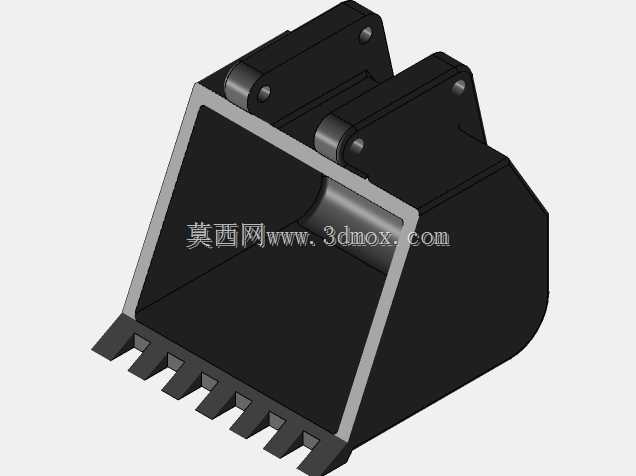

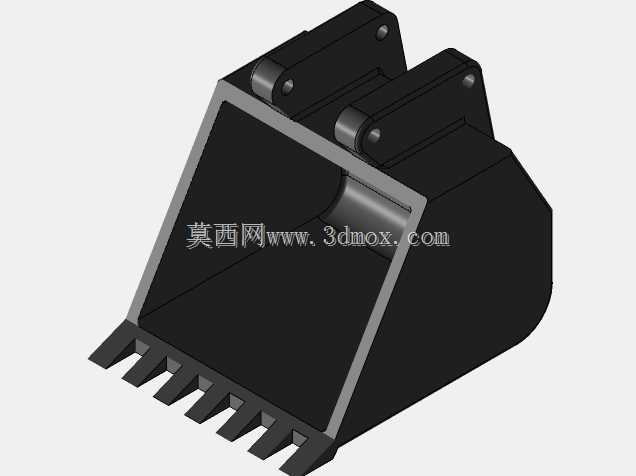

　　通过液压系统的压力输出驱动各臂段完成举升、收斗、挖掘、卸料的连贯动作，其中铲斗采用耐磨钢板焊接结构，斗齿角度经过优化，切入土层时的阻力更小，挖掘硬质土层时也能保证足够的切入力，不会出现斗体变形的问题。设计过程中对各部件的运动干涉做了全行程校核，动臂举升到最高位置时不会与驾驶室顶部发生碰撞，斗杆收回到极限位置时铲斗也不会磕碰履带板，各液压管路的布置沿着臂段内侧走线，预留了足够的活动余量，臂段摆动过程中不会出现管路拉扯、挤压磨损的问题。整机的重心经过反复配平计算，在铲斗满载举升到最大卸载高度时，整机的重心依然落在履带支撑面的安全范围内，侧倾稳定性满足作业工况要求，不会出现侧翻风险。驾驶室采用框架式结构，布置在底盘上部靠前的位置，

　　作业时操作人员可清晰观察到铲斗的作业点位，视野盲区控制在最小范围，驾驶室与底盘之间设置了减震缓冲结构，能够过滤作业过程中产生的震动，降低长时间操作的疲劳感。从安装边界来看，整机运输状态下的宽度控制在1.5米以内，可直接通过普通乡村道路与小区出入口，无需额外拆解运输，作业时的最小回转半径仅为2米左右，在宽度3米的狭窄巷道内即可完成全回转作业，适配各类受限空间的作业需求。液压系统采用集中阀组控制，操作手柄的行程与各油缸的动作速度做了匹配调校，微动作操作时的精度可控，可完成管沟修整、基底清平这类对精度要求较高的作业内容，行走系统采用双马达独立驱动，可实现原地转向，转向时无需额外的转弯空间，进一步提升狭小场地的适配性。
