工业真空抽气系统成套设备结构设计

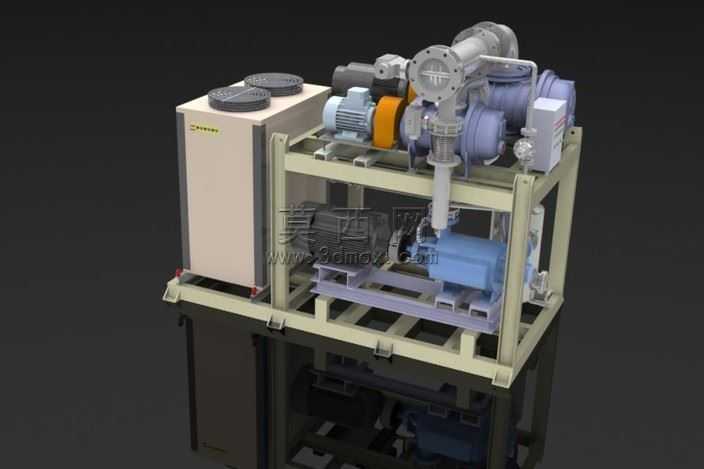

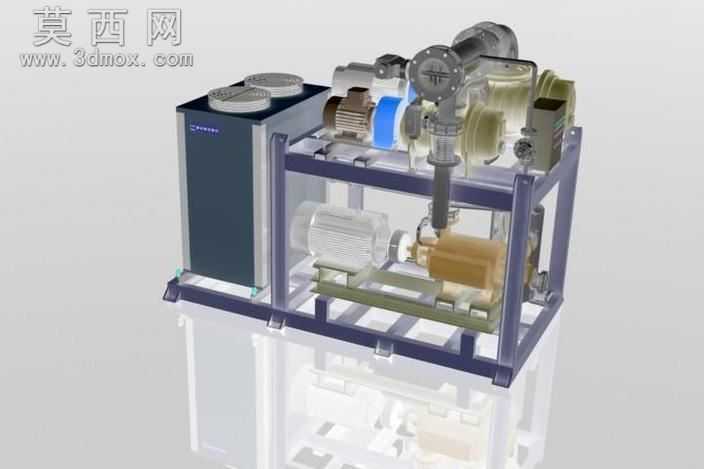

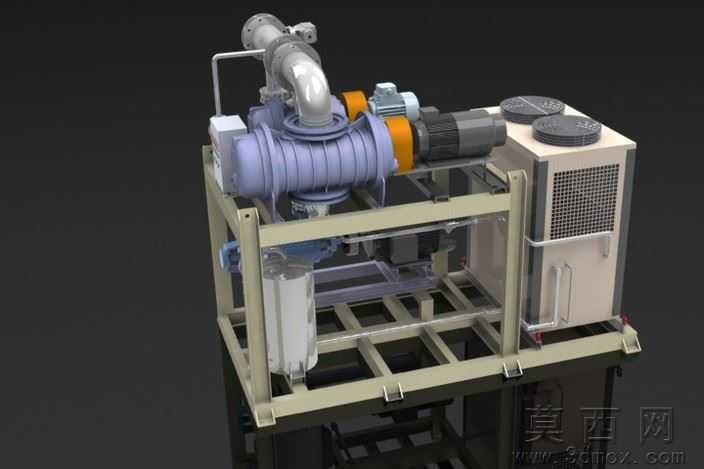

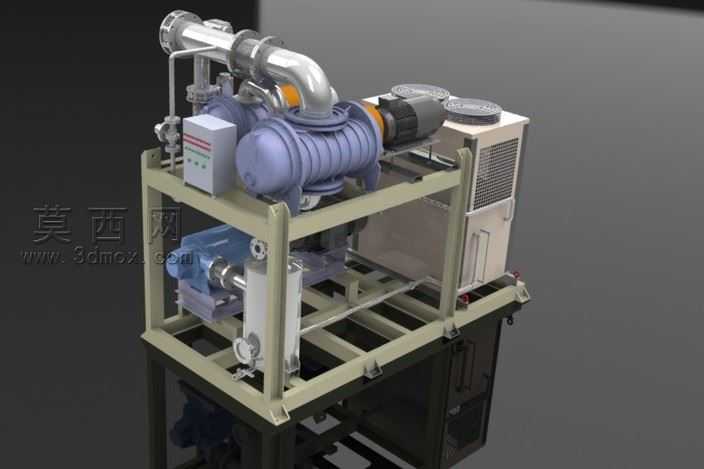

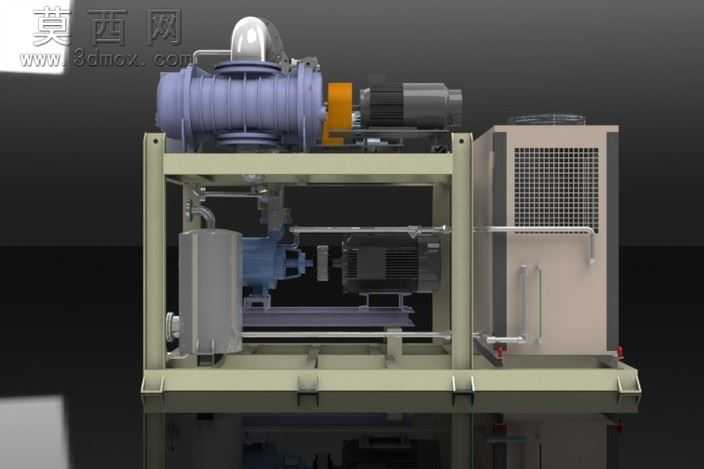

本套工业真空抽气系统的三维建模采用自顶向下的设计思路，首先完成整体撬装机架的基准搭建，采用标准化型钢焊接框架作为承载基体，建模阶段预先规划各功能单元的安装定位基准，预留设备运维的操作空间与吊装接口，保证整体结构的强度与布局合理性。核心动力单元建模时，分别还原了罗茨真空机组与配套驱动电机的完整结构，对泵体的散热筋结构、联轴器的连接细节、电机的接线盒与端盖结构都做了精细化还原，不同部件分别赋予对应材质：泵体采用铸铁哑光材质表现厚重金属质感，驱动电机端盖赋予银灰色金属漆材质，联轴器的缓冲块采用橙色工程塑料材质，通过材质差异清晰区分不同功能部件。管路系统建模严格按照工业真空系统的布线规范完成，分别绘制了抽气主管路、冷却回路、排污管路的走向，对管路的弯头、法兰连接面、阀门手柄、视镜结构都做了细节还原，金属管路赋予拉丝不锈钢材质，密封垫片采用黑色橡胶材质，阀门手轮采用红色烤漆材质，直观呈现管路的连接逻辑与功能分区。辅助散热单元建模还原了风冷式换热器的结构，包括散热翅片组、轴流风机、防护格栅的细节，防护格栅采用网格特征建模，还原真实的通风防护结构，换热器壳体采用钣金材质表现。渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方打亮设备主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒设备边缘提升立体感，背景采用深灰色渐变突出设备本身，地面添加微弱反射效果模拟工业展厅的展示环境，最终渲染效果清晰呈现整套系统的结构组成、部件布局与材质特征，可用于工业真空设备的方案展示、结构校核与生产指导。
