丹佛斯023U7060干燥过滤器结构设计

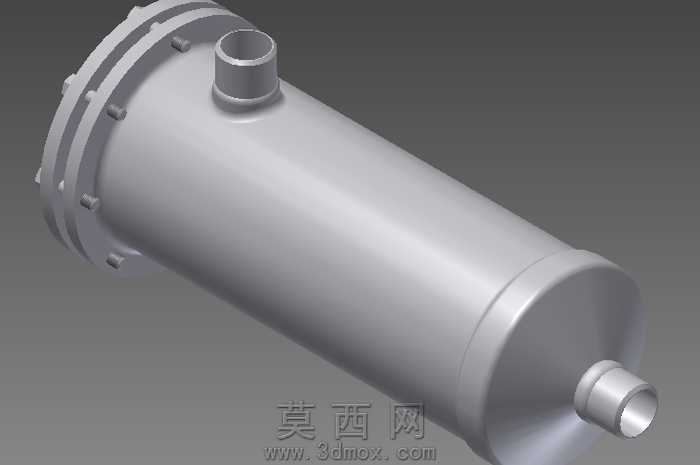

本模型为丹佛斯023U7060型干燥过滤器的三维参数化建模成果，建模过程严格遵循该型号产品的实际尺寸规范与结构特征，采用全参数化驱动的建模逻辑完成整体结构搭建。建模初始阶段首先梳理干燥过滤器的核心功能逻辑，该部件主要应用于制冷系统管路中，承担吸附管路中残留水分、过滤系统内固体杂质的作用，因此建模时优先保证筒体承压结构、接口适配尺寸、端盖密封结构的精度还原。整体模型以回转类特征为基础构建主体筒体结构，筒体采用等壁厚设计，通过拉伸、旋转特征完成主体轮廓搭建，筒体两端分别设置不同规格的管路接口：一端为侧向上置的进出管路接口，另一端为轴向延伸的管路对接接口，两个接口均采用标准管路连接尺寸，接口处做加厚过渡处理，保证与外部管路对接时的结构强度，避免应力集中问题。筒体一端采用法兰式快开端盖结构，端盖与筒体通过周向均匀分布的螺栓紧固件实现锁紧密封，建模时完整还原了法兰盘上的螺栓孔位、定位凸台、密封槽结构，每个螺栓凸台都做了圆角过渡处理，符合实际铸件的工艺特征，避免尖锐棱角带来的应力缺陷。模型整体外观采用哑光金属材质渲染，还原钢制压力容器的真实质感，所有结构边缘都按照实际加工工艺添加了合理的倒角与圆角，不存在不符合生产实际的尖锐结构。建模过程中对内部过滤腔体的空间做了合理预留，可适配干燥滤芯与过滤网的安装空间，整体结构完全匹配制冷系统干燥过滤器的实际装配需求，各部件之间的装配关系清晰，可直接用于装配干涉校验、管路布局模拟、产品展示等场景，模型的结构细节还原度高，尺寸精度符合工业级应用标准，能够为制冷系统的管路设计、部件选型提供直观的三维参考。
