管材力学性能检测用试验装置结构

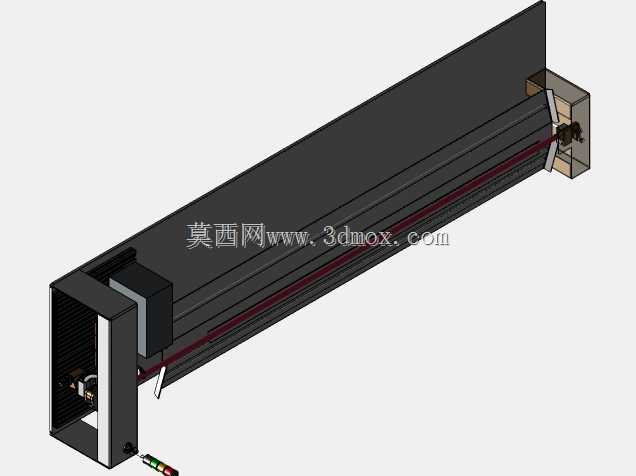

　　这套结构针对金属管材力学性能检测场景设计，主要适配圆形钢管的轴向加载、形变观测类试验需求，常见于金属制品质检、管材生产出厂检验、材料力学实验室等场景，用来获取管材在持续载荷下的形变数据、抗弯折性能以及连接部位的可靠性参数。从结构布局来看，整体采用长条形卧式排布，核心承载框架采用封闭式箱型梁结构，单侧设置动力加载端，内置传动与施力组件，可输出稳定的轴向推力或拉力，配合导向轨道保证加载方向与管材轴线完全重合，避免偏载带来的试验数据误差。框架另一侧设置可调节定位端，可根据待测试钢管的长度调整夹持位置，夹持模块采用快换式夹头设计，适配不同外径的圆形钢管装夹，装夹后可保证管材同轴度，减少装夹找正的辅助时间。

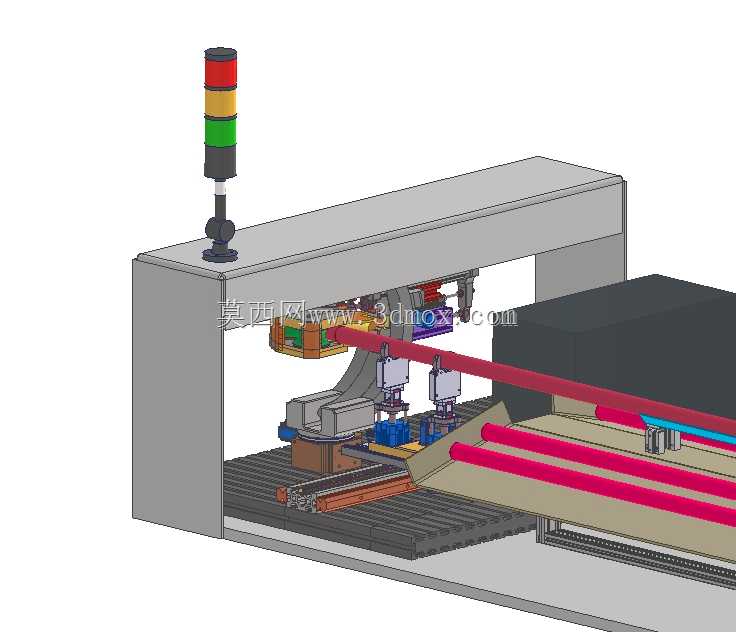

　　设备的安装边界充分考虑实验室常规操作台的尺寸限制，整体宽度控制在常规操作台可用范围内，底部预留标准安装孔位，可直接固定在铸铁试验平台上，也可搭配减震垫座直接放置在平整地面使用，无需额外制作大型安装基础。设计过程中重点考虑了试验过程中的安全防护，框架外侧设置全封闭防护挡板，可阻挡管材断裂瞬间的碎屑飞溅，挡板上预留观测槽位，可配合位移传感器、高速相机实时监测试验过程中管材的形变过程，不会遮挡观测视野。加载端的动力组件与框架采用模块化连接设计，后期可根据试验需求更换不同量程的加载模块，适配从薄壁细钢管到厚壁大口径钢管的不同测试需求，无需重新搭建整体框架。导向部位采用低摩擦线性导向结构，加载过程中运行平稳，不会出现卡顿或爬行现象，

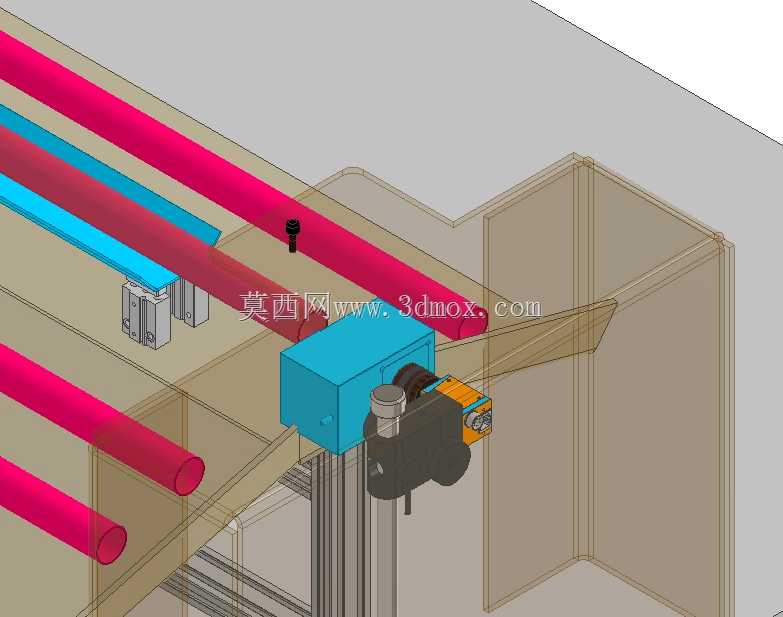

　　保证加载力值的线性输出，让采集到的力值与形变数据更贴近管材真实力学性能。定位端的夹头带有自定心结构，装夹时无需反复调整管材位置，即可保证管材轴线与加载方向一致，降低操作人员的装夹难度，同时减少人为装夹误差对试验结果的影响。整体结构没有多余的冗余设计，所有部件都围绕管材试验的核心功能排布，既保证了结构刚性，满足大载荷试验下的框架强度要求，又控制了整体自重，方便设备在实验室内的移位与调整。
