芯片LED性能测试直线滑台模组结构

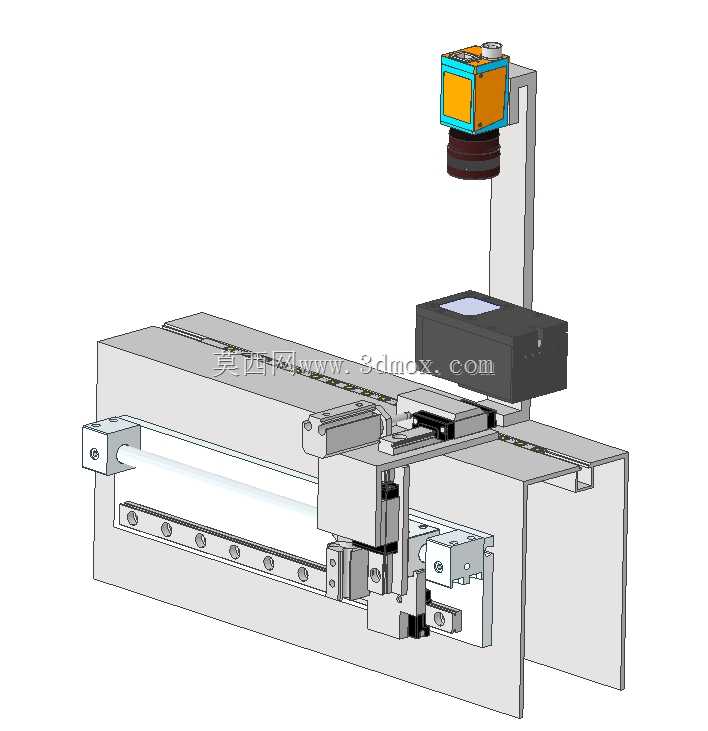

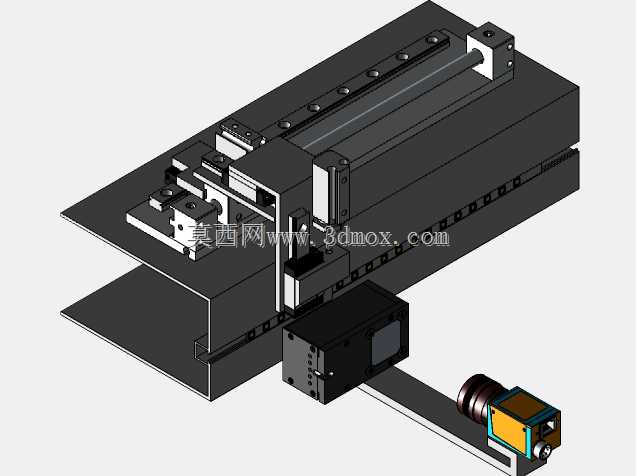

　　这套结构主要面向消费电子制造环节的芯片LED光电性能测试工序，在手机、智能穿戴类产品的SMT后段检测工位应用较多，可完成芯片引脚通断、LED发光亮度与色温一致性、封装外观缺陷的同步检测作业，替代传统人工手持探针的测试方式，避免人工操作带来的接触压力不均、测试点位偏移问题，单工位测试节拍可控制在1.2秒以内，适配6-8寸料盘的批量上料作业需求。整套结构以精密滚珠直线导轨作为运动承载核心，滑台行程预留120mm的有效运动区间，可覆盖单排16颗测试位的点位移动需求，导轨副选用预压等级P0级的微型滚珠滑块，侧向间隙控制在0.01mm以内，保证探针下压接触时的位置重复精度，滑台驱动端搭配42系列闭环步进电机，通过柔性联轴器与丝杆直连，

　　避免电机轴与丝杆的同轴度误差带来的运行卡顿问题，电机尾部自带1000线编码器，可实现0.005mm的点位定位精度，满足密脚芯片的测试对位要求。结构设计阶段将测试探针座与滑台动板做了集成式安装，探针座预留12个探针安装孔位，可根据不同封装的芯片型号快速更换探针套，无需整体拆卸滑台结构，探针座下方设置2mm厚度的电木绝缘垫板，避免测试过程中信号干扰与短路风险。视觉检测组件通过L型安装支架固定在滑台侧方的立板上，镜头光轴与测试工位平面保持垂直，安装支架预留长条形调节孔，可实现15-30mm的高度调节区间，适配不同焦距镜头的对焦需求，视觉组件旁侧预留同轴光源的安装位，可减少芯片塑封表面反光对视觉识别的干扰。

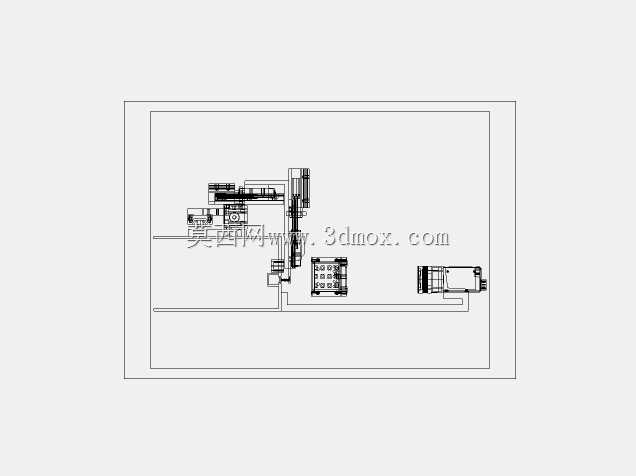

　　整套结构的安装基准面设置在底部承托板的下表面，平面度加工要求控制在0.02mm/100mm以内，承托板四周预留M5的安装沉孔，可直接固定在标准测试机台的工作台面上，设备整体外轮廓尺寸控制在280mm160mm110mm范围内，不会占用过多工位空间，侧方走线槽预留10mm*8mm的走线空间，可将电机动力线、探针信号线、视觉组件线缆统一收纳，避免运动过程中线缆拖拽干涉滑台运行。滑台两端设置聚氨酯材质的硬限位挡块，可在程序限位失效时提供机械防护，避免滑块超程撞击电机端座，测试工位下方设置可拆卸的废料导槽，可将测试过程中剔除的不良品直接导入下方收料盒，无需额外增设排料结构。
