集成式产品分拣包装一体化设备结构

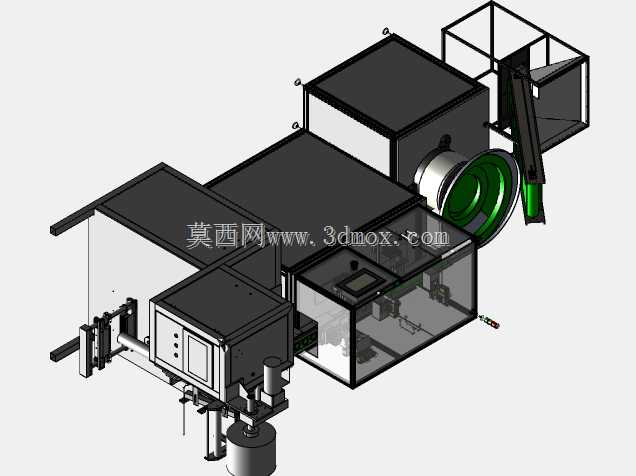

　　这套集成式分拣包装设备，主要面向快消品、小型电子元器件、规整五金件的后段包装工序，适配车间连续化生产的产线衔接需求，可直接对接前端加工或装配线的出料端，完成物料的定向分拣、规整排列、入袋/入盒封装的全流程作业，无需额外增设独立的分拣中转工位，能有效缩减产线占地长度，减少物料周转过程中的磕碰损伤风险。从结构设计逻辑来看，设备采用模块化分段布局，进料端设置可调宽度的导向输送通道，可根据来料的外形尺寸快速调整挡边间距，适配一定尺寸区间内的规整物料，通道内置的光电检测组件可实时识别物料的姿态与位置，将信号传递给分拣执行机构，将不符合姿态要求或混料的异常件剔除至侧边回收槽，合格品则顺着导流槽进入排列工位。排列工位采用间歇式转盘结构，

　　通过等分料槽将物料逐一规整为统一朝向，待料槽转至包装工位对接位时，推料机构将物料平稳推入预制的包装载具中，后续封装机构同步完成封切、热合工序，成品顺着出料斜槽滑落至收集区。设备的机架主体采用工业铝型材搭配钣金护罩搭建，护罩预留透明观察窗与检修快开门，既满足车间生产的安全防护要求，也方便运维人员快速排查卡料、机构错位等常见故障，所有运动机构的安装基准面均做了铣平处理，保证长周期运行下的装配精度不出现偏移。安装边界方面，设备整体采用落地式安装，底部配置可调脚杯，可适应车间地面±15mm的高度差，进料端高度可在750mm-950mm区间调节，能匹配市面上多数常规装配线、加工线的出料高度，无需额外搭建增高台架；设备侧面预留气路与电控接口，

　　接入工厂0.6-0.8MPa的压缩气源与常规三相工业用电即可运行，无需额外配置专用的动力源。结构设计上充分考虑了运维便利性，易损的输送皮带、封切刀座均采用快拆式固定结构，更换时无需拆解周边关联机构，单名运维人员即可在10分钟内完成备件更换，减少停机等待时间；分拣执行端的拨杆位置、推料行程均设置了可调刻度，换产时只需根据新物料的参数对照刻度调整即可，无需反复试机校准，能有效压缩多品种小批量生产场景下的换产准备时间。设备的各运动轴均设置了硬限位与软限位双重保护，当机构运行超出设定行程时会立即触发停机信号，避免机构碰撞造成的零件损坏，同时护罩的开门位置设置了安全联锁开关，任意检修门开启时设备会自动切断动力输出，保障运维人员的操作安全。
