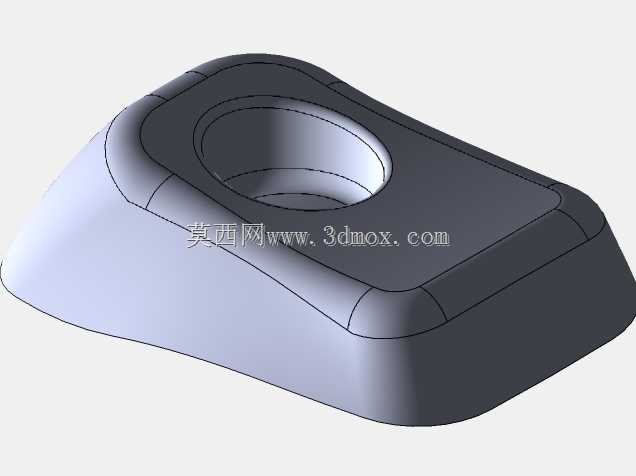

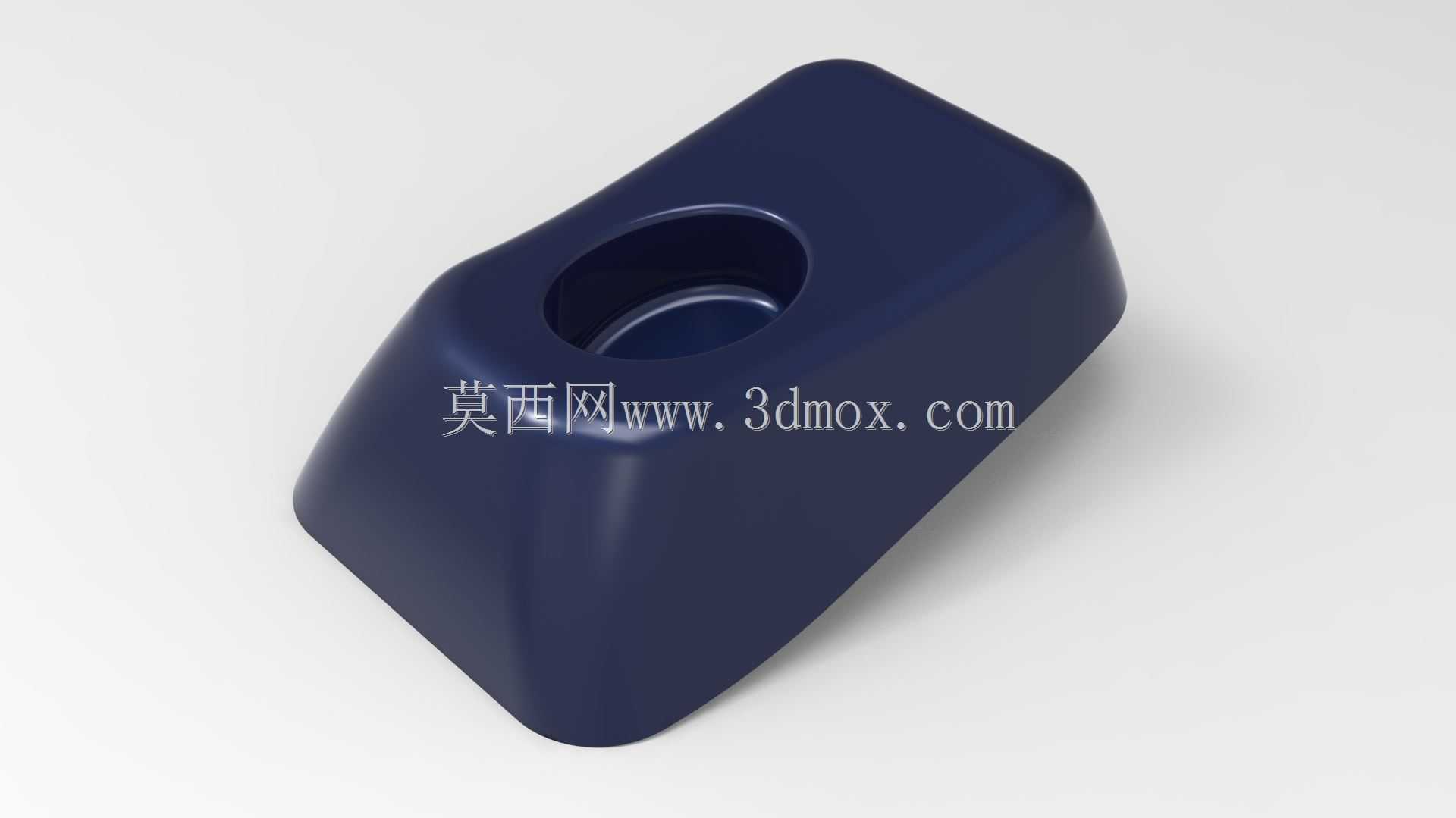

带沉孔圆角过渡曲面基座练习构件

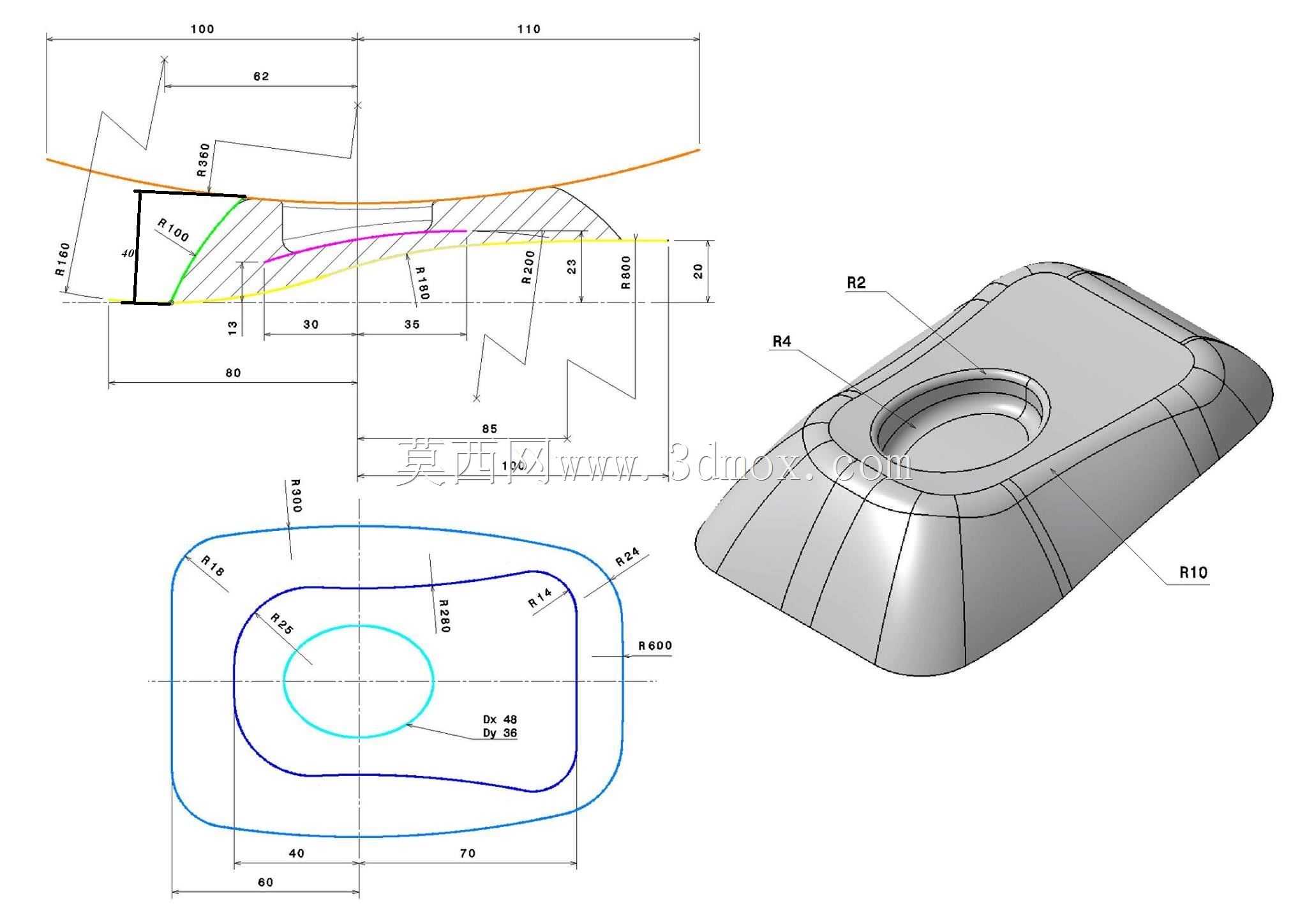

　　这类带中心沉孔的曲面基座构件，常作为小型工装定位模块、桌面设备防滑支撑座、手持操作终端的内置承托结构使用，在轻工装配工位、小型检测设备的定位单元里十分常见，核心作用是为上方穿装的轴类、杆类零件提供稳定的承托基础，同时通过顺滑的外曲面避免棱角磕碰，适配有外观要求的外露安装场景。从结构设计逻辑来看，构件整体采用近似梯形的变截面轮廓，底部接触面积大于顶部安装面，放置时的稳定性更强，外轮廓所有棱边均做了大曲率圆角过渡，没有尖锐直角，既可以降低注塑或铣削加工时的应力集中风险，也能避免装配、使用过程中划伤操作人员或周边线缆。中心位置的沉孔为阶梯式结构，上部大直径孔用于容纳配套零件的端头，下部小直径孔可供杆件穿过或安装紧固件，

　　孔口同样做了倒角过渡，方便零件快速对位装配，不会出现卡滞问题。建模过程中需要重点把控曲面的连续性，外侧面的拔模斜度控制在1.5度到2度之间，适配注塑成型的脱模需求，若采用机加工方式生产，该曲面曲率也可通过三轴铣床完成走刀加工，不需要特殊的多轴设备，加工成本可控。安装边界方面，构件底部为完整平面，可直接通过粘接、磁吸或者底部预留的暗装螺丝孔固定在安装基板上，整体外轮廓尺寸控制在小型零件范畴，长宽比接近1.2:1，高度约为宽度的二分之一，不会占用过多安装空间，沉孔的深度与整体高度比例经过适配，既保证了穿装零件的配合长度足够，不会出现晃动，也不会因为孔深过大导致构件壁厚过薄影响结构强度。这类曲面练习模型能帮助建模者熟练掌握实体拉伸、

　　曲面剪裁、圆角过渡、拔模处理等常用操作，理解结构设计中工艺性与实用性的平衡逻辑，避免出现只追求外观效果而忽略加工可行性、安装适配性的问题，建模时需要反复调整曲面的曲率参数，保证各个圆角衔接处没有折痕，曲面G1连续，渲染或实际加工后不会出现光影断层。
